煤矿用托盘式顶板离层指示仪是矿井下监测顶板岩层离层的关键设备，通过机械式位移测量原理，实时反映锚杆支护范围内外的顶板稳定性。以下为详细用法说明：

一、设备组成与监测原理

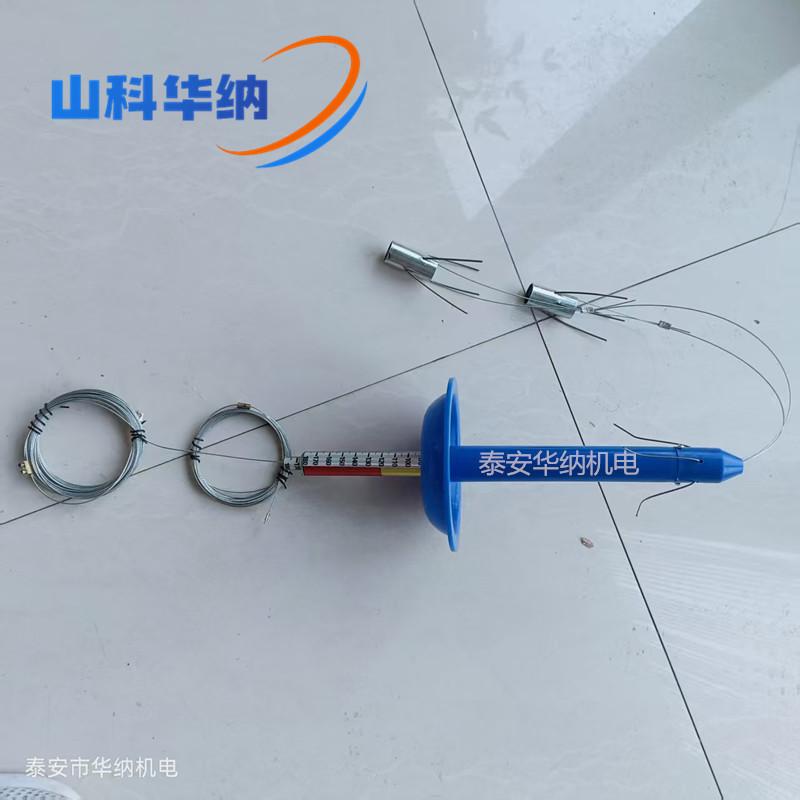

1. 核心结构
   由基点锚头、测绳、套筒、内测筒、外测筒组成。深基点锚头固定在钻孔深部稳定岩层（如锚索锚固端上方0.3-0.5m），浅基点锚头固定在锚杆端部附近（钻孔2-2.5m处）。

2. 工作原理

   • 锚杆范围内离层：顶板沿外测筒下移，外测筒标尺直接显示离层值。
   • 锚杆范围外离层：外测筒不动，内测筒沿套筒下滑，内测筒标尺显示离层值。
   • 总离层值：内外测筒读数之和，反映顶板整体离层程度。

二、安装步骤与规范

1. 安设位置
   • 常规巷道：每隔30-50m安装一个，距迎头不超过1.5m。
   • 特殊区域：巷道开口、交叉点、断层带、围岩破碎带等需加密安装。
2. 安装流程
   • 钻孔：使用Φ27mm或Φ28mm合金钻头，钻孔深度比锚索长1m。
   • 深基点固定：将深部锚头送至设计位置（稳定岩层），拉紧测绳确认锚固。
   • 浅基点固定：将浅部锚头送至锚杆端部位置，同样拉紧测绳。
   • 测筒连接：将深部测绳与内测筒连接，浅部测绳与外测筒连接，调整零点使外测筒“0”刻度对齐套筒底边。

三、监测方法与数据记录

1. 日常观测
   • 掘进工作面50m内或应力变化区：每班至少观测一次。
   • 其他区域：每周至少观测一次。
   • 加强观测：总离层值超过50mm时，改为每三天观测一次。
2. 数据记录
   • 填写测点编号、观测日期、内外测筒读数（S内、S外），计算总离层值（S总=S内+S外）。
   • 预警阈值：锚杆范围内离层值≤20mm为安全，超过需采取补强措施。

四、使用注意事项

1. 安装规范
   • 防止测绳打结，安装前需将钢绳盘好，推入锚固器后逐圈展开。
   • 确保刻度坠自由悬垂，避免卡阻影响读数准确性。
2. 设备维护
   • 定期擦拭保持刻度清晰，粉尘严重区域每三天擦拭一次。
   • 避免设备被网片、电缆等杂物绊住，确保监测通道畅通。
3. 安全操作
   • 安装前需“敲帮问顶”，清除活矸危岩，确认作业环境安全。
   • 观测时使用望远镜配合楼梯，避免直接接触顶板。

五、应用实例

在深井复合顶板巷道（如新汶矿务局孙村矿-800m水平）中，通过每25m安装一套托盘式顶板离层指示仪，深基点布置在3.5m砂岩层，浅基点在1.0m粉砂岩层，实现了对顶板离层的精准监测。数据显示，锚杆范围内最大离层值仅9mm，锚杆支护效果显著，有效预防了顶板事故。

六、总结

托盘式顶板离层指示仪通过深浅基点的位移监测，为煤矿提供了顶板稳定性的量化数据。严格遵循安装规范、加密特殊区域监测、及时响应预警值，是保障矿井安全的关键。该设备已成为煤矿锚杆支护巷道不可或缺的监测工具。
