、用途

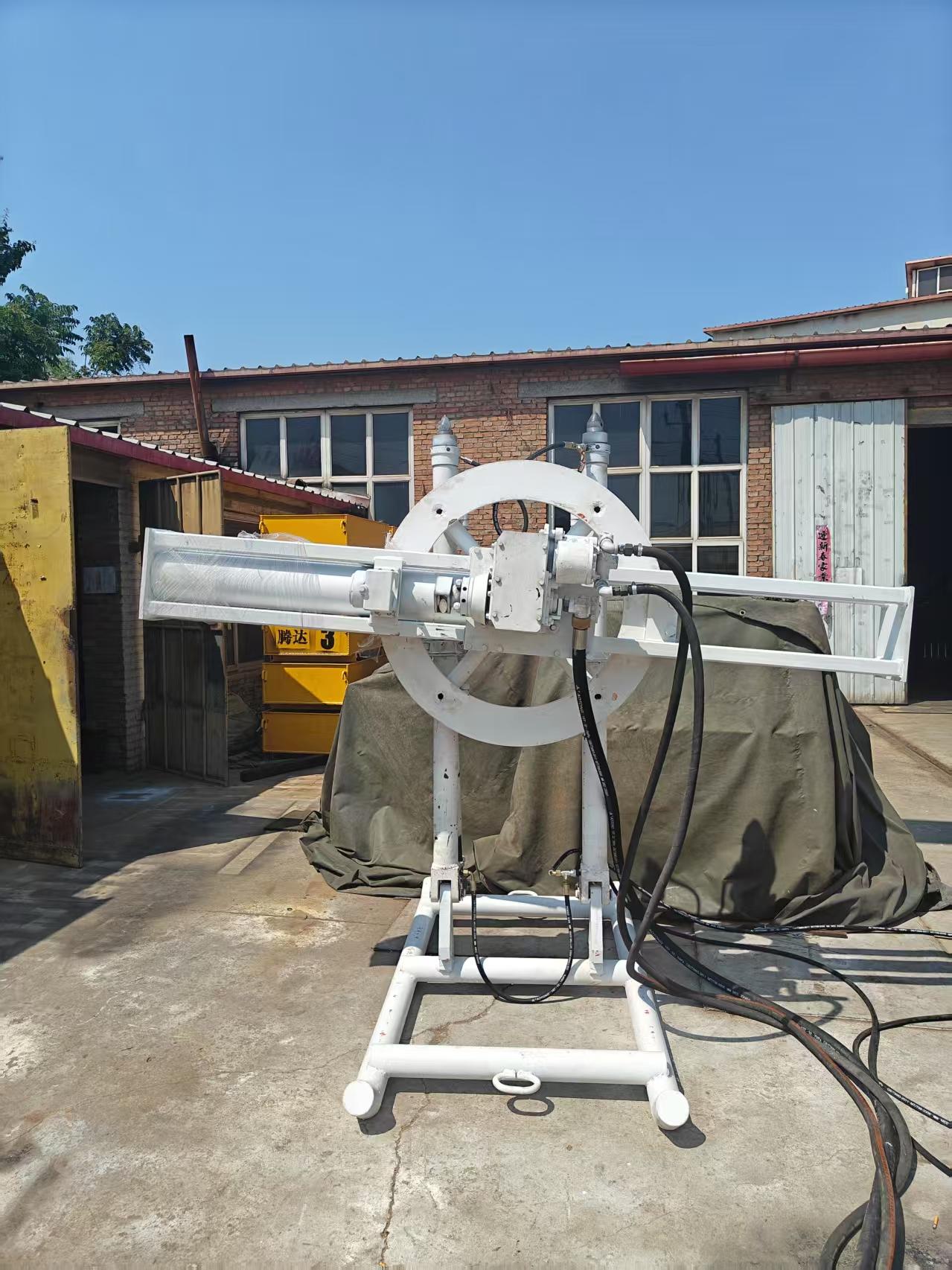

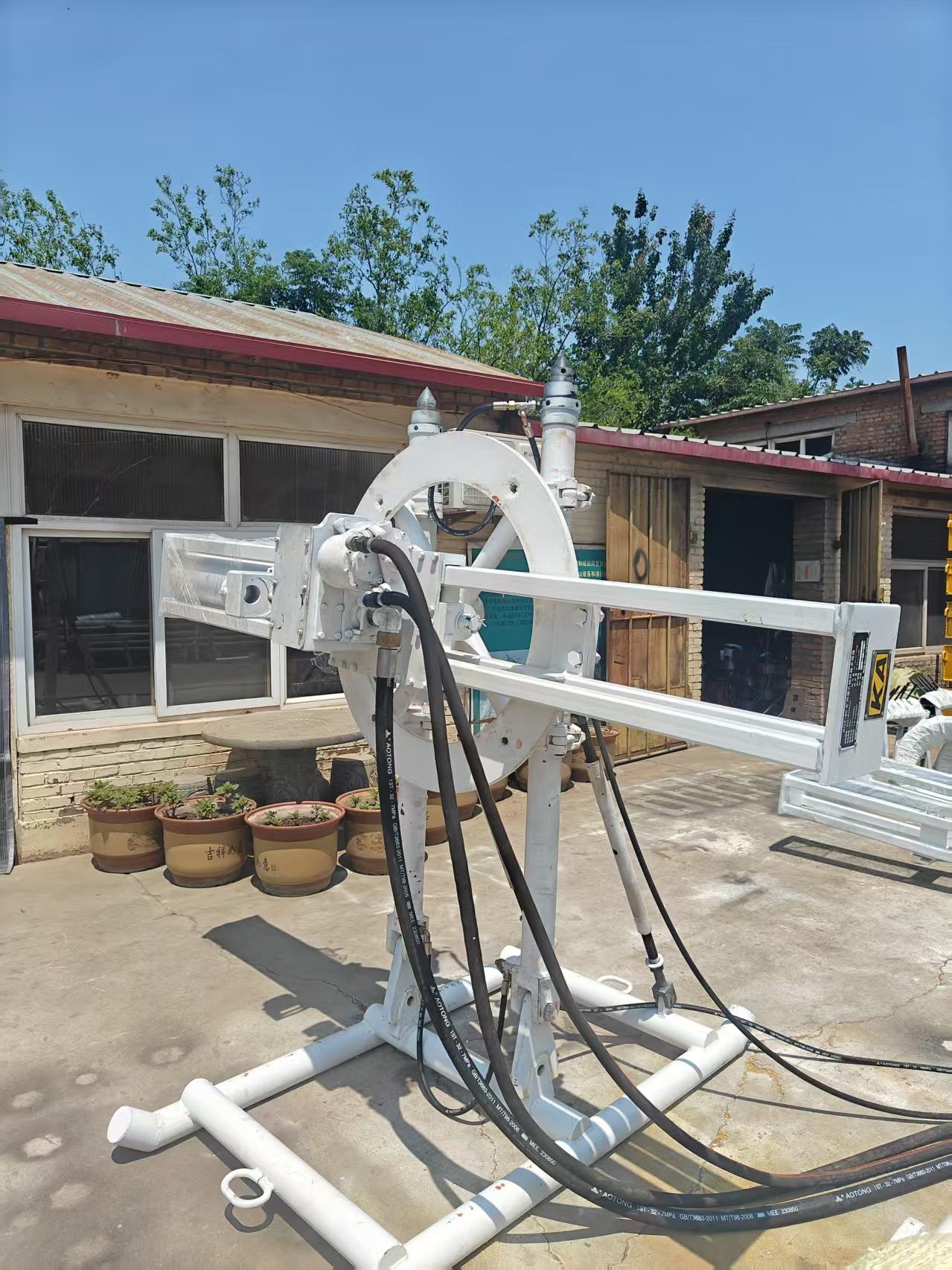

KQZ-90 煤矿用潜孔钻机是圆盘式钻架与 KQJ-90 煤矿用潜孔钻机回转减速箱配
套,以压缩空气为动力的中深孔凿岩设备。主要用于地下采矿场接杆钻凿上向扇形或
环形中深炮孔,亦可用于井下空场的放顶和巷道锚杆支护,以及矿井内需要钻凿各种
角度的注水孔,探水孔,探矿孔,天井孔,通风孔及其它各种工程钻孔和炮孔的石方
工程。钻架适用于巷道断面为 2.5 米 x2.5 米到 3 米 x3 米。钻孔直径由中 65~中 100
毫米,有效孔深 60 米。该钻机结构简单,拆性运输方便,故特别适用于井下工作地
点变动频繁,运输条件较差且不易采用凿岩钻车的巷道。 二、结构特点
钻架结构简单,操作集中,拆装维修方便,搬运轻便。操纵台与钻架分开,仅以
胶管与各工作机构相连接,操作者可在凿岩机较远的地方工作,故劳动条件较好,工
作安全可靠。整个钻机由钻架结合部,推进回转滑架结合部和操纵台结合部三个组件
组成。钻架结合部主要包括气顶,圆盘和底橇三个部件:推进回转滑架结合部主要包
括回转机,滑架,滑板和推进马达四个部件;操纵台结合部包括操纵阀和油雾器等主
要部件。
该钻架需做长距离上下天井搬运时,除可将推进回转滑架从钻架上卸除外,还可
以将钻架结合部拆成气顶,圆盘和底三部分。操纵台亦可拆成工具箱和操纵阀两部分。
解体后的各部件用人工即可搬运到所需的工作地点。
设备的润滑由装置在操纵台上的油雾器集中供给,油雾器上方装有可调供油量的
视油阀座,从透明的视油阀座可以看到滴油速度的快慢因而能可靠地调节供油量的大
小。操纵阀由各个单阀拼装而成,操作时互不干扰,操纵灵便可靠
