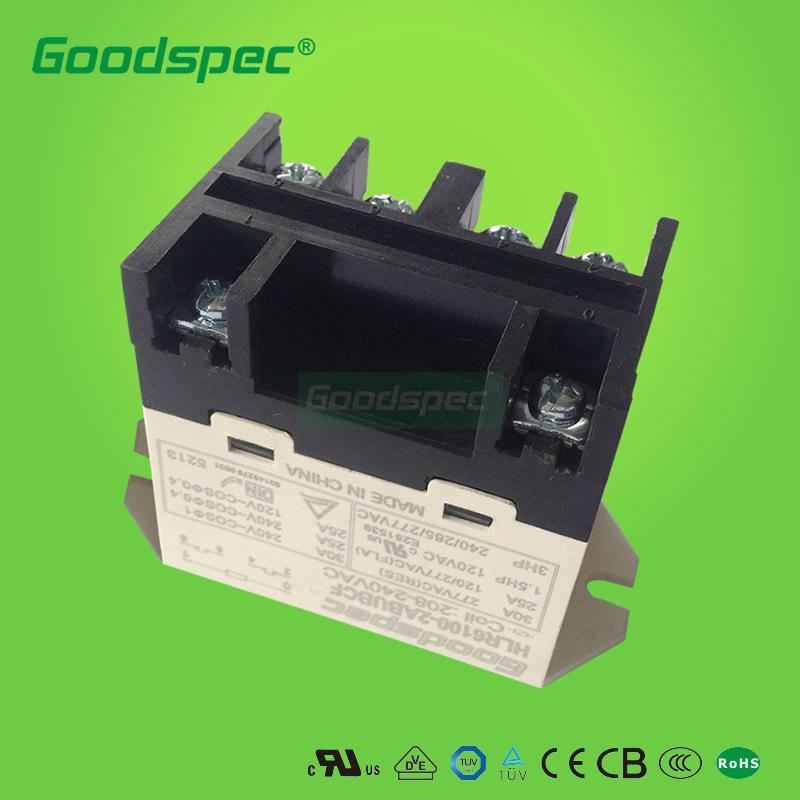

HLR6100-2ABUBCF-AC120功率继电器

型号：	2ABUBCF2-AC120
品牌：	Hongli
原产地：	中国
类别：	电子、电力 / 电子元器件 / 继电器、接触器
标签︰	功率继电器 , 继电器 , 接触器
单价：	¥45 / 台
最少订量：	1000 台

发送查询

产品描述

一、适用范围和型号描述

1 、适用范围

HLR6100-2ABUBCF-AC120功率继电器2A为2极,额定电流25A 以接头端子(T型)为主，螺丝端子(B型)，印刷电路板用端子(P型)等. 适用于压缩机,加热器控制,马达,电源控制,复印机,传真机,照明灯控制,微波炉,包装机和食品加工机械等电器及设备的单相负载电路的控制. 本产品具有体积小，重量轻,线圈功耗低,触点负载大,抗冲击能力强，高可靠性等特性.

2 、型号及其含义

HLR6100	-	2A	B	UB	CF	-AC120
6100 系列	整箱装	二组常开	螺丝端子	底座面板安装	绝缘等级	线圈控制电压

二、产品说明及主要技术参数

★　额定绝缘电压 Ui ： 600V

★　额定工作电压 Ue ： AC 277V

★　额定工作电流： Ie=30A （ AC-8b ), Ith=40A

★　机械寿命＞ 1000 万次

★　电寿命＞ 10万次

★　线圈工作电压范围: 70% ～110%Us

★　产品线圈工作电压 Us=12,24,36,48,110/120,220/240VAC&VDC

三、产品符合标准

	1 、符合UL508,IEC60947,GB14048标准。
	2 、获得 ISO9001 质量保证体系认证、 UL,Rohs认证。
	UL 证书编号: E251539

四、订货要求

为了保证您使用的需要，在您订货时请详细说明：

继电器规格型号，极数，线圈控制电压，额定工作电流，接线方式和包装方式等。

如果您要求如下：额定电流：25A，工作电压：240/277V，极数：二极，线圈控制电压120VAC，接线方式：一组1/4"螺丝接头，负载：单相感性或线性负载，安装方式：底座面板安装（UB),，绝缘等级：CLASS F,包装：120台／每箱（工厂包装）。那么您可选型是：HLR6100-2ABUBCF-AC120

举列如下（包含此型号之派生规格）

Ie	极数	线圈控制工作电压					电机功率
Ie	极数	12VAC	24VAC	120VAC	208/240VAC	277VAC	240VAC
25A	二极	HLR6100-2ABUBCF-AC12	HLR6100-2ABUBCF-AC24	HLR6100-2ABUBCF-AC120	HLR6100-2ABUBCF-AC208/240	HLR6100-2ABUBCF-AC277	2.5Kw
