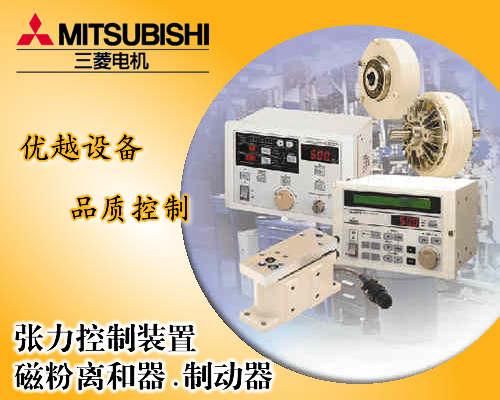

三菱磁粉离合器/制动器

型号：	-
品牌：	三菱
原产地：	-
类别：	电子、电力 / 电气控制系统
标签︰	三菱 , 磁粉离合器 , 张力控制器
单价：	-
最少订量：	1 件

发送查询

产品描述

Specifications

ZKB-XN Magnetic Powder Brake
Non-contaminated and no noise
Apply in tensile force controlling
No concussion and save energy

MITSUBISHI ZKB-XN Magnetic Powder Brake

Rated torque: 12 to 400 (N · m)

Natural cooling / compulsory extended shaft type

1.15 r / min from available

2.through the compressed air is blown into the voids in the heat to improve the thermal capacity.

Specifications

Model	Rated torque (N·m)	Coil(75°C)			InertiamomentJ (kgm²)	Wind pressure(Pa)	Air volume (m²/min)	Power (W)	Weight(kg)	Max. allowable speed (m/min)	Magnetic particle weight(g)
Model	Rated torque (N·m)	Current (A)	Power (W)	Time constant(s)	InertiamomentJ (kgm²)	Wind pressure(Pa)	Air volume (m²/min)	Power (W)	Weight(kg)	Max. allowable speed (m/min)	Magnetic particle weight(g)
ZKB-1.2XN	12	0.94	22.5	0.10	1.34×10^(-3)	3×10^(4)	0.2	250	5..2	1,800	20
ZKB-2.5XN	20	1.24	30.0	0.12	3.80×10^(-3)	5×10^(4)	0.4	380	9	1,800	33
ZKB-5XN	50	2.15	51.5	0.13	9.50×10^(-3)	1×10^(5)	0.6	700	14.5	1,800	60
ZKB-10XN	100	2.40	57.6	0.25	3.50×10^(-2)	6×10^(4)	1.1	1100	34	1,800	140
ZKB-20XN	200	2.70	64.8	0.37	9.15×10^(-2)	5×10^(4)	1.6	1900	53	1,800	225
ZKB-40XN	400	3..50	84.0	0.40	2.40×10^(-1)	2×10^(5)	2.0	2800	100	1,800	370

Application

Printing machinery, paper industry machinery, bag-making machinery, paper-making machinery , wire and cable machinery,coil machinery,wire machinery,strapping bag machinery, textile machinery, weaving-dimensional machinery, woodworking machinery, test equipment, analog load use, the kinds of mechanical precision tension controlling,general industrial equipment, other general industrial machinery.

产品规格︰	一.磁粉离合器及制动器: 构造及工作原理磁粉离合器及制动器是由传动单元(输入轴)和从动单元(输出轴)合并而成。在两组单元之间的空间，填有微粒状的磁粉(体积大约40微米) 。显示高磁化效应的磁性铁粒子当磁性线圈不导电时，转矩不会从传动轴传导于从动轴。但如将线圈磁通，就由于磁力的作用而吸引磁粉产生硬化现象。在连续滑动之间会把转矩传达。磁粉制动器的内部结构及工作原理，大致上与磁粉离合器近似，亦拥有相同的优点。但需要注意一点，就是基本用法上，两者是有一定的分别。至于用户选用那一类产品，则要视乎不同生产线的需要。三菱磁粉离合器及制动器可分为伸出轴式及空心轴式两种。一般而言，空心轴式的体积较小，而所需磁化力(磁动力)亦比伸出轴式为小。但是由于空心轴式的磁性线圈是藏在传动组件上，所以需要通过滑环电刷磁通线圈。相反，在伸出轴式离合器或制动器，磁性线圈与传动单元之间有小空隙，所以需求较大的磁化力。因此线圈及机身体积亦相对增大，但所需输入轴的飞轮矩亦相应减小。 ------------------------------------ 二.张力控制器张力控制器可分成手动控制、半自动(卷径检出式)控制及全自动控制。手动张力控制器是依收料或出料卷径的变化而分阶段调整离合器或制动器的激磁电流，从而获得一致的张力。半自动张力控制器又称卷径检出式或开波式张力控制器，是于收料及放料自动检出卷径，从而调整卷料的张力。最后，全自动张力控制器是由张力检测器来直接测定卷料的张力，然后把张力数据变成张力信号传回张力控制器，从而自动调整离合器或制动器的激磁电流来控制卷料的张力。一套常见的张力控制系统，一般而言，可分成放料组，送料组及收料组 --------------------------------- 三.张力检测器及张力表该张力检测器是通过滚轮施加负载，使板簧位移，然后通过差接变压器检出张力。由于板簧的位移量极小大约士200μm，所以它又称作微位移型张力检测器。由于用了许多检测辊，即使张力为零，张力检测器实际也受了负载。此负载并非一成不变的，而是随著机械侧因素的变化而变化，如受到检测辐的质量，检测器的安装角度等影响，而且由于各种机械类型及材料的不同与检测辊角度各异，这样就有必要调整张力表或张力控制器侧的设定，此称为零位调整或跨度调整。实现零位调整是通过消除等值于检测辊负载的电压，而此时材料并未施加予检测辊。一容器置放在天平上，可以通过电路方法消除检辊上的负载进行调整，使天平指示为零。而跨度调整是将一根细绳沿材料传送路线进行修正，这样张力就测出悬挂细绳端的重量。将天平秤值修正到与重量一致。最新型的张力控制器还配有自动零位/跨度调整器触模一次就能完成零位/跨度调整。
最小订量︰	1
交货日期︰	2 days
