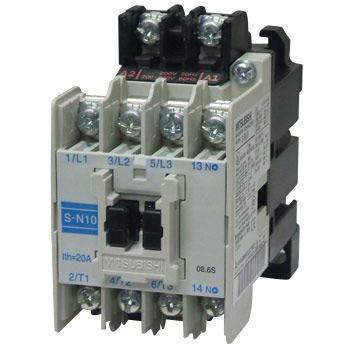

1. MS-T系列电磁接触器

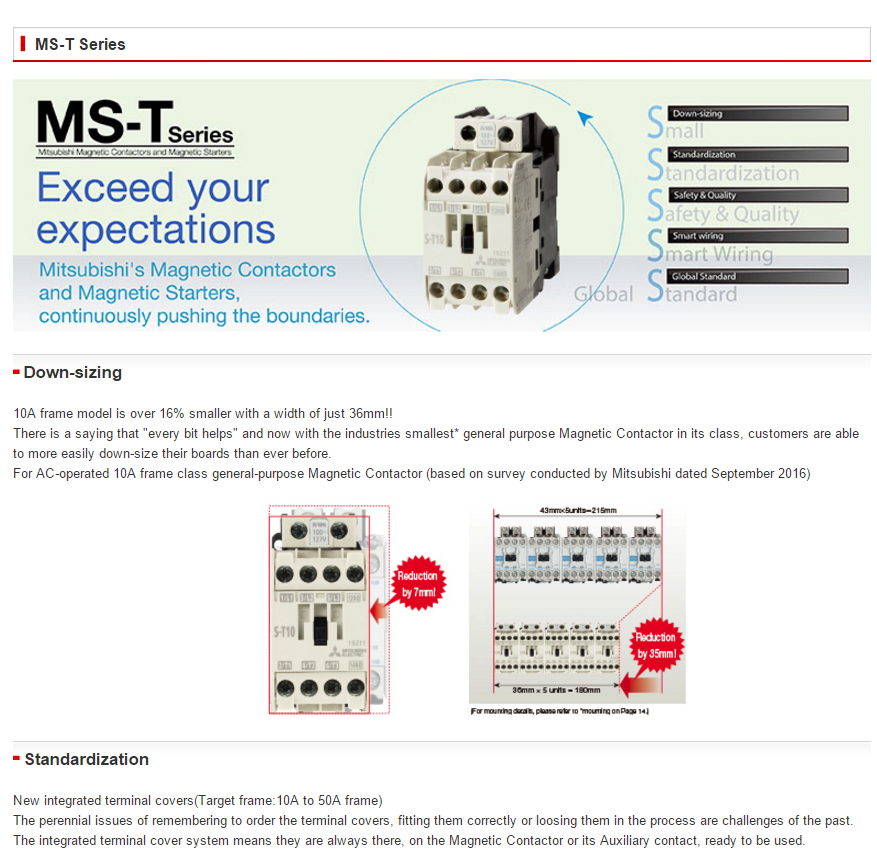

采用新型集成端子盖,有效解决端子盖的安装问题也具备指触保护安全特性同时还减少高达50%的线圈库存,有助于减少用户的备件库存。

MS-T系列辅助接点可在20V 3mA的微小负载下动作,因此特别适用于PLC输出的直接控制操作。而且与同产品相比体积最小,真正意义上达到了小型化。

MS-T系列符合最新国际标准,同时致力于使其符合各国标准和船级社认证,以便让客户更加省心省力。



产品规格

框架 T10 T12 T20 T21 T25
适用的标准 IEC60947-4-1、EN60947-4-1、JIS C8201-4-1、GB14048.4
型号名称 电磁接触器
(无热过载继电器、开放式)
不可逆式 S-T10 S-T12 S-T20 S-T21 S-T25
可逆式 S-2×T10 S-2×T12 S-2×T20 S-2×T21 S-2×T25
热过载继电器 TH-T18KP TH-T25KP
主触头额定值 额定绝缘电压      [V] 690
额定冲击耐压      [kV] 6
额定频率              [Hz] 50/60
污染等级 3
AC-3类
(三相鼠笼式电机负载标准动作) (注1)
[kW/A]
AC220~240V 2.5/11 3.5/13 4.5/18 5.5/25 7.5/30(7.5/26)
AC380~440V 4/9 5.5/12 7.5/18 11/23 15/30(15/26)
AC500V 4/7 5.5/9 7.5/17 11/17 15/24
AC690V 4/5 5.5/7 7.5/9 7.5/9 11/12
AC-4类
(三相鼠笼式电机负载点动动作)
[kW/A]
AC220~240V 1.5/8 2.2/11 3.7/18 3.7/18 4.5/20
AC380~440V 2.2/6 4/9 5.5/13 5.5/13 7.5/17
AC500V 2.7/6 5.5/9 5.5/10 5.5/10 7.5/12
AC-1类 (电阻、加热器负载) AC100~240V 20 20 20 32 32
AC380~440V 11 13 13 32 32
约定发热电流Ith       [A] 20 20 20 32 32
辅助接点额定值 触头
构成
标准附件 不可逆式 1a 1a1b 2a2b
可逆式(注3、注5) 1a×2+2b 1a1b×2+2b 2a2b×2
专用附件 不可逆式 1b 2a
可逆式(注3、注5) 1b×2+2b 2a×2+2b
选购件最大数量(注4) 不可逆式 *1 *1 *1 *1 *1
可逆式(注3、注5) *2 *2 *2 *2 *2
额定工作电流
(AC-15类:交流线圈负载)
AC120V 6
AC240V 3
额定工作电流
(DC-13类:直流线圈负载)
DC24V 3
DC110V 0.6
约定发热电流Ith       [A] 10
性能 机械耐久性               [10,000次] 1000
电气耐久性 [10,000次] AC-3类 (请参考注图1:电气耐久性曲线)
AC-4类 (请参考注图1:电气耐久性曲线)
AC-1类 50
开关频率
[时间/小时]
AC-3类 1800
AC-4类 300
AC-1类 1200
特性 线圈功率(注6) 吸合 [VA] 45 75
保持 [VA] 7 6
功耗(注6) [W] 2.2 2.2 2.2 2.4 2.4
外形尺寸 电磁接触器(无热过载继电器)
(宽×高×深) [mm]
不可逆式 36×75×78 43×75×78 43×75×78 63×81×81 63×81×81
可逆式 82×85×78 97×85×78 97×85×78 136×81×81 136×81×81
IEC 35mm导轨安装
安装选购件的型号 加装的辅助
触头块
(触头构成 1a1b) UT-AX2/AX11
(触头构成 2a2b) UT-AX4
控制线圈用
浪涌吸收器
(压敏电阻)(注2) UT-SA21
(压敏电阻和LED指示灯) UT-SA22
(CR) UT-SA23
(压敏电阻和CR) UT-SA25
机械互锁 UT-ML11 UN-ML21

注图1:


注1:额定容量和额定工作电流( )中的内容适电磁起动器用。
注2:另备有线圈浪涌吸收器安装型(□-□SA型)。 UT-SA21型有安装。
注3:可逆式中T10和T12辅助接点构成的+2b,表示UT-ML11互锁装置中内置的b触头。
注4:选购件最大数量等于安装在主单元上的辅助触头装置UT-AX4的数量。
          对于标记有*1和*2的机型,需安装的辅助触头装置的数量分别为1和2。 主单元和辅助触头装置必须分开,并由客户根据实际情况另行安装。
注5:对于可逆式中的辅助触头构成,X2表示2个电磁接触器的组合式辅助触头构成。 请指定将两台主体组合时的触头构成。 1b×2+2b时:2B
注6:控制线圈输入和线圈功耗为AC200V线圈在220V、60Hz情况下的平均值。



2.





3.  塑壳断路器

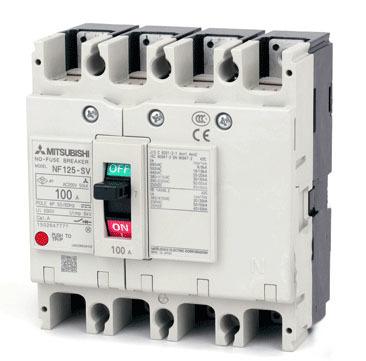

塑壳断路器(MCCB)

最适用于过负载和短路保护的各类产品

这些是保护低压电路的最基本产品。三菱最新的低压断路器WS-V系列备有F-style小型断路器等多种变型,并对其功能进行了改进。
