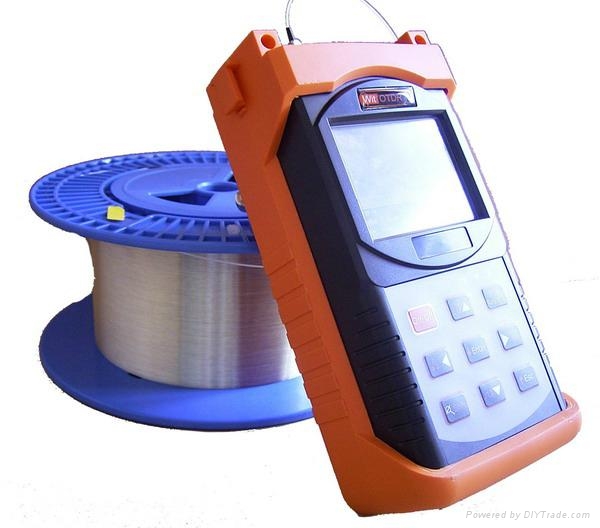

Wit780产品介绍

Wit780系列光纤线路测试仪是一款便携式全功能、经济型OTDR，光时域反射仪。


他诞生在光纤光缆全球广泛应用的大环境下，针对光纤通信系统布线、施工、测试、维护、检修、FTTH光纤到户工程等。

本产品主要用于测量各类光纤、光缆的长度、损耗、接续质量等参数；能够迅速对光纤链路中的事件点、故障点准确定位。

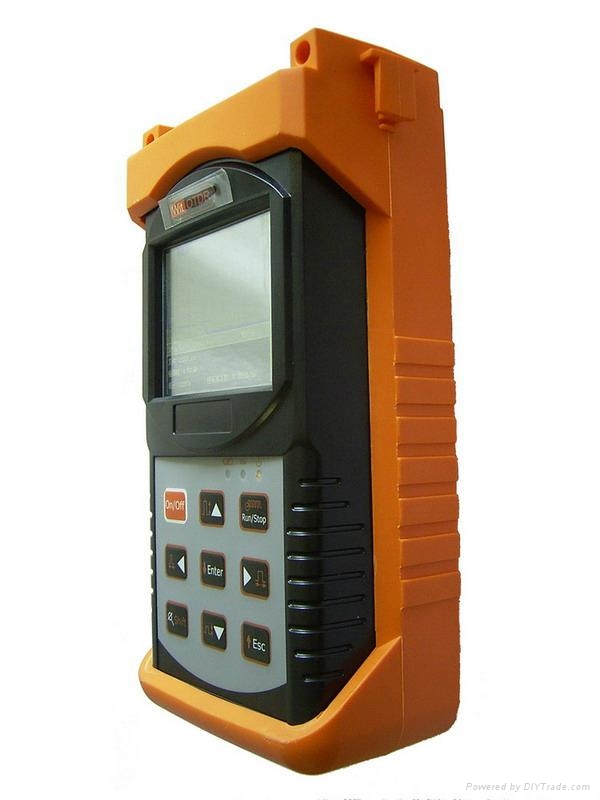

Wit780外观符合人体工学原理、坚固耐用；

具有简洁友好的操作界面；双重操作模式，简化了用户的使用；

一键式扫描，快速获得测试结果；

事件相关信息包括：事件号、 事件位置（距离）、损耗、反射、事件点间斜率（衰减系数）、累计损耗；

整机采用智能化电源管理模式，大容量锂电池使整机的工作时间长达10小时以上。



Wit780产品特点

- 兼顾产品功能实用与高性价比，实力实用之选 (此款为内置1550nm单波激光器)；

- 24dB合适的动态范围，70公里内测试能手；

 - 特殊保护设计的外壳，坚固耐用，能在恶劣、的环境下工作；

 - 便捷的操作方式，简单易用；

 - 具有自动测试、手动测试、实时等多种测试模式；

 - 内置可视红光故障定位功能；

- 标配FC\SC\ST\LC四头互换，更换方便，实现多种接口测试；

- 大容量测试迹线存储；

 - 具有电池电量指示及充电指示功能；

- 10小时超长续航时间，适用于长时间野外施工应用；



Wit780产品参数

型号	Wit780 默认此款	Wit7803
波长(±20nm)	1550nm单波长	1310nm&1550nm 双波长
动态范围	24dB	24/24dB
光纤类型	单模 SM
事件盲区	6m
衰减盲区	20m
测量精度	±(1m+5×0.00001×距离+取样间距)   (不包括折射率置入误差)
数据存储	>10000条曲线
光接口	FC\SC\ST\LC四头互换
显示屏	320*240像素、3.5英寸TFT彩色LCD
红光功能	≥5KM
供电方式	双路供电：4000mAh锂离子充电电池 AC适配器（12V/1A）
电池寿命	一次充电后：连续操作≥10小时; 充电时间<5小时
工作温度	-5℃ ~ 50℃
存储温度	-20℃~ 70℃
相对湿度	5%~95%(无冷凝)
重量	0.99KG
整体尺寸(长×宽×高)	218mm * 118mm * 78mm

 * 上述参数如有变化，恕不另行通知。



订货信息：

Wit780 光源波长：1550nm单模单波，动态范围： 24dB 【本价格对应型号】

Wit7803光源波长：1310nm &1550nm单模双波，动态范围： 24/24dB

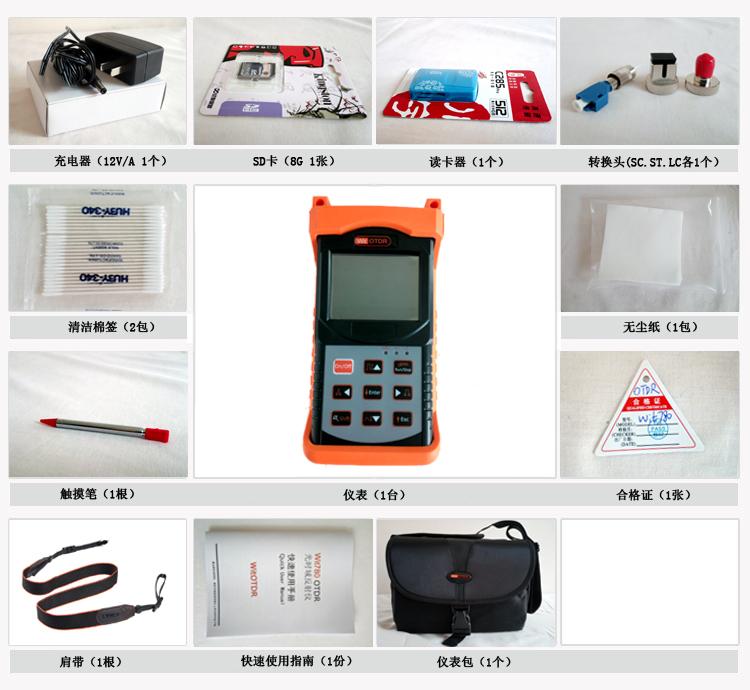

产品配置：

1.光时域反射仪（OTDR）主机(含护套）1台

2.FC(装主机上），SC,ST,LC光口转换头 各1个

3.快速使用手册 1本

4.充电电池（置于机内）1片

5.AC/DC电源适配器 1个

6.清洁棉签 1包

7.便携式仪表背包（含背带）1个

8.光盘1张



产品保修：

在正常使用情况下，免费质保12个月
