拉索张力测量仪
| 型号： | SL-30T |
|---|---|
| 品牌： | SL |
| 原产地： | 中国 |
| 类别： | 电子、电力 / 仪器、仪表 / 分析仪器 |
| 标签︰ | 钢索张力 , 钢索拉力 |
| 单价： |
¥32000
/ 件
|
| 最少订量： | 1 件 |
产品描述
功能和特点：

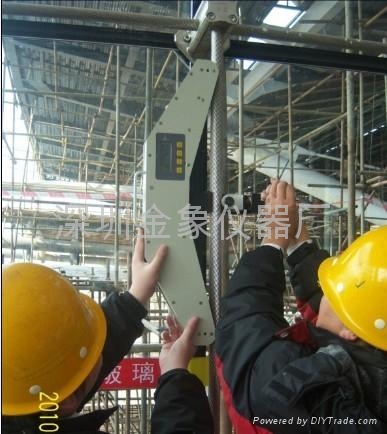

1、 本测定仪适宜在建筑行业、电力行业、索道运输行业中凡涉及钢索张拉力测量时使用。
2、 重量轻，可以方便地携带至高空作业现场。
3、 操作简便，一个人在30秒内就可完成一次测量。
4、 仪器结构简单，性能稳定，测量精度高，当被测索规格与测力仪中储存索号规格相同时，在额定量程内，测力精度可达2％。
5、 被测索的选择范围宽，使用方便，测力仪中可储存十种不同直径索的数据，测力时只需选取相应索号即可。
二、 SL—□□型号说明：
使用范围：适用于柔性的拉伸的索；
□ □——量程：本产品现有系列10、20、30T三种；
仪器精度：本仪器要求在测量时按照标定索号的规格进行测量，测量精度在2%以内。
郑重声明：本产品已经获得国家专利授权，专利号：ZL03273775.0仿制必究
三、SL—□□型索张力测量仪的工作原理（图一）
利用力分解原理 当系统平衡时：
T= 2F× cos(a/2)
其中：T为推力；F为索拉力；a为索两侧的索夹角
由于a固定相同，因此T与F成正比，让力T作用在力敏传感器上，力敏传感器输出信号，经电路运算、修正、放大后显示在显示屏上的数值就是所测索的张力。
四、SL—□□型索张力测量仪的结构（图二）
图二
五、操作面板板见图三：
图三
按键从左至右依次为“ON/OFF”、“+”、“-”、“ENTER/ZERO”；上部LCD显示的五位数字为索拉力，单位为Kg
六、测力操作；
a) 测与上一次相同索号索的拉力：按“ON/OFF”即进入前次索号测力状态，LCD显示0.00后直接测量该索的索力。
b) 测量新的索的拉力：开机回零后同时长按 “+”、“-”至LCD显示“-”后松开，通过按“+”、“-”键选定被测钢索的索号，索号选定后按“ENTER/ZERO”键确认。不同量程索力测定仪标定的索号如下表：
|
SL—10
|
SL—20
|
SL—30
|
||||||
|
索号
|
直径
|
标定量程（T）
|
索号
|
直径
|
标定量程（T）
|
索号
|
直径
|
标定量程（T）
|
|
1
|
φ10
|
5
|
1
|
φ≤16
|
10
|
1
|
φ≤22
|
15
|
|
2
|
φ12
|
5
|
2
|
φ18
|
10
|
2
|
φ24
|
15
|
|
3
|
φ14
|
10
|
3
|
φ20
|
15
|
3
|
φ26
|
20
|
|
4
|
φ16
|
10
|
4
|
φ22
|
15
|
4
|
φ28
|
20
|
|
5
|
φ18
|
10
|
5
|
φ24
|
20
|
5
|
φ30
|
30
|
|
6
|
φ20
|
10
|
6
|
φ26
|
20
|
6
|
φ32
|
30
|
|
7
|
φ22
|
10
|
7
|
φ28
|
20
|
7
|
φ34
|
30
|
|
|
|
|
|
|
|
|
|
|
·按标定的型号测力，可获得较高的测力精度。
·不建议用高量程索力仪测定小直径的索力。
·索力仪有异常情况，或使用时间较长后应作重新标定。
c) 钢索卡入轮槽旋紧手轮至钢索顶到限位即显示钢索拉力。
d) 测毕关掉按“ON/OFF”键关掉电源。
七、 注意事项：
a) 不要乱丢乱放，用后放入仪器箱中
b) 电池在弹性夹内，低压显示出现“-LO-”时可直接拔出更换9V高能电池。电压再低则显示“ERR-1”自动关机。
c) 请在相对湿度90%以下、-20~+60℃的温度范围内存放，仪器内禁止进水等液体
d) 请在0~50℃温度范围内使用
e) 仪器禁止过载使用
