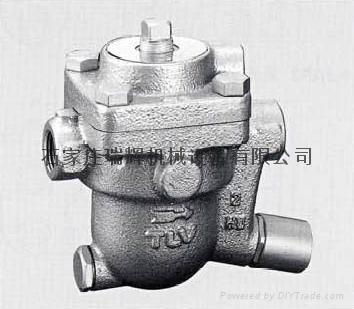

◆RH钟形浮子（倒吊桶）式蒸汽疏水阀

一、产品用途：

用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。小型、重量轻,适用于空调机、洗涤机器、染声机等。全不锈钢的为食品工业、医院用汽设备制造。

二、耐磨损的SCCV关闭方式：

SCCV关闭系统是自动定心，自动关闭系统。该关闭方式突破了设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损。

三、产品性能：

1、对凝结水的发生量适应性强，即可间歇排放，又可连续排放。

2、SCCV关闭系统，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞，关闭可靠，寿命长久。

3、内部零件采用不锈钢制造， 并且安装在阀盖上，维修保养方便。

4、背压率高。(90％)。

5、汽水分离可靠(水汽经U型通道从阀下部进入)，阀内始终处于水封状态，有效阻止蒸汽泄漏。

6、敝口形的浮子抗水击。吊桶上设有溢出排气孔，可有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高温空气也可排除)。

**************************************************

◆RH倒置桶式蒸汽疏水阀

一 、产品简介

1、内腔所有运动部件均为不锈钢，耐磨损，耐腐蚀。

2、由于蒸汽不能到达被水封的阀座孔，所以无蒸汽损失，节能。

3、浮桶倒置，不会被破坏压扁，不怕水击，寿命长。

4、倒置桶顶部设有排气孔。连续排空气性能好，不会形成冷滞后和气堵。

5、不受背压的影响，在高的背压下能很好地工作。

6、工作可靠，只有两个运动部件 ( 杠杆 — 和倒置桶 ) ，故不会产生卡阻。

7、阀座与阀瓣在阀的顶部，阀瓣在开关中可以使污物通过，有良好的自我清洗性 能 , 无污物困扰。

二、 工作原理

倒吊桶式蒸汽疏水阀，它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。

***********************************************

◆RH 自由浮球式疏水阀

自由浮球式蒸汽疏水阀，由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。自由浮球式蒸汽疏水阀的优点：是选用内置排空气阀，非常灵敏，工作质量高，能延长自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，Z小过冷度为 0℃ ，能使加热设备达到好的工作效率；它的Z低工作压力 0.01Mpa ，Z大背压率 ≤85% 。 该产品是石油、化工、印染、制药、造纸、食品等工业加热设备的疏水阀。

**************************************************

◆RH自由半浮球式疏水阀

自由半浮球式疏水阀,是机械型疏水阀之一。它的内部结构只有一个半浮球式的球桶为活动部件，开口朝下，半浮球式的球桶外圆经过精细研磨，整个球面都可为密封面。使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏，节能效果好。该疏水阀广泛用于蒸汽加热设备，蒸汽管网凝结水回收系统。

***********************************************

◆RH圆盘式蒸汽疏水阀

圆盘式蒸汽疏水阀,是根据热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。

*************************************************

◆RH双金属片式疏水阀

双金属片式疏水阀是热静力型疏水阀。它的优点是：不怕水击，耐高压，体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于 80% 。 该疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。

***************************************************

◆RH膜盒式蒸汽疏水阀

热静力型膜盒式蒸汽疏水阀（蒸汽压力平衡式）是常用的节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显着。 它的优点是：自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；Z大背压率 ≤80% ，膜盒坚固，使用寿命长。 适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。

**********************************************

◆RH 立式自由浮球疏水阀

立式自由浮球式疏水阀是蒸汽疏水阀之一。我公司空心浮球研磨专用设备，对不锈钢自由浮球进行精细研磨，浮球圆度误差达到直径的千分之二，由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。 立式自由浮球式疏水阀适用于蒸汽管网及各种小型加热设备装置，阻止蒸汽泄漏；不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到没有凝结水存聚。它的优点是可垂直安装于蒸汽管道上，使用方便。

********************************************

◆RH高温高压圆盘式疏水阀

本阀门适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止水锤现象及其可能引起的故障。

*********************************************

◆RH 杠杆浮球式蒸汽疏水阀

杠杆浮球式蒸汽疏水阀是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，Z小过冷度为 0℃，能使加热设备达到较佳工作效率；杠杆浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏；它的Z低工作压力0.01Mpa，Z大背压率≤85%；内部带有排气装置，杠杆浮球式蒸汽疏水阀采用自动排空气阀，能自动排除不凝结气体，非常灵敏，工作质量高，使用寿命长。该疏水阀设计有平衡双阀座 结构，可达到小体积大排水量，适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备首选的蒸汽疏水阀。

*********************************************

◆RH波纹管蒸汽疏水阀

波纹管式疏水阀是热静力型疏水阀中经济实验用的节能型疏水阀。它的优点是：体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于 80% ，不锈钢波纹管伸缩量大，好调整，该阀设有调整螺栓，可根据需要调节使用温度，一般过冷度低于饱和温度 18 ℃ -40 ℃ 。 波纹管式疏水阀适用于蒸汽管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。
