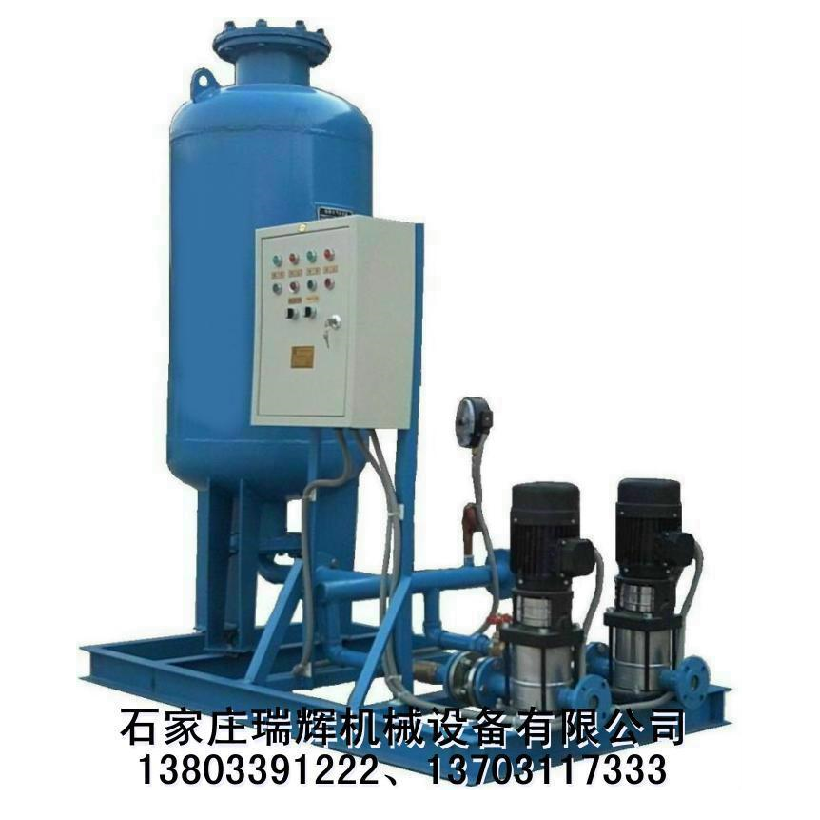

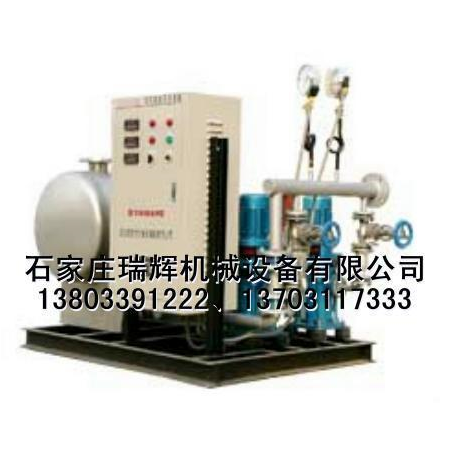

产品名称：无负压变频供水设备

一、产品简介

    无负压变频供水设备，无需建造水池、水箱，占有空间相对较少，节省设备的初期投资和节省了冲洗水池，给水池消毒的费用。无负压供水设备为全封闭式结构，减少供水污染。通用的变频恒压供水，取消了地面水池，减少了水质的污染，无负压增压供水设备将是变频恒压供水设备的发展与延伸。

二、工作原理

自来水进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。当自来水能够满足用水压力及水量要求时，供水设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水，用水高峰期时，若自来水管网水量小于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管网的负压，用水高峰期过后，系统恢复正常的状态。若自来水供水不足或管网停水而导致调节罐内的水位不断下降，液位控制器给出水泵停机信号以保护水泵机组。夜间及小流量供水时可通过小型膨胀罐供水，防止水泵频繁启动。

三、技术参数

1、供水流量： 0—1500 M3/H 扬程。

2、控制电机功率： 0。75---1500KW。

3、供水户数： 10—10000户。

4、压力控制范围： 0。15—1。6MPa。

5、平均节电率： 30—60%。

6、控制原理： 正弦波PWM或空间矢量SVPWM。

7、运行方式 单泵或多泵自动切换。

8、控制方式： 可编程和PID控制。

9、过载能力： 150% 60秒。

10、保护功能： 软启动、对过压/缺相/变相/欠压/断路，瞬间停电，短路等均有自诊显示和保护功能。

四、使用说明

1、没有池子和盛水的箱子，从来水全严密封闭形式运行。

2、无须建设池子和盛水的箱子，节约50百分之百以上的建设费和后期保洁保护费。

3、无须修筑池子和盛水的箱子，该设备，占地空间小。

4、充分利用城市管理工作管网压力，差若干，补若干；供水压力满意要求时，设施处于停机状况，供水压力不充足时，设施半自动开始工作。比传统供水设施节能20%~80%。

5、水压牢稳：实时经过传感器检验测定出口压力，利用变频扼制，保障出水压力固定。

6、安装简单：设施全套出厂，直接与管道进水口和出水口连署即可，动工周期短。

7、管理便捷：设施全半自动运行，设施具备转载、短路、过流、缺水、半自动复位。
