[产品种类]：

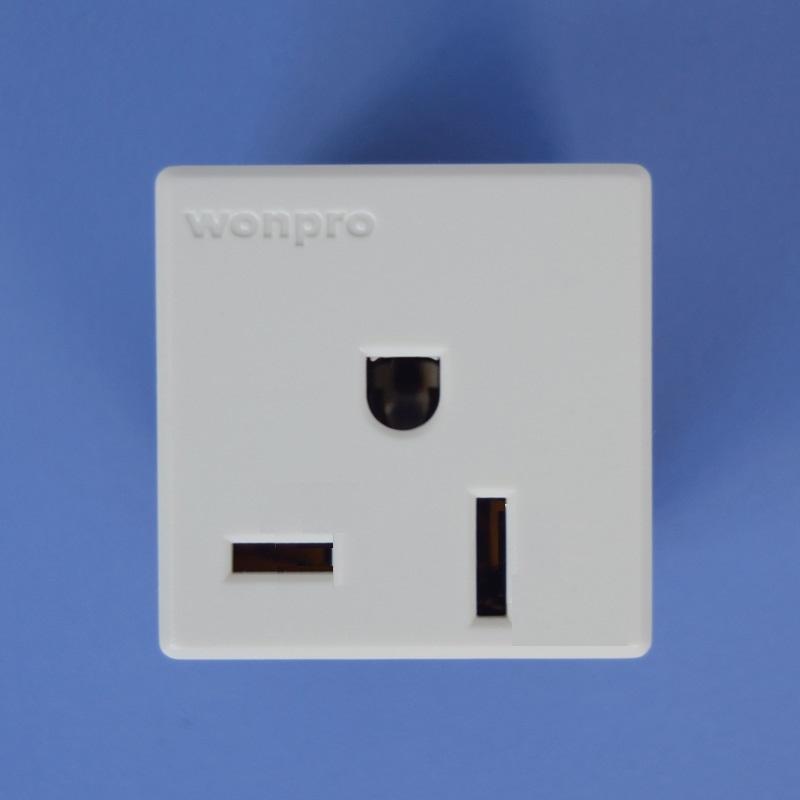

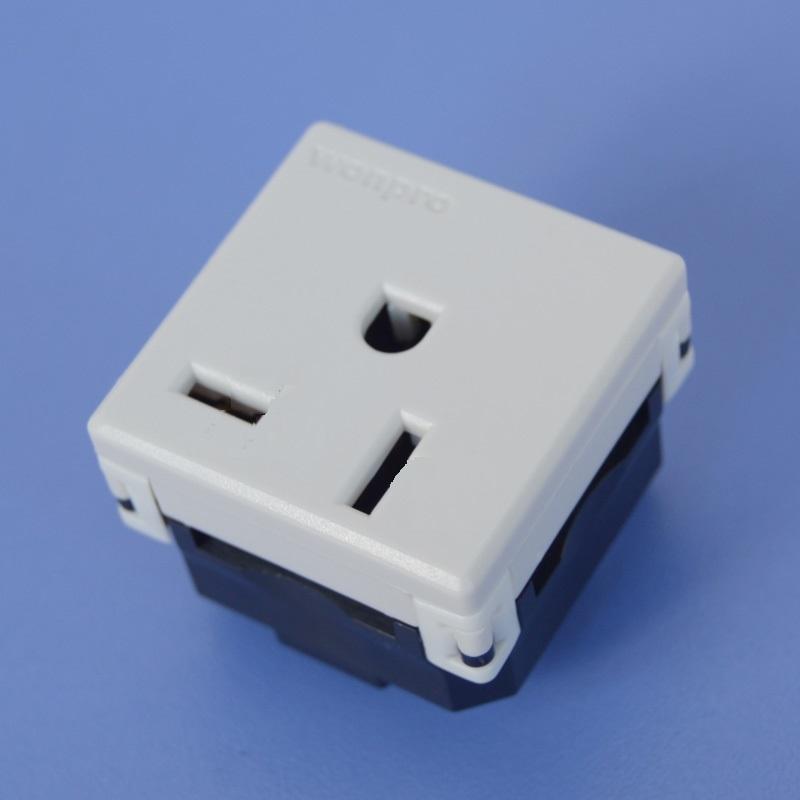

R21-W:
-   三极插座直接接线式接地型(2P+E)
 额定电流：10A 或15A（出口专用）；

额定电压：250V/125V

功       率：2500瓦特

耐       压：3KV

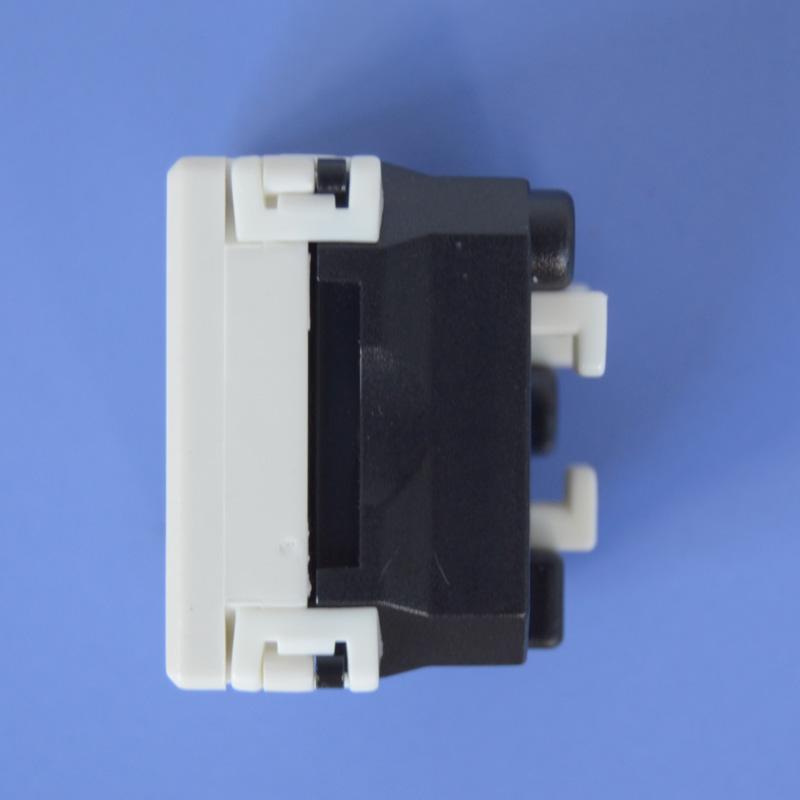

尺       寸：长*宽*高=36*36*28MM
制   式：一芽二脚扁插孔（美标插座两个扁插孔垂直的）
功        能: 三极插座插孔可以接受一芽二脚扁插孔（美标插座两个扁插孔平行的）等型式插头。



[技术参数]：

额定电流：10A
额定电压：250V

功      率：2500瓦特

耐      压：3KV

尺      寸：长*宽*高=36*36*28MM



[插座定义]：

插座，又称电源插座，开关插座，英文翻译：Power socket 是指有一个或一个以上电路接线可插入的座，通过它可插入各种接线，便于与其他电路接通。电源插座是为家用电器提供电源接口的电气设备，也是住宅电气设计中使用较多的电气附件。



[专利定义]：

本发明提供一种具安全之多用途插座，尤指一种可达到安全结构之插座与插头使用及适用数种不同插脚插接之插座结构，其系于底座二边各设有一凹槽，于中央位置形成一接地槽，使二凹槽内可置入导电架，于接地槽内置放接地架，可置入隔板，之后将上盖置上以高周波接合法或粘合剂或螺丝固定，使其形成一体，再将其置于中框，藉中框中之卡止件与卡板使其固定成一体，使该插座可适用于安全插座与数种不同形状之插头插接。



[认证情况]：

CE认证，ROHS认证，ISO9001：2015



[可选颜色]：

通常色：白色 黑色 其他颜色可以订制；



[用途说明]：

适用于工厂测试使用，或安装在的电子检测仪器和设备。

通用插孔可以接受世界各地的各种型式插头。

国际标准化的，统一的大小，更换方便，满足您的个性化需求设计。

模块化设计,提供绝嘉电源输出口解决方案;

专门设计设计使用在各种工业生产线/测试仪器设备/大类型的数据库/网络管理中心/信息产品匹配电器设备等等。



[安装说明]：

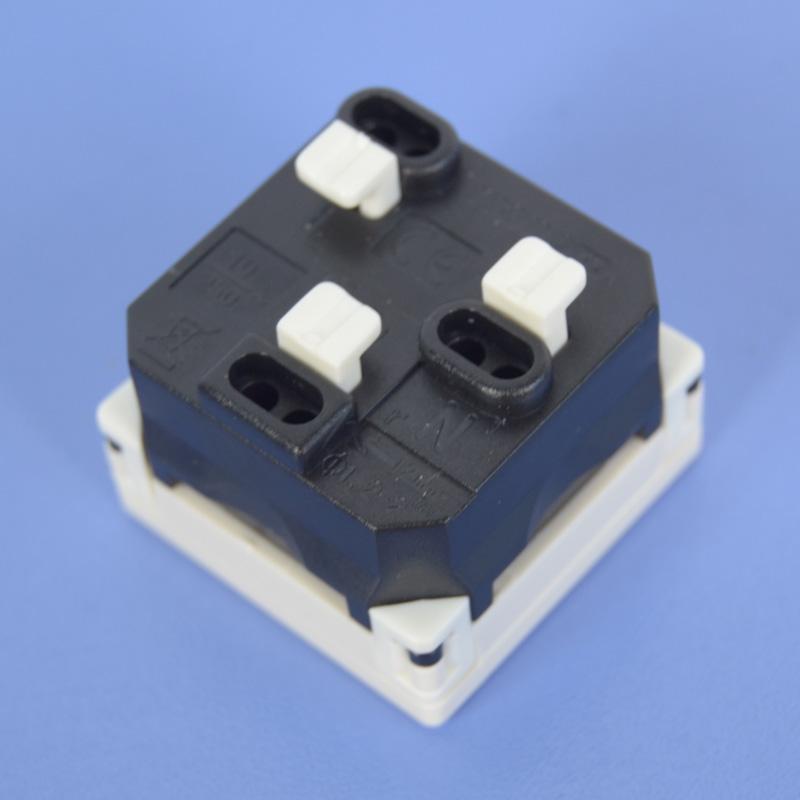

R2,R3,R4，RU4，R5A，R5B,R6A,R6B,R7,R4V,R5AV,R16,R18,R21, RT, R5BV,  R6AV, R16V,RGF, RGFV, R5B16的背面。

1、孔的大小，插入电线=Φ2.5mm* 3;

2、合适的电缆是Φ0.8mm〜Φ4.5mm;

3、连接电缆时，请剥线15MM〜18MM；

4、插入线后，请尽量拉开，并确保电缆卡紧;

5、选配的面板框架的大小，请参阅面板系列。
