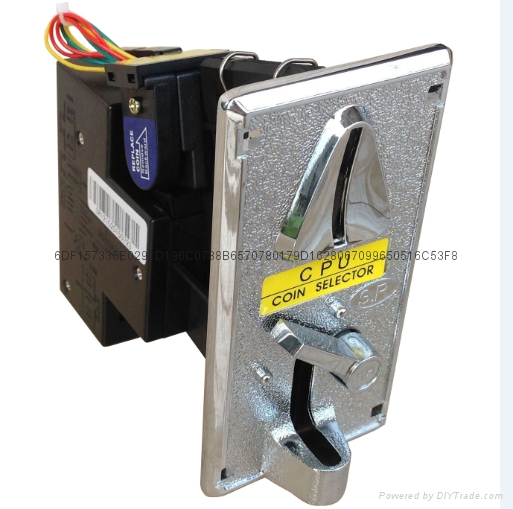

SR CPU识别投币器

适用范围： 点歌机、游戏机、自动售卖机、电话机、洗衣机、甩脂机、咖啡机、饮水机、公交车等。

产品特点：  防钓鱼、防杂币、防假币、防电击、防高频采用数字信号直接比较，辨币精准。

产品规格：     ISO9001：2000 APPROVED

适用硬币直径：20mm～28mm
适用硬币厚度： 1.2mm～2.5mm
工作电压：DC12V+20%

工作温度：-15℃～+75℃

输出信号：脉冲

规格：宽64mm*高123mm*深145mm

      螺丝孔5mm*5mm  孔距46mm*97mm

每箱:30台    尺寸: 47.5*34.8*27.2CM

使用说明：

1．请先将夹币槽内的塑料硬币取下，换上要使用的硬币。

2．松开投币口背面的螺丝，依使用硬币的直径大小来调整投币口背面的固定片，如此可避免直径太大者误投。

3．配合游戏机台板的需要，选择N.O.（常开）与N.C.（常闭）的切换；除大玛莉及有标明之特殊游戏机台外，一般以使用N.O.（常开）者居多。

4．配合游戏机台板的需要，选择COIN讯号长短/快慢的三段开关（TIMER SWITCH）：30ms为短快讯号，适用于大玛莉等需快速投币的机台。50ms为中快讯号，适用于一般机台（如非特殊规格一般机台切换至本段即可），100ms为长慢讯号，适用于不需要快速投币的娱乐性机台。

5．VR旋钮系硬币筛选的敏感度调整，顺时针方向调整（-）旋转，则接受硬币公差的范围较大，逆时针方向调整（+），则容忍硬币公差的范围较小，亦即筛选较严格。

接线说明：
