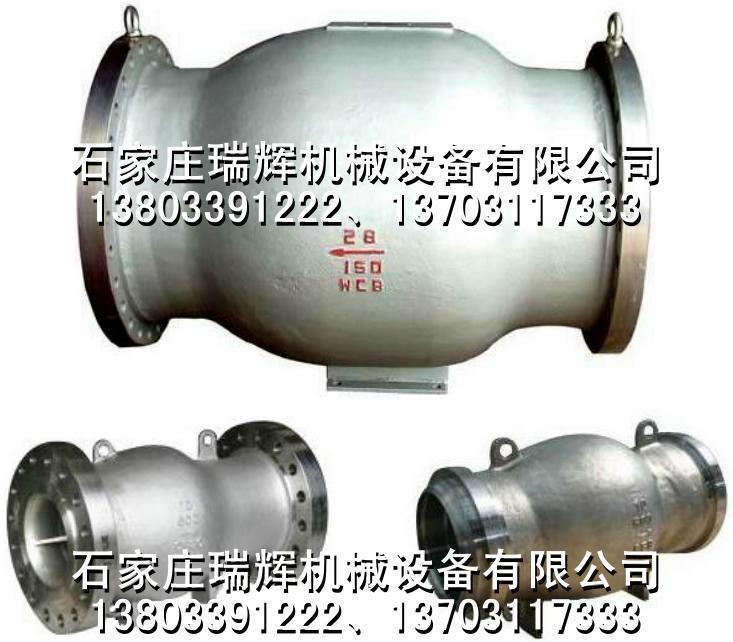

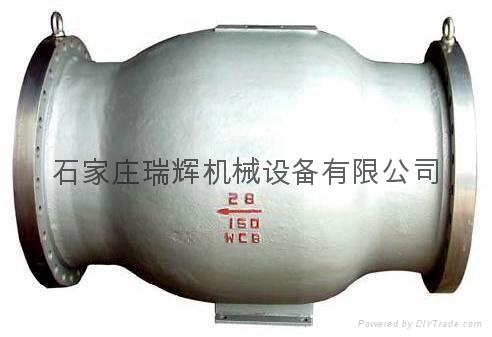

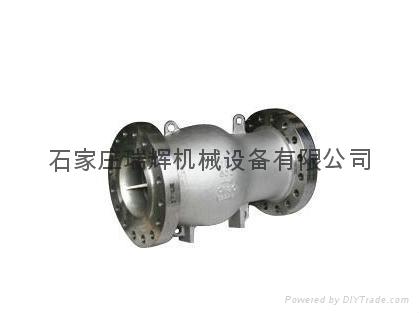

产品名称：轴流式止回阀

一、产品简介：

轴流式止回阀是按照API 6D和ASME B16.34设计的一种止回阀，广泛运用在在管道系统中防止流体倒流危害，保护机械设备，既具备一般止回阀的功能特性，又具备减轻水锤危害、降低噪声、减小压降和快速反应等特点。根据工作温度和压差的不同，可提供相应的解决方案和专业的技术服务。轴流式止回阀广泛使用在石油、天然气输送管网系统，特别是输油泵的出口。除具有一般止回阀的功能外，双重密封阀座结构能使阀门达到零泄漏的效果；阀体与阀座圈设计是采用文丘里流线型流道设计；阀瓣表面设计是采用球形或全圆弧形的设计 ；阀体支撑架尾部采用了圆锥结构 ；预压缩弹簧推动阀瓣作用在阀座上而形成一个内部预紧力，对流体的变化起到反应调节作用，同时可以减缓阀门的启闭速度，并通过导向杆和导向套来实现阀门的启闭，以达到消除或减少因止回阀关闭太快引起的水击现象，减小噪音，形成静音效果。该系列止回阀具有流体阻力小、水击压力小、流态好、对介质压力变化响应速度快、外形尺寸小等优点。

二、技术参数：

尺寸：2”～60”（DN50～DN1500）。

压力等级：ANSI 150lb～2500lb（PN16~PN420）。

温度：-20一+300度。

主体材料：铸造碳钢、不锈钢、合金钢。

内件材料：软密封、硬密封。

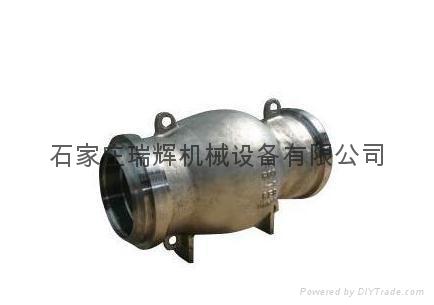

连接型式：RF、RTJ、BW。

三、设计特色：

文丘里型通道，降低压降；

弹簧保护，无碰撞；

低噪声，很小水锤危害；

软密封，二次密封；

硬密封，防火设计；

全系列提供吊耳和支脚；

阀门无介质外漏可能；
