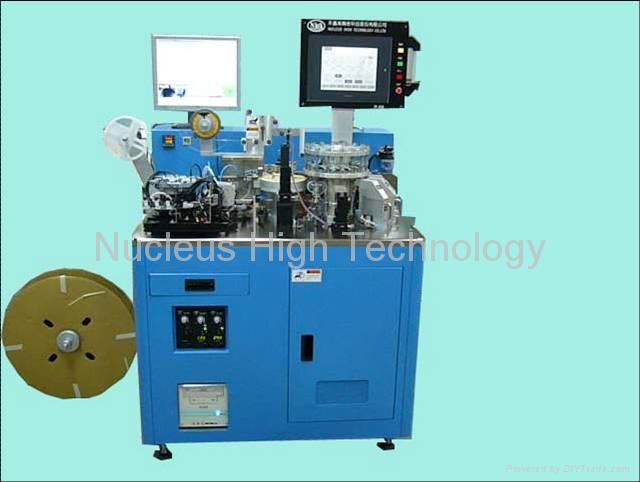

此系统专为(三机一体)测试、包装机外观检查需求而开发。注重提高排容、高频电感(RF)、高频模组、排阻、一般电子零组件，的品质和生产效率。

运用软体安装于高速PC上以求达到可靠性，稳定性及操作性好且可做到防呆之功能，为不同客户及产品提供专业的CCD影像系统和各种光源，足以取得良好的影像再加上高速的PC及可靠的演算法；给客户带来高效率的生产及优质的产品。

一.设备特性

1.此机影像采PC＋17寸TFT＋CCD作影像识别。

2.机构采PLC ＋10.4寸触控萤幕控制。

3.送料机具有选边认向功能。

4.本机最多可装四支CCD，采用进口CCD及自有软体，操作简易。

5.本机功能性强，除了可作影像办识，还可以测试（多站） 、 分类、包装等功能。

6.此机有设有，各类警报及检知还有，中文跑马灯不良警示，以及不良履历、包装时所须的设定如前导带、后导带数量设定、各种数量设定。

7.影像部份强而简易操作，适合各类电子原件、螺丝、小型零组件，有高速处理速度。

8.本机分割采机械式＋伺服马达控制，可做各种高难度的控制。

9.影像部份可分3PIN(NG.OK.PASS)。

二.规格：

外观尺寸：940〔L］ x 1050〔W］ x 1500〔H］mm。

重    量：约 450Kg  。

电气特性： 1∮  单相220V  50/60Hz  0.5Kw 。

气压条件：需稳定0.5～0.6 Mbr。

适用范围：SMD或其它如零组件，经本公司检视认为合适产品尺寸之料件。

操作模式：1.采PLC＋PC控制，以整合式介面按钮操作之。

             2.或自动操作 。

三.主要检测项目 MAIN INSPECTION ITEMS

• 产品位置不良 +POSITION ERROR+

• 电极宽度 +TERM WIDTH+

• 电极长度 +TERM LENGTH+

• 电极与电极 +TERM TO TERM+

• 电极间隔 +TERM GAP+

• 电镀变黑 +TERM POGO+

• 电极镀不良 +TERM INCOMPLETE+

• 电极脱皮 +PEEL TERMINATION+

• 本体宽度 +BODY WIDTH+

• 本体长度 +BODY LENGTH+

• 本体染锡色 +BODY SMEAR+

• 本体沾污 +BODY STAIN+

• 本体缺角+BODY CHIPOFF

• 本体刮伤 +BODY SCRATCH+

• 本体变色 +DISCOLORATION+

• 印刷不良+MARK FAIL+
