电科恒钛研发的智能变电站辅助监控系统,做到既可以远程的监视、遥控和图像的传输,又具备环境的整体监测,并且具有各系统联动报警的功能,实现了报警的同时启动语音、短信报警。



 一、解决实用化问题

　　解决方案需要满足用户的实用化需求，符合用户安全生产和辅助监控的需要。

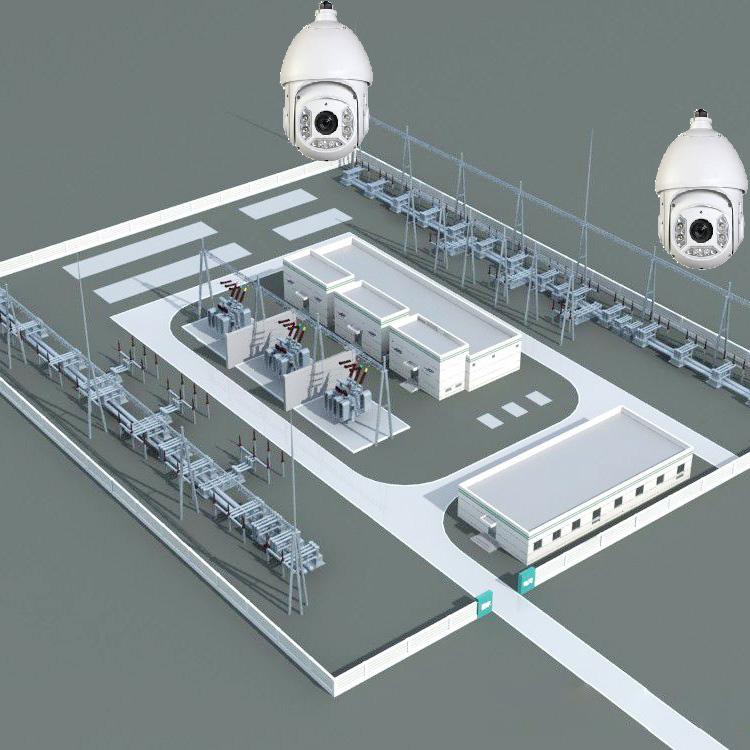

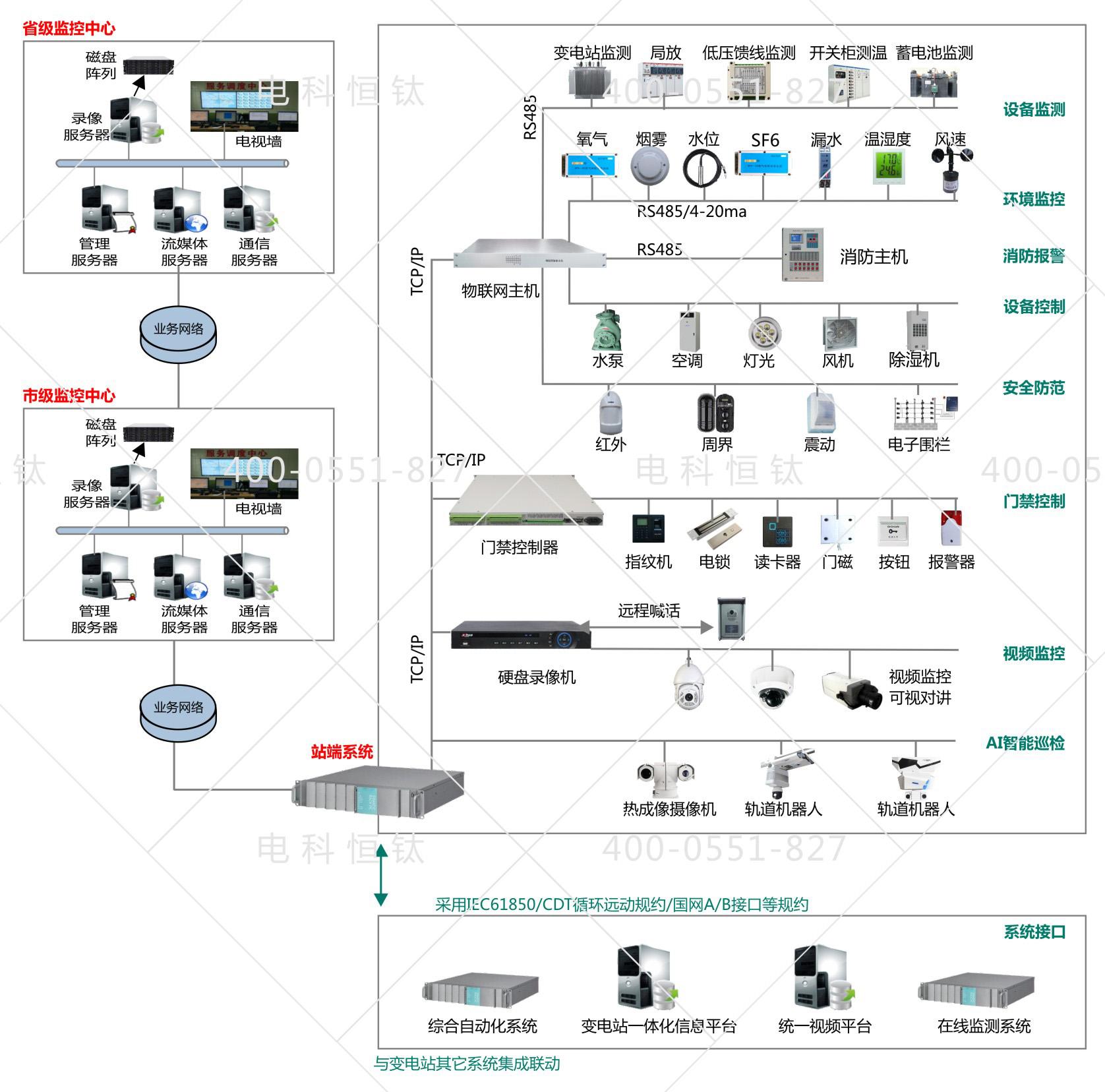

　　视频监控子系统由各种摄像机、视频处理单元(DVR/DVS/NVR/视频存储服务器)、三合一防雷器等组成；视频监控子系统通过站端处理单元，将模拟视频、音频和数据信息压缩成网络数据包，存在在本地存储单元中，并可通过综合监控平台的统一管理经综合数据网上传至上级主站。另外，智能分析功能能够实时对变电站重点区域的情况进行分析，对异常情况进行跟踪录像，在有突发事件发生时能够迅速通知相关人员。

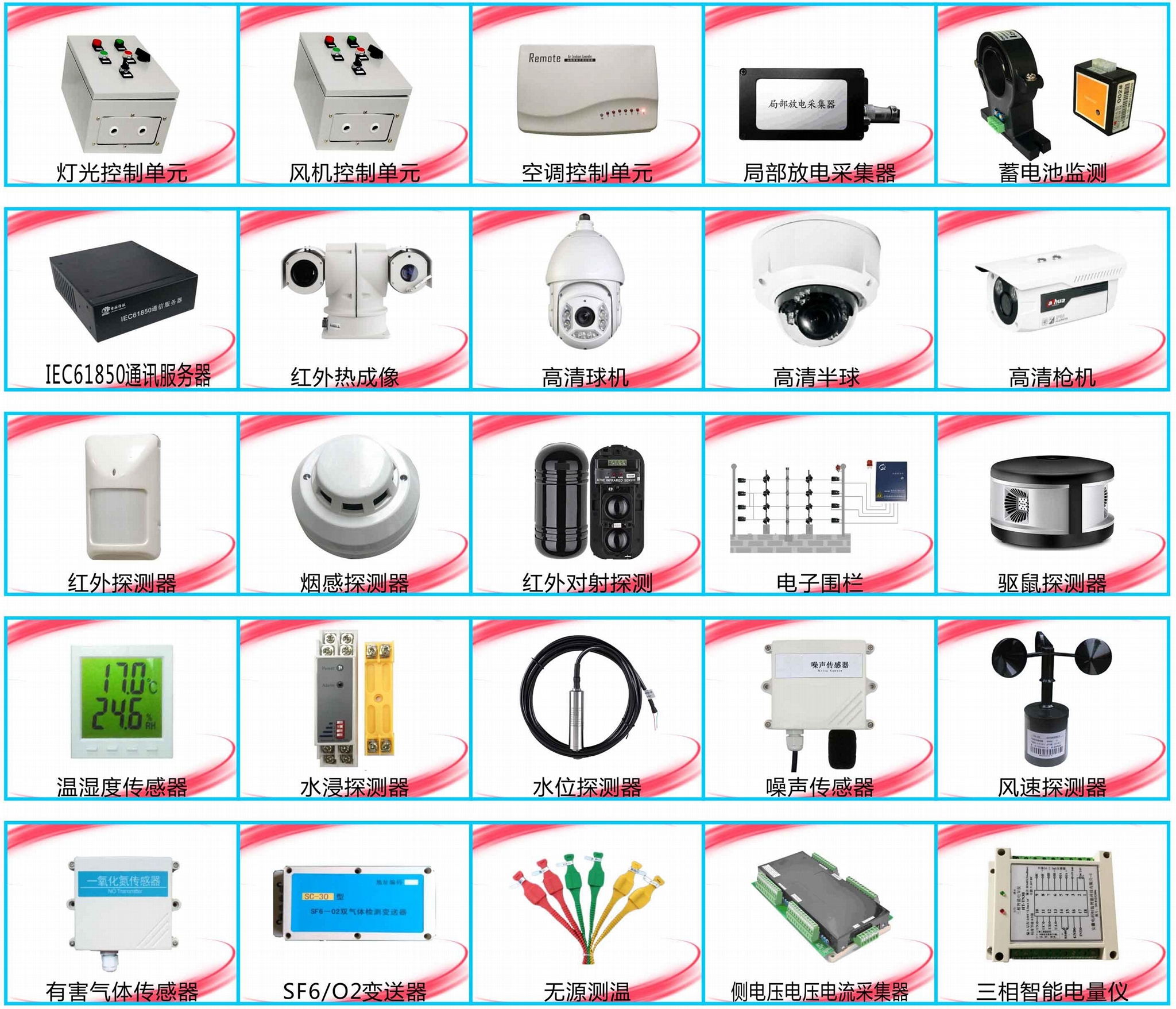

　　动力环境监测子系统由接入设备、温湿度传感器、SF6探测器、风速传感器、水浸探测器、空调控制器、通信电源接口、风机控制器、水泵控制器等组成。

　　智能控制子系统由控制单元、辅助设备等组成；智能控制系统是对站内的辅助设施进行集中智能的控制，包括灯光、通风、排水、空调等设备的控制，各设备的控制包括本地控制和软件控制两方面，并能够根据相关系统，如报警及环境监测系统的信息实现联动控制，如当室内温湿度情况超过正常温湿度范围的房间，通过控制房间内的空调、风机，使房间内温湿度达到适宜电气设备稳定高效运行的状态，保证室内电气设备的稳定运行。

　　安全警卫子系统由红外对射报警器、红外双鉴报警器、电子围栏、按键报警器等组成；安全警卫系统是对视频监控子系统的有利补充，能够对入侵变电站的行为起到很好的威慑及提示作用。

　　门禁子系统由门禁控制主机、读卡器、开门按钮、电磁力锁等组成；门禁子系统能够有效地防止了外来人员和不相干人员随便出入变电站，并且每一次的刷卡都有记录，可供随时查看。

　　消防子系统由接入设备负责与消防系统主机通信。

　　四遥联动子系统实现与综自系统基于遥控操作、事故跳闸等事件的视频联动。



 二、监控参数

可监测参数
环境温湿度	母线排\电缆头温度	变压器温度
开关柜局放	噪声监测	刀闸状态
漏水	电缆沟水位	门禁
红外防盗	明火	烟雾
O2含量	SF6	视频
联动控制设备
空调	风机	除湿机
水泵	灯光照明	新风系统



三、 应用范围

适用于：

配电房、小区配电室

变电站、街变、

箱式变、环网柜

分支箱、开关柜

等电力相关区域的安全监控、环境监控、设备状态监测及安全预警；

四、系统功能

TIP3000智能变电站综合监控系统采用保证安全可靠和高兼容性的同时，具有以下主要功能：

1、集中显示：所有监控量在监控系统主界面上进行一体化显示和控制。

2、电子地图：提供电子视频监控、地图监控和图表监控三种监控模式，实现省、市以及变电站的分级分层显示。

3、脱机工作：站端设备能够脱机运行，在网络断线、服务器故障等情况下站端设备依然能够实现正常运行、联动报警、设备控制以及记录存储等。

4、联动控制：实现自定义的设备联动，完成自动的闭环控制和告警，如自动启动/关闭空调、自动启动/关闭风机、自动启动/关闭排水系统等。

5、完善报表：系统所有操作以及报警确认，都保留详细的日志并生成相应报表。

6、WEB浏览：提供浏览器的方式，供领导和相关人员实时监控每个变电站区域的每个门禁点运行状态。

7、门禁控制：方便工作人员和防止非法人员进入，对所有的进出记录以备事故查询。

8、电子围栏：在围墙的上方安装电子围栏（四线），防止外来人员翻墙违法进



五、系统功能特点

1、开放性

开闭所环境监控系统系统能够对下接入不同厂家/品牌的站端设备、传感器、控制器、摄像头等。

2、统一性

开闭所环境监控系统需要包括通信规约（485/422/232/61850/开关量等）的转换，带有自动对时功能，可以实现不同站端设备的集中和管理，包括环境监测、音视频、照明、安防等的完整集中统一

3、智能性

开闭所环境监控系统可实现针对不同监测场景（开关室、设备室、控制室、地上、地下所等），设定不同监控策略，不同的监控职能部门，任意配置，满足不同的监测需求。

4、易扩展性

开闭所环境监控系统在未来监测场所\设备增加、系统升级扩容时，仅需要完成软件的配置即可。

5、易用性

• 开闭所环境监控系统系统采用B/S架构设计；
• 从应用角度出发，系统平台的功能应符合实际需要，有良好的可操作性，运维人员通过简单的培训就能掌握系统的操作要领，能够在实际工作中运用系统。

6、高可靠性

开闭所是配网结构中的重要基础场所，智能环境监控系统也是长期处于运行状态，系统的稳定性显得尤为重要。因此：

• 站端设备可以脱网独立运行；
• 局部所故障不影响整个系统平台的正常工作。
• 站端设备采用模块化结构，便于故障排除和替换；
• 系统平台有具备处理同时发生的多个事件的能力；
