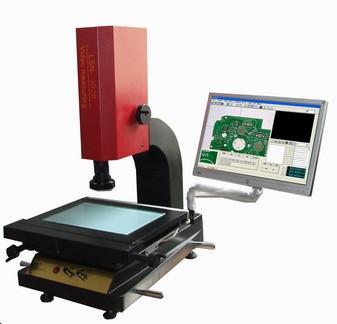

苏州二次元测量仪

苏州二次元测量仪
型号:-
品牌:-
原产地:中国
类别:电子、电力 / 仪器、仪表 / 电子测量仪器
标签︰苏州二次元 , 二次元测量 , 苏州测量仪
单价: -
最少订量:1 台

产品描述

产品用途:
适用于以二座标测量为目的一切应用领域,在机械,电子,仪表,塑胶等行业广泛使用
产品说明:1/3"彩色CCD、 摄像机变焦物镜倍率0.7~4.5X
规格参数:

仪器型号
VMS-1510
VMS-2010
VMS-3020
VMS-4030


外型尺寸(mm)
570×370×790
520×580×870
700×500×900
860×650×1120
金属台尺寸(mm)
250*250
350×270
500×350
600×450
XYZ运动行程(mm)
150×100×100
200×100×100
300×200×150
400×300×150
仪器重量(kg
45
100
180
350

测量与瞄准系统

双焦物镜倍率: 0.7~4.5X; 放大倍数:20X-120X; 30X-225X
测试电脑:专用测试电脑;物方视场:10.6~1.6mm
双十字线发生器;数显解析度:0.0005mm
精度:X.Y坐标示值误差≤(3+L/100)?(L为被测长度单位:mm;
照明:表面光源与透射光源均用LED,亮度可调; 电源:220VAC),50HZ30W

仪器标准配备及选购件(0.5X附加镜,2X附加镜,特殊配备0.5X镜筒)
&

一、设备参数(名称、规格、型号、单价等):

产品特点:

1spc资料转换(制程能力分析):能将测量之资料输出至Excel中进行分析
;2
、图形可输入到AutoCAD成为工程图
3
AutoCAD标准工程图可输入实时影像中,令AutoCAD工程图与实际工件外形重叠进行对比,从而找出工件和 工程图的区别
;4
、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比
;5
、可以在鸟瞰的全图中进行标注尺寸
;6
、自定义圆:可按客户需要自定标准的圆,再以标准的圆和影像中的工件做重叠对比,从而找到工件与标准
圆形之间的误差
;7
、自定义线段:可自行定义线段的起点坐标、长度、旋转的角度,再与影像中的工件作重叠对比,从而找到
;
工件与标准图形之间的误差
8
、自设客户坐标:在实时影像中的实际工件上自行设定坐标原点(00),在画面上任意点标示该点的X、 Y坐标位置
;9
、坐标标注:以自设的坐标原点(0,0)为基准,标注画面上任意一点的坐标位置
10
、专利取R角功能:为目前市面上准确的平面取R角方式
11
、测量:可测量平面上的任何几何尺寸(角度、直径、半径、点到线的距离、两圆的偏心、两点间距等)
12、绘图:可将实时影像中的实际工件外形进行描绘,形成完整的工程图,绘图方式和AutoCAD相似
13
、标注:可以在实时影像中的工件上标注尺寸。(长度、角度、直径、半径、点到线的距离、两圆的偏心、 两点间距等
14
、自动取线、取圆:无须人工取线或圆在某一范围内用软件可自动捕捉到最精准的线和圆

物品清单参照表:

1、二次元投影仪主体一台&
;2
、专用测试电脑主机一台 317寸液晶显示器一台4、使用说明书一份

5、出厂检测报告一份5、测量软件光盘一张6、测试效正玻璃块一片8、视频线一条9、数据采集线一条

苏州二次元测量仪 1苏州二次元测量仪 2苏州二次元测量仪 3苏州二次元测量仪 4苏州二次元测量仪 5
