上海高川GUQ-150气动高真空球阀

上海高川GUQ-150气动高真空球阀
型号:GUQ-150
品牌:上海高川
原产地:中国
类别:工业设备 / 机械五金 / 阀门
标签︰气动真空球阀 , 气动球阀 , 真空球阀
单价: ¥3648 / 台
最少订量:1 台

产品描述

上海高川阀门 真空球阀厂家 GUQ特点:

(1)流体阻力小,全通径的球阀基本没有流阻。(2)结构简单、体积小、重量轻。(3)紧密。它有两个密封面,而且目前球阀的密封面材料使用塑料,密封性好,能实现密封。在真空系统中也已使用。(4)操作方便,开闭快,从全开到全关只要旋转90°,便于远距离的控制。(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。(7)适用广,通径从小到几毫米,大到几米,从高真空到高压力都可应用。(8)由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

上海高川阀门 真空球阀厂家 GUQ概述:

气动真空球阀用途和使用范围:GUQ系列气动真空球阀是在1.3×10-7~6×105Pa的真空系统中用来开启或隔断气流的气动阀门,气动真空球阀适用气体,液体等正/负压力管道系统,符合标准。

上海高川阀门 真空球阀厂家 GUQ主要性能:

(1)、漏率:1.3×10-9Pa.M3/S

(2)、压力范围:5×10-7Pa~0.6Mpa

(3)、工作温度:-30℃~+232℃

(4)、气源压力:0.4~0.6 Mpa

(5)、工作介质:水、蒸气、酸、碱

(6)、安装位置:任意

(7)、原理:采用气动执行器驱动阀杆转90°达到开关目的。

上海高川阀门 真空球阀厂家 GUQ主要零件材料:

①阀体:304、316L;

②球体:316L;

③密封件:增强聚四氟乙烯

上海高川阀门 气动不锈钢高真空球阀 GUQ特点:

(1)、漏率<1×10-10Pa.M3/S;

(2)、开关扭矩小,配置气动执行器小,工作稳定;

(3)、结构紧凑,重量轻,外形简洁、美观;

上海高川阀门 真空球阀厂家 GUQ以下指示进行安装:

(1)取掉法兰端两边的保护盖,在阀打开的状态下进行冲洗清洁。

(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。

(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。

(5)本类阀应安装在管道的水平方向或垂直方向。

(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

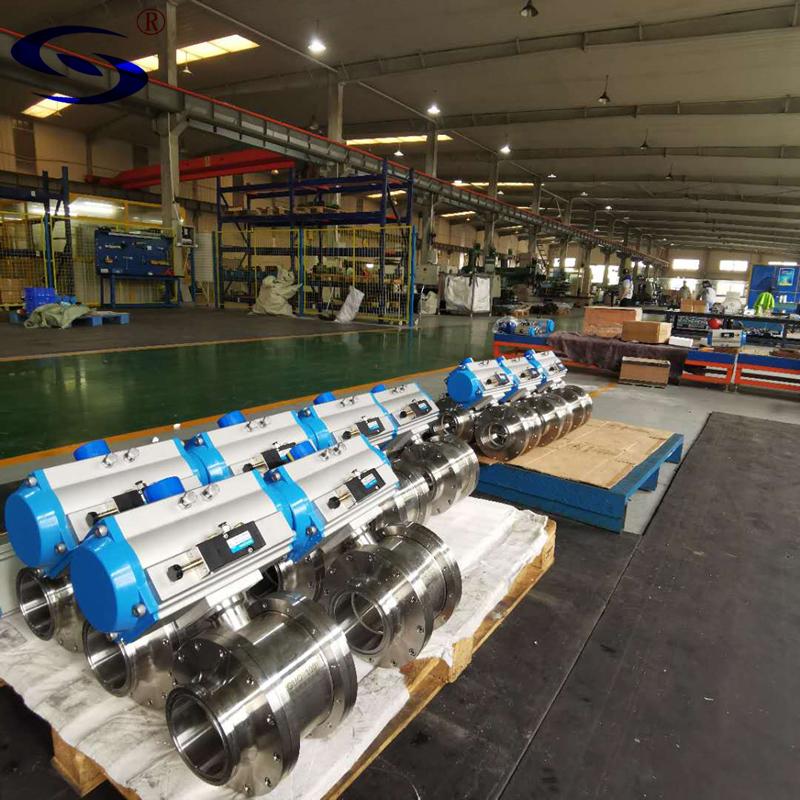

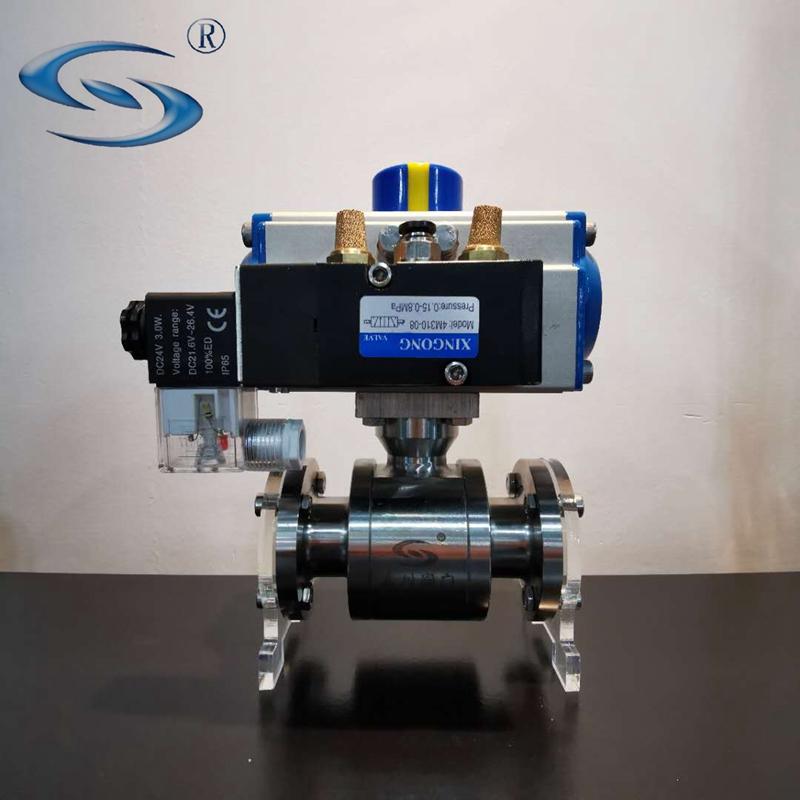

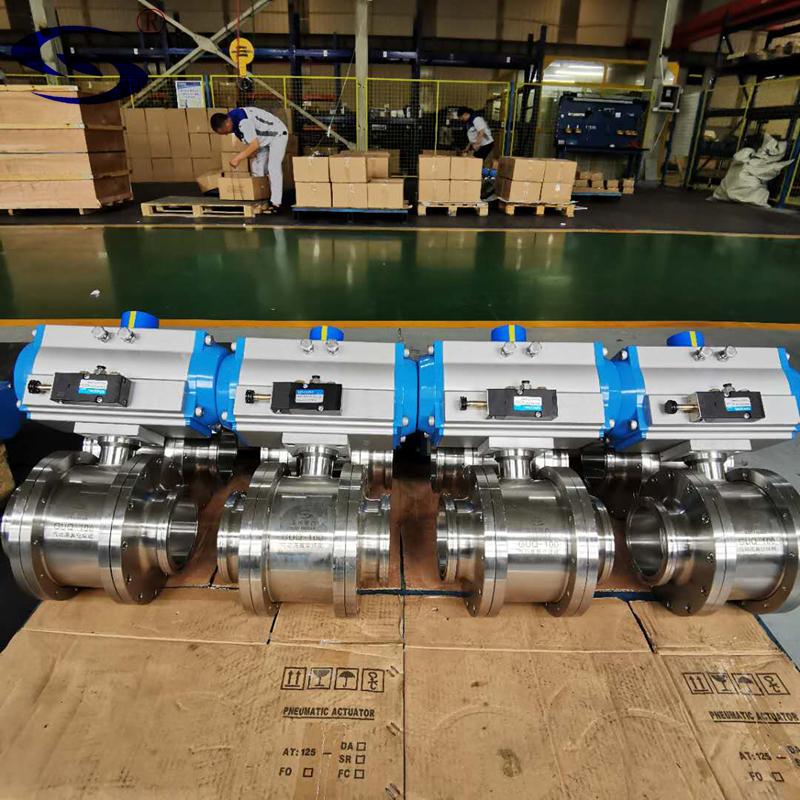

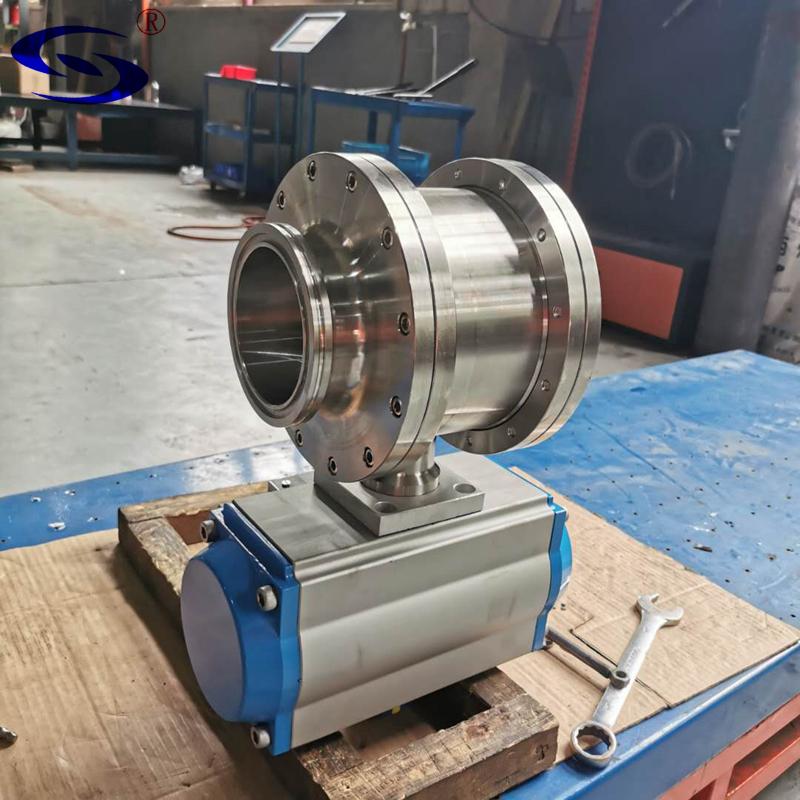

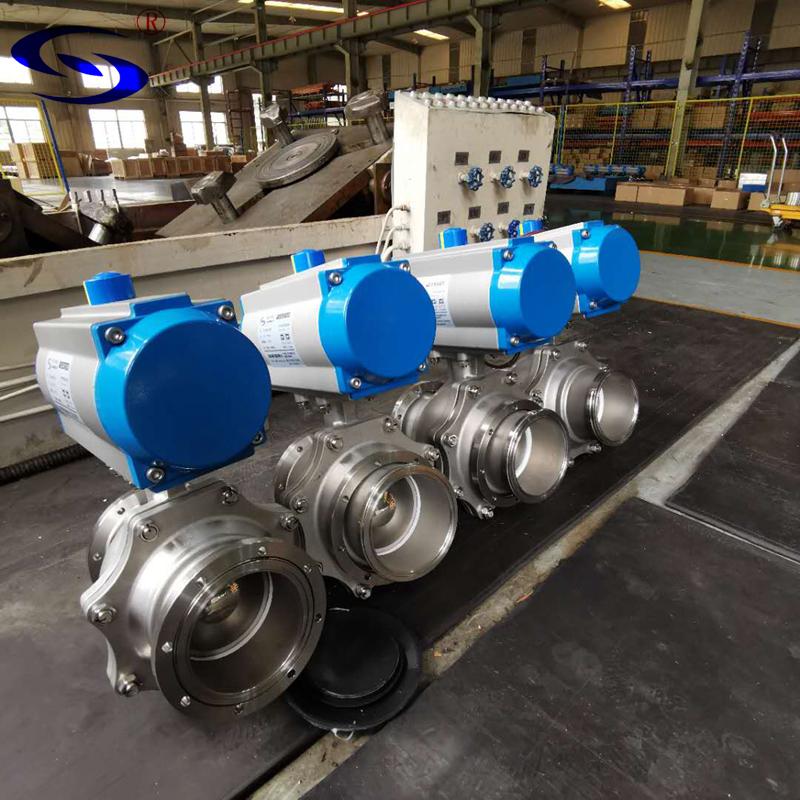

上海高川GUQ-150气动高真空球阀 1上海高川GUQ-150气动高真空球阀 2上海高川GUQ-150气动高真空球阀 3上海高川GUQ-150气动高真空球阀 4上海高川GUQ-150气动高真空球阀 5
