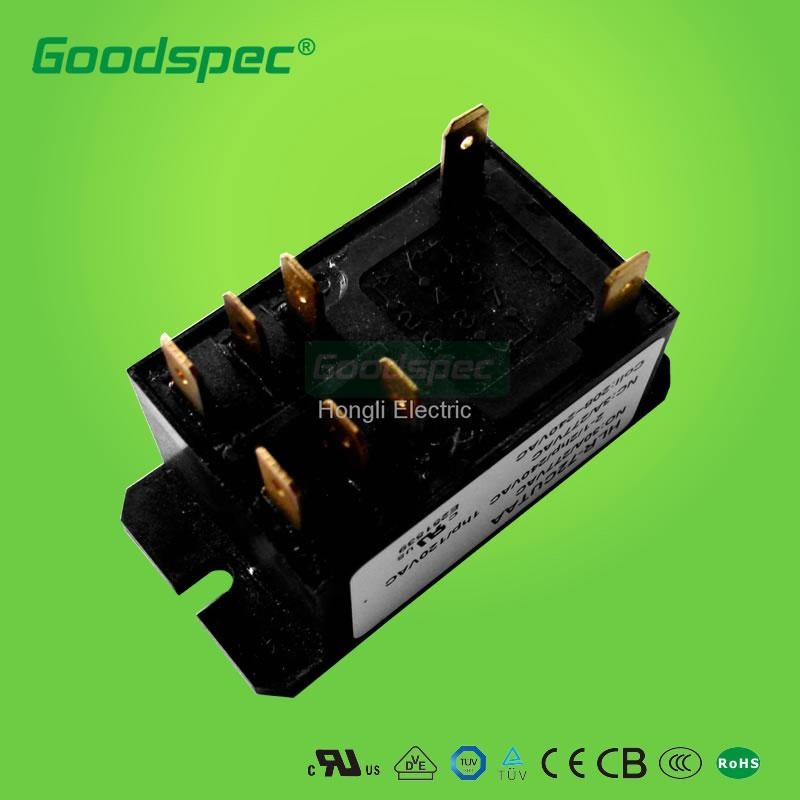

HLR-72CTTAA功率继电器

型号：	DPDT/30A/120VAC
品牌：	宏立
原产地：	中国
类别：	电器、照明 / 热水器
标签︰	继电器 , 照明继电器 , 继电器配件
单价：	¥45 / 件
最少订量：	1000 件

发送查询

产品描述

一、适用范围和型号描述

1 、适用范围

HLR-72CTTAA(DPDT/30A/120VAC)功率继电器，额定电流30A 以接头端子(T型)为主,螺丝端子(B型)，印刷电路板用端子(P型)等. 适用于压缩机,加热器控制,马达,电源控制,复印机,传真机,照明灯控制,微波炉,包装机和食品加工机械等电器及设备的单相负载电路的控制. 本产品具有体积小，重量轻,线圈功耗低,触点负载大,抗冲击能力强，高可靠性等特性.

2 、型号及其含义

HL	R	-	7	2C	T	T	AA
企业代号	继电器	整箱装	序号	DPDT	120VAC	快速联接	底座支架安装

二、产品说明及主要技术参数

★　额定绝缘电压 Ui ： 600V

★　额定工作电压 Ue ： AC 277V

★　额定工作电流： Ie=16A （ AC-8b ), Ith=30A

★　机械寿命＞ 100万次

★　电寿命＞ 10万次

★　线圈工作电压范围: 70% ～110%Us

★　产品线圈工作电压 Us=12,24,36,48,110/120,220/240VAC

三、产品符合标准

	1 、符合UL508,IEC60947,GB14048标准。
	2 、获得 ISO9001 质量保证体系认证、 UL,Rohs认证。
	UL 证书编号: E251539

四、订货要求

为了保证您使用的需要，在您订货时请详细说明：

继电器规格型号，极数，线圈控制电压，额定工作电流，接线方式和包装方式等。

如果您要求如下：额定电流：30A，工作电压：240/277V，极数方式：DPDT，线圈控制电压：120VAC，接线方式：一组1/4"快速接头，负载：单相感性或线性负载，安装方式：底座支架安装（AA)，包装：120台／每箱（工厂包装）。那么您可选型是：HLR-72CTTAA

举列如下（包含此型号之派生规格）

Ie	极数方式	线圈控制工作电压				电机功率
Ie	极数方式	24VAC	120VAC	208/240VAC	277VAC	240VAC
30A	DPDT	HLR-72CQTAA	HLR-72CTTAA	HLR-72CUTAA	HLR-72CVTAA	2.5Kw
