二次元影像测量仪 怡信二次元 二次元测量仪 东莞二次元 影像测量仪 二次元特点及用途

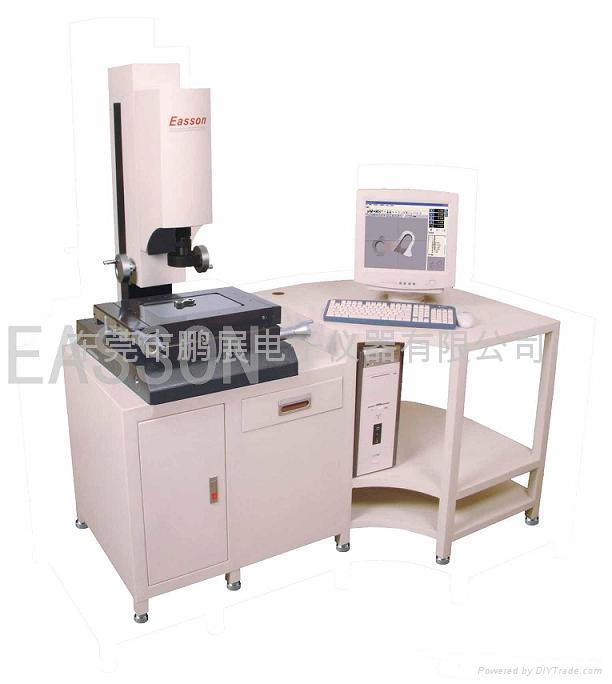

 影像测试仪采用由高解析度CCD及远心光学设计镜头（Telecentric Lens）所组成的高解析度，超低变形的影像放大系统，配合高精度工作台及光栅电子尺，将工件精确地放大，作有效的测量，检查，观察。
   二次元影像测量仪 怡信二次元 二次元测量仪 东莞二次元 影像测量仪 二次元能将工件精确地放大20-125倍，配合测量软件提供的各项高效率自动测量功能，测量效率远高于一般的光学投影仪。
  影像测量仪采用彩色的CCD影像放大系统，能将不同颜色，不同材质的工件清楚地显现于电脑显示屏上，效果远优于传统的光学投影仪，特别适用于卡尺和其它量具无法测量的曲线，超精细零件等测量。
  由于影像测量仪使用的光学系统比投影仪简单，因此工作台可安放在高精度的基准大理石支架上，因此可极之轻易达到非常高的几何精度和测量精度。
  所有EV系列的影像测量仪均可选配英国RENISHAW的高精度接触式测头，作为Z轴高度测量或简单的三座标测量。
  所有EV的影像测量仪均标配SPC统计分析软件，使用户可以轻松地对其加工流程进行科学化的分析，从而轻易地找出流程中的误差趋势，与及工序中存在的问题。此外，所有测量结果均可输出通用的办公软件，如Excel,Word等格式，方便用户保存，编制质量检查报告或作进一步的分析处理。
  EV系列的影像测量软件可将测量结果以图档DXF格式输出至各类通用的CAD软件，如AutoCAD,MasterCAM等等，方便用户使用于抄数应用。相反地，用户也可将DXF格式的图档输入EV的影像测量软件，作直观的测量比较。
二次元影像测量仪 怡信二次元 二次元测量仪 东莞二次元 影像测量仪 二次元
1、 二次元影像测量仪 怡信二次元 二次元测量仪 东莞二次元 影像测量仪 二次元技术参数：
量测行程(X,Y) ：250mm150mm
                              300mm200mm 　　
                              400mm300mm
                              600mm500mm
分辨率：           0.001mm X、Y轴线性
精    度：          U=(3+L/200 )μm
重复精度：      0.002 mm
影像系统：      Easson高解析CCD影像头（1/2”SONNY CCD Sensor及专用DSP
放大倍率：      光学放大倍率0.7-4.5X
影像放大倍率  20X-125X
照明系统：      可程式控制四路自动LED可调光源。
传动方式：      光杆传动＋双线性导轨
操作方式：      X、Y 手轮＋快移 Z 手轮
机台基座、      Z轴立柱：高精度花岗岩平台
仪器总重：      300 kg / 400 kg
量测软件：      光学视觉量测软件Easson 2D 自主开发，免费升级
数据输出：       放大摄像图形存档列印。 图形AutoCAD(dxf格式)，转入可编辑。 SPC分析，数据Word(doc格式)、Excel(xls格式)。
电        源：          AC 2205V、50H
使用环境：          温度 203 ℃ 湿度35%-65%
二、二次元影像测量仪 怡信二次元 二次元测量仪 东莞二次元 影像测量仪 二次元基本功能：
公/英制转换
绝对/相对坐标转换
两点间的距离
两线间的平均距离
两点/多点求线
两圆心距离
三点求弧
十字线选取
度/度分秒转换
极坐标转换
两线间的夹角
点线间的距离
三点/多点求圆
圆线距离
Bspline线
三、二次元影像测量仪 怡信二次元 二次元测量仪 东莞二次元 影像测量仪 二次元特殊功能
1.量测工件无需调节摆正，软件提供座标摆正
2.调节CCD参数设定，提高自适应力
3.量测工件图形化数据化显示输出，转成WORD、EXCEL
4.直接输出.DXF格式，与AutoCAD、Pro/e等其它CAD/CAM无缝联接
5.机台精度非线性补偿，提高量测精度
