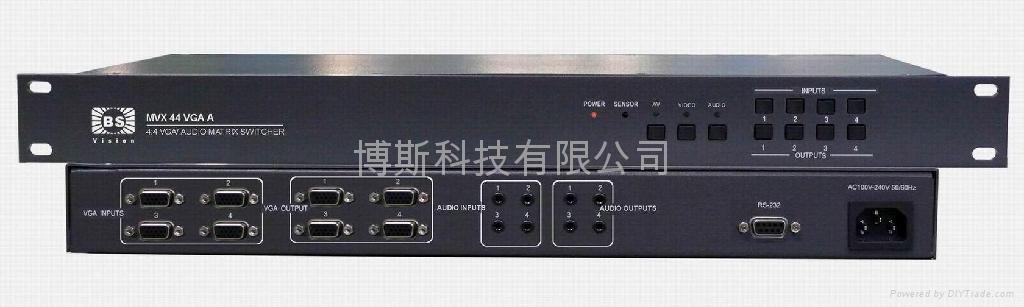

| Best MVX 44 VGA A为4路音视频信号输入,4路音视频信号输出高性能音视频信号切换矩阵器，用于将高分辨率音视频信源信号切换输出。安键、RS-232、遥控三种控制方式。MVX 44 VGA A置放于结构紧凑而耐用的金属机箱中，适合会议室、培训场所、家庭影院、指挥中心、出租、舞台环境等大量应用。
特性:
- 350MHz(-3dB)，满载的高带宽。
- 独立的VGA输入、输出端采用VGA母接口，音频输入、输出接
口采用4位3.5mm立体声接口。
- 支持视频信号类型有：RGBHV，RGBS，RGsB，RsGsBs
高清晰度电视(HDTV)，成分视频，s-video，复合视频(信号)。
- 音频信号支持：立体声，平衡或非平衡接法。
- 有掉电记忆功能带有断电现场保护功能。
- 按键、RS-232、遥控三种控制方式。
- 信号长距离传输失真补偿技术
- 标准1U金属机箱
- 内置国际通用电源
产品规格：
|
视频
|
|
增 益
|
0 dB
|
|
带 宽
|
250MHz (-3dB),满载
|
|
多通道对一通道串扰和
|
-60dB @10 MHz， -39dB @100 MHz
|
|
切换速度
|
200 ns(最长时间)
|
|
信号类型
|
RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， 成分视频，S-video， 复合视频（信号）
|
|
视频输入
|
|
接 口
|
15针HD 母接口
|
|
信号强度
|
1V p-p ： Y成分视频、S-video，复合视频； 0.7V p-p： VGA（电脑信号）；0.3V p-p： R-Y 与B-Y成分视频、 S-video
|
|
最小/最大电平
|
0.5V ~ 2.0V p-p
|
|
阻 抗
|
75 Ω
|
|
回波损耗
|
|
|
最大直流偏置误差
|
15mV
|
|
视频输出
|
|
接 口
|
15针HD 母接口
|
|
最小/最大电平
|
2.0V p-p
|
|
阻 抗
|
75 Ω
|
|
回波损耗
|
|
|
直流补偿
|
最大±5mV
|
|
同步信号
|
|
输入/输出信号类型
|
RGBHV, RGBS, RGsB, RsGsBs,复合视频,成分视频
|
|
视频制式
|
NTSC 3.58，NTSC 4.43，PAL，SECAM
|
|
输入电平
|
0.5V- 5.0V p-p,: 4.0V p-p 正常
|
|
输出电平
|
AGC-TTL: 5Vp-p, unterminated
|
|
输入阻抗
|
510 Ω
|
|
输出阻抗
|
75 Ω
|
|
最大传输延时
|
水平:90ns 垂直:160ns
|
|
最大上升/下降时间
|
4ns
|
|
极 性
|
正或负（与输入完全一致）
|
|
水平频率响应
|
15 kHz ~ 145 kHz
|
|
垂直频率响应
|
30 Hz ~ 170 Hz
|
|
音频信号
|
|
输入/输出接口
|
5 位3.5mm立体声接口
|
|
增 益
|
0 dB
|
|
频率响应
|
20 Hz ~ 20 kHz,
|
|
总谐波失真 噪声
|
0.05% @ 1 kHz （额定电压下）
|
|
信噪比（S/N）
|
>90dB
|
|
立体声分离度
|
>80dB @ 1 kHz
|
|
共态抑制比（CMRR）
|
>75dB @: 20 Hz ~ 20 kHz
|
|
信号类型
|
立体声或平衡接法
|
|
增益误差
|
±0.1dB @20 Hz ~ 20 kHz
|
|
最大输出电平
|
+19.5dBu, （平衡或/ 非平衡接法）
|
|
控制种类
|
|
串行控制接口
|
RS-232, 9-针母 D型 接口
|
|
波特率与协议
|
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
|
|
串行控制口结构
|
2 = TX, 3 = RX, 5 = GND
|
|
|
|
|
规格
|
|
电 源
|
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
|
|
温 度
|
储存、使用温度: -20° ~ +70°C
|
|
湿 度
|
储存、使用湿度:10% ~ 90%
|
|
机箱尺寸
|
485(L)X250(W)X43.5mm(H)
|
|
产品重量
|
约1.8kg
|
|
平均故障间隔时间
|
35,000 小时
|
|
质 保
|
半年包换，1年免费保修,终生维护
|
|
|
