TA-400 轨道组合式端子台

1. 额定电流: 400安培 (共有10安培~400安培可供选购)
2. 额定电压: 600伏特
3. 外观尺寸: 50.0+38.0*106.0*50.0mm (长*宽*高),
4. 适用导线: 280mm2 /  350
5. 螺丝大小: M10
6. 塑胶本体采用耐冲击与防火耐燃等级UL94-V2的工程塑胶原料来制造
7. 组合式设计可依客户需要而结合边盖组装成任意电气回路数
8. 可安装固定在面板上或是35mm宽的轨道上
9. 附有码标纸条供电路标示或书写
10. 附透明防尘盖或可另外提供保护上盖供选购
11. 可广泛应用于各种接线场合, 例如: 配电盘, 控制面板, 变压器, 机械设备, 不断线系统, 发电机组, 冷冻空调, 电池组, 照明设备, 船舶飞机等等
12. 符合欧盟之RoHS有害物质限用的指令
13. 品质优良
14. 价格具竞争力
15. 快速供货
16. 满意的服务
17. 网址 : http://www.shining.com.tw/2CT/CT_terminal_blocks_TA.htm

享历 TA系列 轨道组合式端子台. 额定电压: 600V, 额定电流: 10A~400A. 可组合成任意P数, 安装于35mm宽轨道上。

产品型号: TA-010, TA-020, TA-030, TA-040, TA-060, TA-100, TA-150, TA-200, TA-300, TA-400 轨道组合端子台

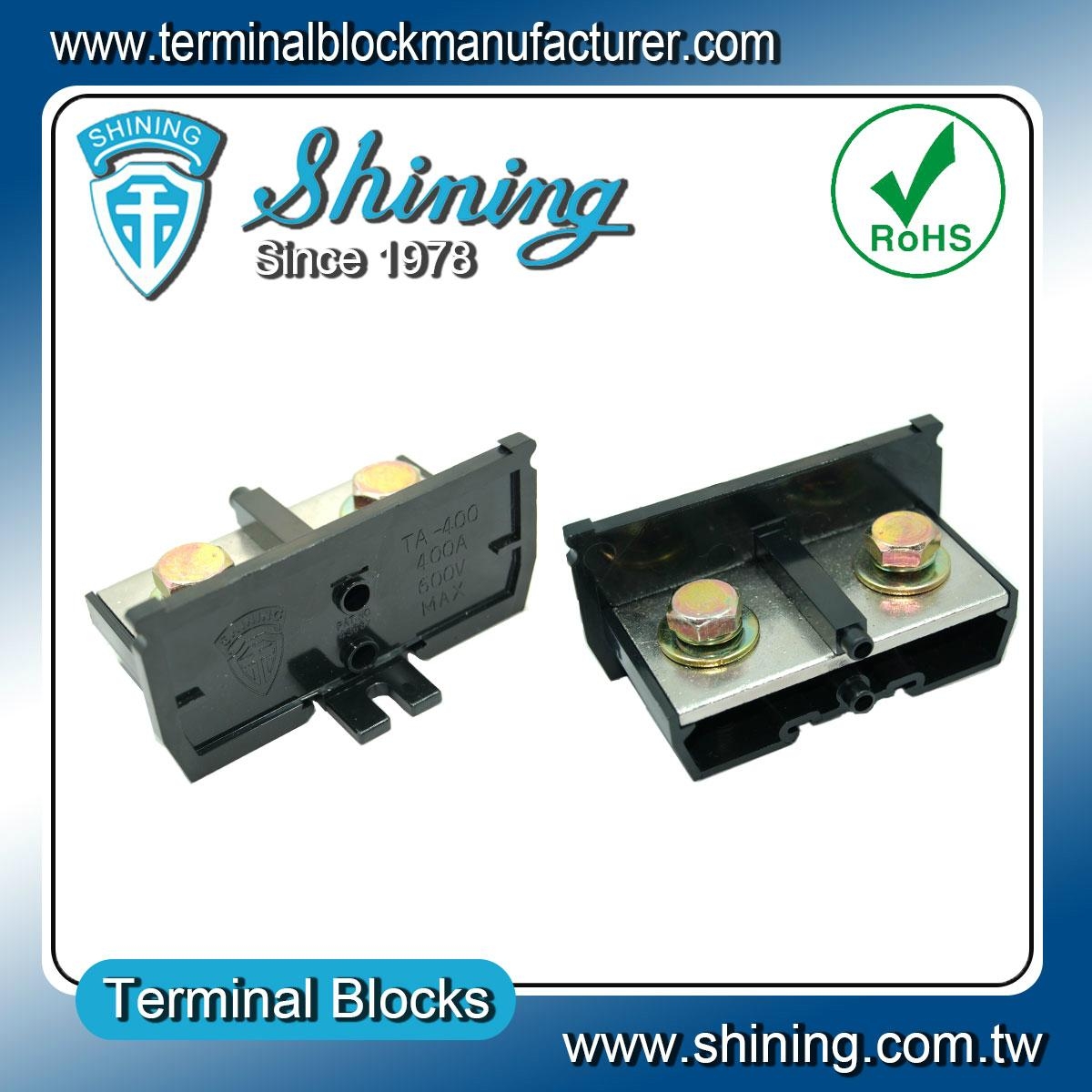

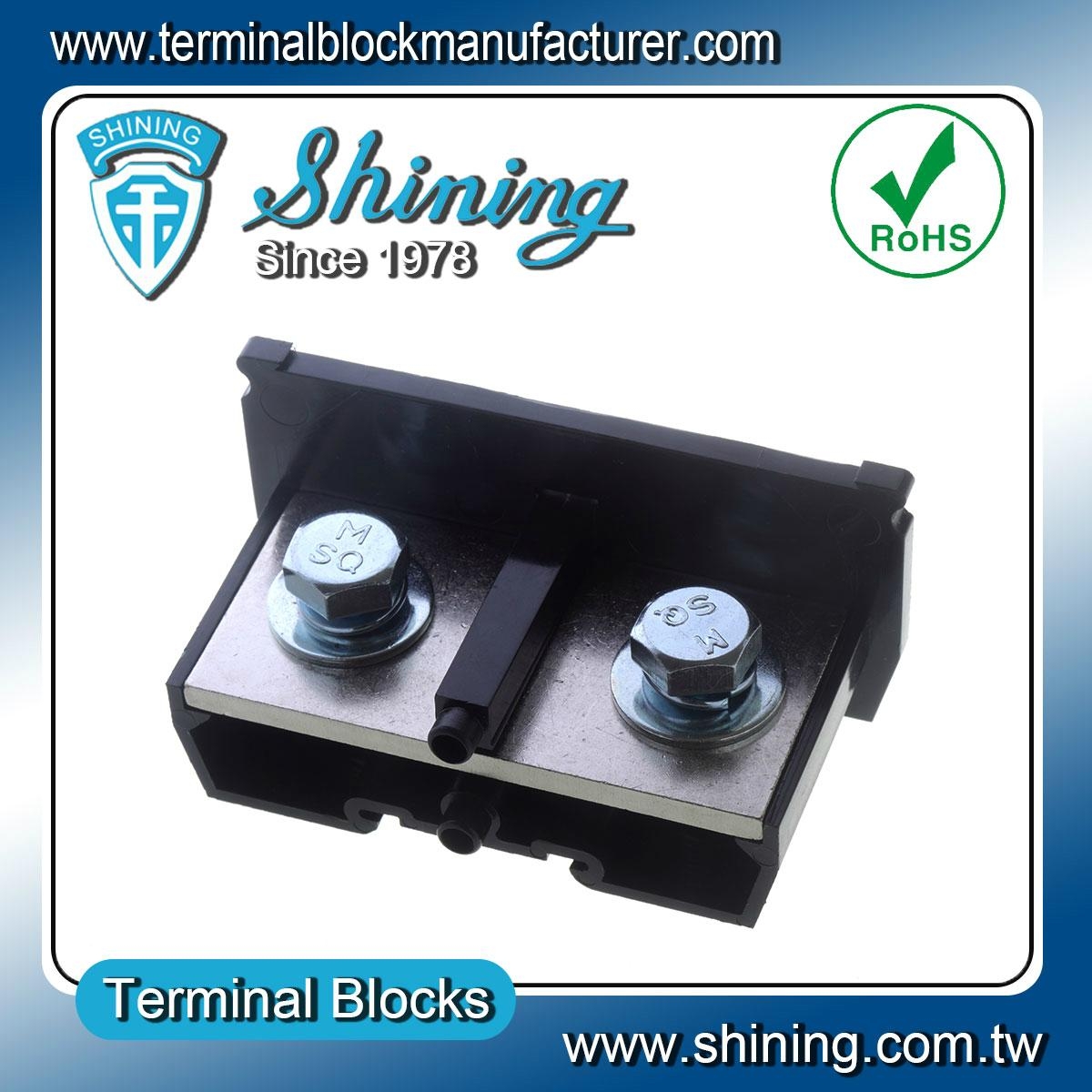

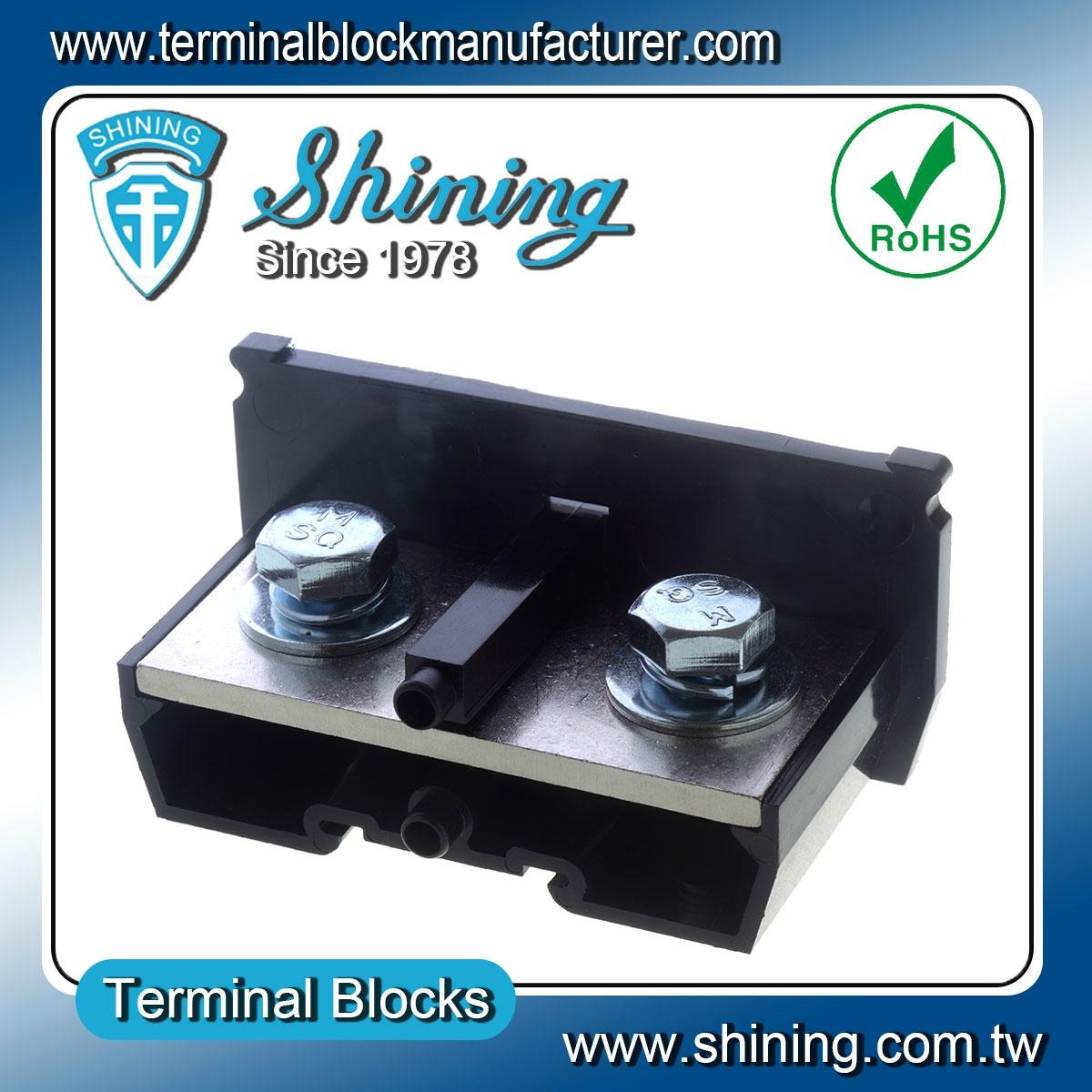

TA 系列 轨道组合式端子台 产品照片
产品型号	TA-010	TA-020	TA-030	TA-040	TA-060	TA-100	TA-150	TA-200	TA-300	TA-400
规格 / 尺寸
总长度 (L) [mm]	8.8*n+17	10.7*n+16.5	13.0*n+17	15.0*n+17	20.5*n+34	26.5*n+35.5	30.0*n+34	35.0*n+35	42.0*n+34	50.0*n+35
参考长度 (L1) [mm]	8.8*n+12	10.7*n+11	13.0*n+11	15.0*n+11	20.5*n+17	26.5*n+18.5	30.0*n+16	35.0*n+18	42.0*n+17	50.0*n+17
跨距 (A) [mm]	7	8	10	12	16.5	22.5	26	31	37	45
节距 (B) [mm]	8.8	10.7	13	15	20.5	26.5	30	35	42	50
宽度 (W) [mm]	38	38	38	38	50	64	70	80	106	106
参考宽度 (W1) [mm]	20.5	20.5	20.5	20.5	24	24	24	24	24	24
高度 (H) [mm]	28	28	28	28	38	41	42	47	50	50
螺丝 (C) (铁, 镀锌)	M3	M4	M4	M5	M6	M8	M8	M10	M10	M10
额定扭力矩 [N-m]	0.5	1.2	1.2	2.0	2.5	6.0	6.0	10	10	10
额定扭力矩 [in-lb]	4.4	10.6	10.6	17.7	22.1	53.1	53.1	88.5	88.5	88.5
电极P数 (电路数)	可组合成任意P数 (n:表示电极数目) 端子台				可组合成任意P数 (n:表示电极数目) 端子台
电气规格
额定电压 [V]	600				600
额定电流 [A]	10	20	30	40	60	100	150	200	300	400
适用导线规格 [mm2]	1.6 mm2	4.0 mm2	6.0 mm2	10 mm2	16 mm2	35 mm2	60 mm2	100 mm2	175 mm2	280 mm2
适用导线规格 [AWG]	AWG 16	AWG 12	AWG 10	AWG 8	AWG 6	AWG 2	1/0	3/0	350	550
材料
绝缘塑胶材料	PC				PC (PA66)
颜色	黑 (白, 蓝, 红, 棕, 灰, 等等...)				黑 (白, 蓝, 红, 棕, 灰, 等等...)
防火耐燃等级	UL94V-2 (UL94V-0)				UL94V-2 (UL94V-0)
工作温度 [oC]	-400C~+1100C (Max: +2200C)				-400C~+1100C (Max: +2200C)
金属导体	黄铜镀镍 (若有特殊需求且数量足够, 客户亦可指定红铜镀锡)				黄铜镀镍 (若有特殊需求且数量足够, 客户亦可指定红铜镀锡)
零配件	码标纸条与透明防尘盖随购买之端子台附赠相对数量，其他配件为选购品。 可选购硬壳之透明保护盖来替代透明防尘盖。
边盖	TA-010EP				TA-060EP	TA-100EP	TA-150EP	TA-200EP	TA-300EP	TA-400EP
