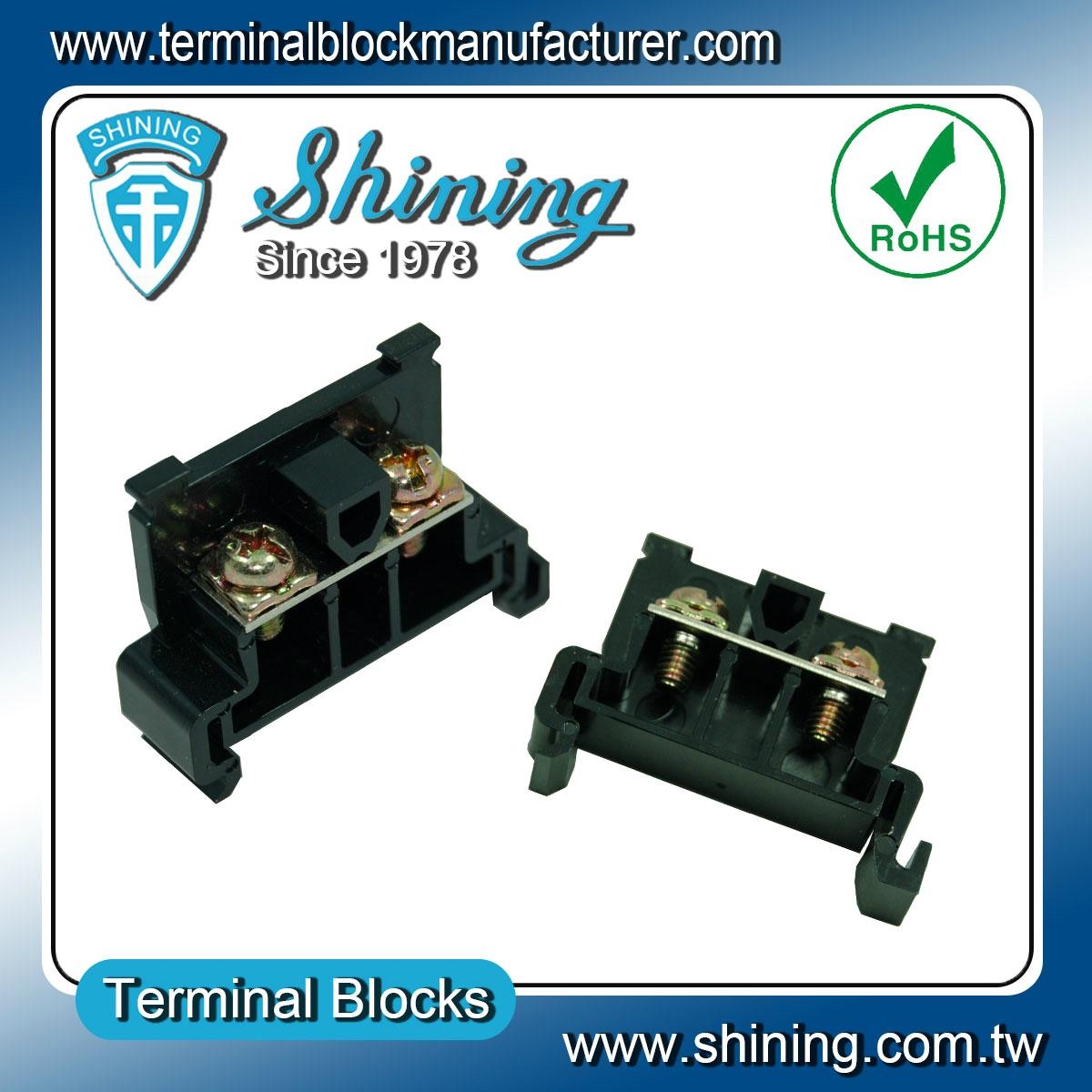

TR-20 轨道组合式端子台 Terminal Block

TR-20 轨道组合式端子台 Terminal Block
型号:TR-20
品牌:享历
原产地:台湾 中国
类别:电子、电力 / 电子元器件 / 端子、连接器
标签︰端子台 , 轨道式端子台 , 组合式端子台
单价: -
最少订量:1600 件

产品描述

型号: TR-20  轨道组合式端子台


1. 额定电流: 20安培 (共有10安培~40安培可供选购)
2. 额定电压: 600伏特
3. 外观尺寸: 11.0+3.0*42.0*30.0mm (长*宽*高),
4. 适用导线: 6.0mm2 / AWG 12
5. 螺丝大小: M4
6. 塑胶本体采用耐冲击与防火耐燃等级UL94-V2的工程塑胶原料来制造
7. 组合式设计可依客户需要而结合边盖组装成任意电气回路数
8. 可安装固定在35mm宽的轨道上
9. 附有码标纸条供电路标示或书写
10. 附透明防尘盖或可另外提供保护上盖供选购
11. 可广泛应用于各种接线场合, 例如: 配电盘, 控制面板, 变压器, 机械设备, 不断线系统, 发电机组, 冷冻空调, 电池组, 照明设备, 船舶飞机等等
12. 符合欧盟之RoHS有害物质限用的指令
13. 品质优良
14. 价格具竞争力
15. 快速供货
16. 满意的服务
17. 网址 : http://www.shining.com.tw/2CT/CT_terminal_blocks_TR.htm

产品型号

TR-10 TR-20 TR-30 TR-40

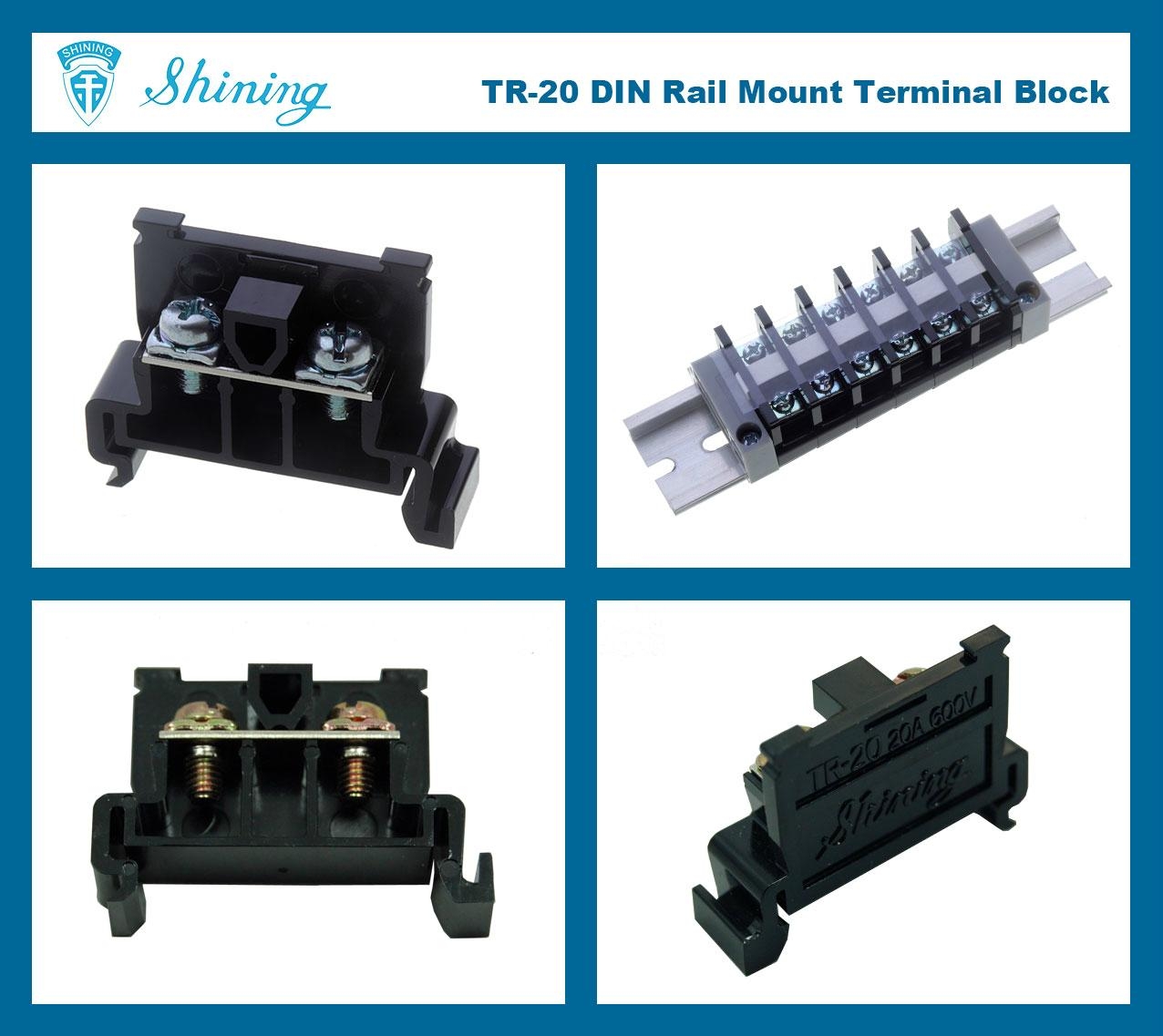

TR 系列 轨道固定式端子台 产品照片

规格 / 尺寸   TR series terminal blocks

TR series terminal blocks Drawing

总长度 L [mm] 9*n+3 11*n+3 13*n+3 15*n+3
参考长度 L1 [mm] 9*n 11*n 13*n 15*n
跨距 A [mm] 7.5 8.5 10 12
节距 B [mm] 9 11 13 15
宽度 W [mm] 42
高度 H [mm] 30
螺丝 C (铁, 镀锌) M3 M4 M4 M5
额定扭力矩 [N-m] 0.5 1.2 1.2 2.0
额定扭力矩 [in-lb] 4.4 10.6 10.6 17.7
电极P数 (电路数) 可组合成任意P数 (n:表示电极数目)
电气规格
额定电压  [V]

600

额定电流 [A] 10 20 30 40
适用导线规格  [mm2] 1.6 mm2 4.0 mm2 6.0 mm2 10 mm2
适用导线规格  [AWG] AWG 16 AWG 12 AWG 10 AWG 8
材料
绝缘塑胶材料 PC
颜色 黑  (白, 蓝, 红, 棕, 灰, 等等...)
防火耐燃等级 UL94V-2  (UL94V-0)

工作温度  [oC]

-400C~+1100C (Max: +2200C)

金属导体 黄铜镀镍
 (若有特殊需求且数量足够, 客户亦可指定红铜镀锡)
零配件

 码标纸条与透明防尘盖随购买之端子台附赠相对数量,其他配件为选购品。
 可选购硬壳之透明保护盖来替代透明防尘盖。

边盖 TR-10EP TR-20EP TR-30EP TR-40EP
档片 TE-002, TA-002, (TA-002H), TF-ECL, (TF-ECH)
适用 轨道 TA-001A, TA-001S (35mm宽轨道)
透明保护盖 (硬) M-PCV-S015 M-PCV-S025 M-PCV-A010 M-PCV-A010
透明防尘盖 (软) M-CV-010
码标纸条 M-MKS-010 (-XXX: 表示其长度)
固定用铁棒 M-MRD-010S (-XXX: 表示其长度)

备注

例: TR-30-08P (TR-30的8P组合)
