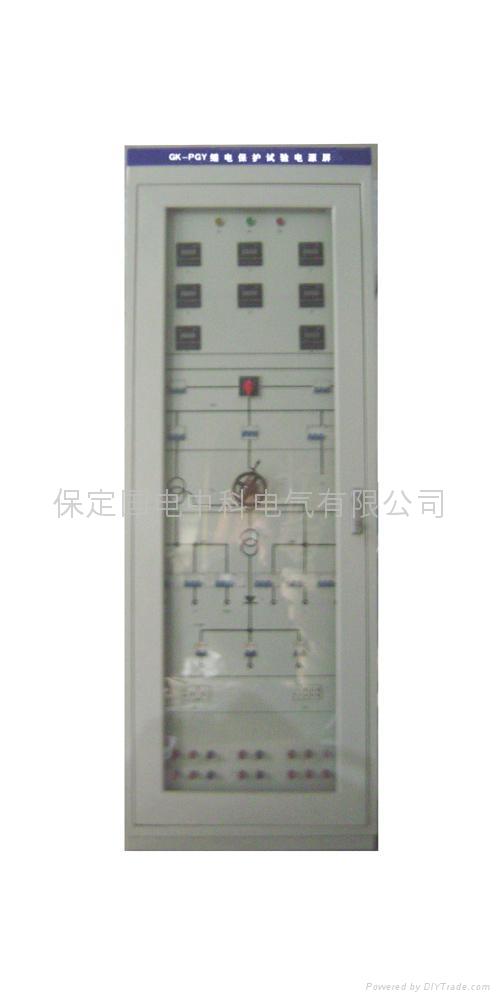

GK-PGY型继电保护试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护试验条例》和电力工业部颁发《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品。它为现场继电保护试验工作提供了可靠、稳定、方便的交直流试验电源，为提高继电保护试验工作的质量，保障人身、设备安全提供了可靠保证。

◆本设备适用于发电厂、变电站及大中型工业企业，可作为标准的继电保护试验电源。

◆采用双路电源供电，可手动、自动切换。使用接触器可带负荷切换，保证了供电的可靠性。

◆交流电源采用大容量隔离变压器，将系统电源与试验电源进行隔离，并在初级与次级之间加装屏蔽层，使试验电源免受电网暂态过程和其他谐波干扰。变压器采用△/Y0接线方式，大大削弱了三次谐波，保证了电源质量。

◆直流电源可以连续平滑的调节电压，以适应不同试验项目的需要

◆交流电源的控制均采用DZ47-60型自动开关，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能。

◆输出交流电源装有漏电保护开关，确保试验人员的安全。该开关具有性能稳定，灵敏度高，动作可靠等优点，有短路、过负荷自动跳闸功能。

◆直流回路使用GM32M直流断路器，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能。





◆绝缘电阻：在标准试验大气条件下，装置各回路与外壳之间绝缘电阻不小于10MΩ；各独立回路之间绝缘电阻不小于10MΩ。

◆介质强度：在标准试验大气条件下，上述各回路以及各独立回路之间分别能耐受交流50Hz，电压2kV（有效值），历时1min试验，而无绝缘击穿或闪络现象。

◆冲击电压：在标准试验大气条件下，各交流回路和直流回路分别对外壳，应能承受5kV（峰值）的标准雷电波短时冲击检验。

◆交流回路使用DZ47-60小型自动开关，机械寿命通断大于2万次，瞬时分断电流可达（4～7）Ie。

◆直流回路使用GM32M直流断路器，瞬时分断电流可达（3～10）Ie（可选）。



◆使用场所应有防止雨雪侵袭的措施。

◆海拔高度不超过2000米。

◆周围空气温度：-5℃～+40℃。

◆在40℃时空气湿度不超过50%，在较低温度时允许有较高的相对湿度，在20℃时不超过90%。

◆使用场所机械振动振幅不大于0.05mm，频率不大于600次/分。

◆安装倾斜度与铅垂线相差不大于5°。

◆周围介质无爆炸危险，无导电尘埃与腐蚀性气体

主要技术指标

◆额定输入电压：三相220Ｖ/380V，频率50Hz。；

◆额定输出电压：220V/380V，三相四线，共三路输出；

◆58V/100V， 三相四线，共三路输出。

◆三相输入平衡时，输出不平衡度小于1%。

◆三次谐波分量小于3%。

◆输入变压器容量15kVA，在八小时工作制情况下，最大输出电流为3×22.8A。

◆电源输入为交流三相380V；

◆输出直流电压0～250V连续可调，分三路输出；

◆整流变压器容量5kVA，在八小时工作制情况下，最大输出电流20A；

◆输出直流纹波系数K<1.5%。
