微波感应器是以微波多普勒原理为基础,平面型天线作感应系统,以微处理器作控制。整机关键元器件均为进口器件,方案设计、选择器件均确保了产品可靠性。
微波感应器的特点:
微波感应器是以10.525GHz微波频率发射、接收. 其探测方式具有如下优点:
1. 非接触探测。
2. 不受温度、湿度、噪声、气流、尘埃、光线等影响,适合恶劣环境。
3. 抗射频干扰能力强。
4.探测范围10mm—4m。

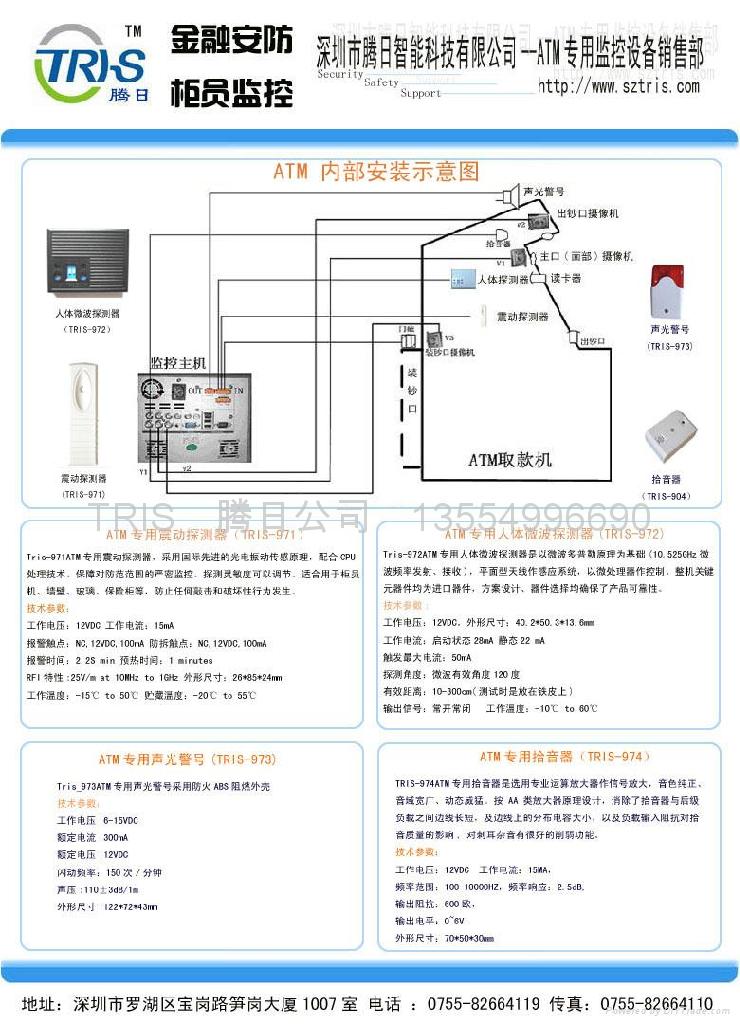

它主要用于照明开关,监控视频头开关,相机自动感应开关,自动门控制开关、安全防范系统.ATM自动取款机的录相控制系统、火车自动信号机等场所。
技术相关参数
1.ABS外壳.
2.规格:40.2*50.3*13.6(MM)
3.配2.54-04Y*2.0-04y,60CM(1007#26#)线材.
4.微波有效角度120度。.
5.工作电压:DC12V。.
6.工作电流:启动状态28mA 静态22 mA 触发最大电流:50mA
7.有效距离:10cm---300cm(测试时是放在铁皮上)
8.输出信号:常开常闭
9.环境温度:-10度到+60度
二.操作方法
1. 引线:
红线-----------电源
黑线-----------GND
白线-----------开关信号
蓝线-----------开关信号
2.开机说明:
上电绿灯常亮17S延时,17S后正式进入工作状态。
3.灵敏度:
调指示灯下的电位器,逆时针旋转时灵敏度减弱,距离缩小,扭到底为关掉。顺时针旋转时灵敏度增加,距离增大,扭到底为桎机,灵敏度太高,微波一直处于报警状态。
4.脉冲调试:
调板面上的拨动开关,可调正输出脉冲的长度,详细请看说明书。
|
