德国IBA DIGI-13型CR和DR性能检测模体



德国IBA公司 DIGI-13型CR和DR性能检测模体用于CR和DR成像系统的质量检测(包括 均匀性、空间分辨力、低对比分辨率、可见光野和X射线野的校准和伪影等)。



DIGI-13型CR和DR性能检测模体产品简介：

根据DIN 6868-13标准，用于CR和DR成像系统的质量检测(包括 均匀性、空间分辨力、低对比分辨率、可见光野和X射线野的校准和伪影等)

在1毫米厚的铜质基板(300 x 300 x 1.0 mm) 上有：

1.动态步进式楔形梯, 含有不同的射线吸收系 数的7 阶步进式楔形梯: 0.00, 0.30, 0.65, 1.00,1.40, .85和2.3 mm 铜厚度动态范围

2.低对比度测试体, 由铝质圆盘组成, 直径10毫米, 在70kV时产生的对比度范围为：0.8%, 1.2%,2.0%, 2.8% , 4.0% 和5.6%

3.分辨率检测(线对卡): 检测空间分辨率0.6 –5.0 Lp/mm, 45°旋转设计

4.标记区为信号标准化和均匀性检测

5.不同尺寸的暗盒边缘区域标记

患者等效衰减模体

患者等效衰减模体，由25 毫米纯铝材料制作,用于模拟患者腹部体厚条件，配合常规摄影、透视和CR/DR 摄影检测模体的联合使用。

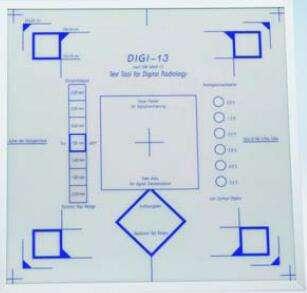

Construction of the test device DIGI-13
Basic copper plate (300 x 300 x 1.0 mm) with
Dynamic step wedge, made of copper

➀, with different radiation absorption, 7 steps ascending: 0.00, 0.30, 0.65. 1.00, 1.40, 1.85 and 2.3 mm Cu, for controlling the dynamic range Low contrast objects, made of aluminium disks

➁, with a diameter of 10 mm, producing a contrast of 0.8 %, 1.2 %, 2.0 %, 2.8 % , 4.0 % and 5.6 % at 70 kV, for determination of contrast resolution Resolution test (lead foil)

➂, 0.6 – 5.0 lp/mm, 45° rotated, for checking spatial resolution Marked areas for signal standarization and homogenity check

➃Alignment marks for different cassette sizes
