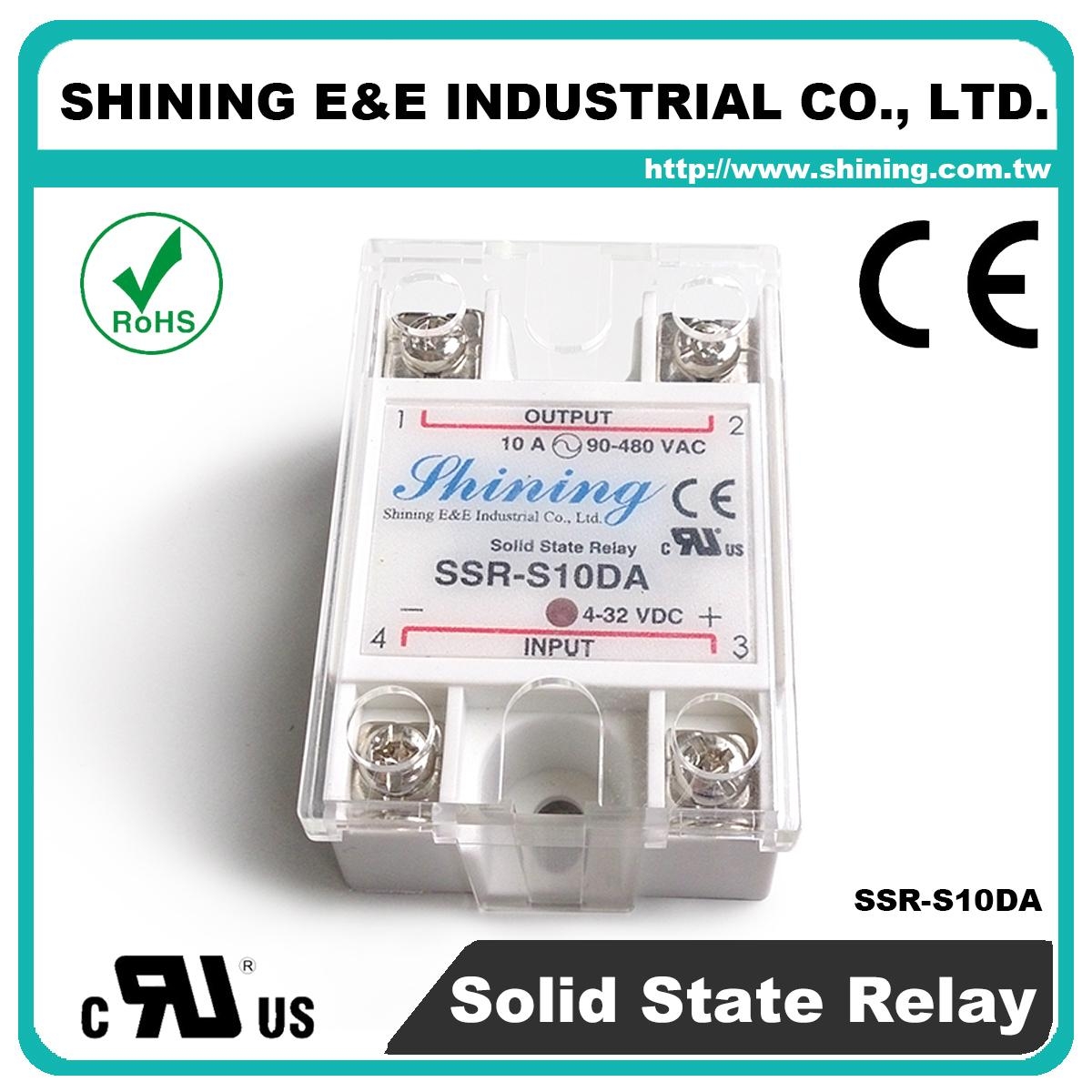

SSR-S10DA DC to AC 单相固态继电器

1. 输入控制电压: 4~32 VDC
2. 最大负载电流: 10A
3. 输出负载电压: 24~280 VAC
4. 最低破坏电压: 600V
5. 切换型式: 零点触发
6. 隔离阻抗: 50MΩ/500 VDC
7. 可安装固定在面板上
8. LED灯状态显示

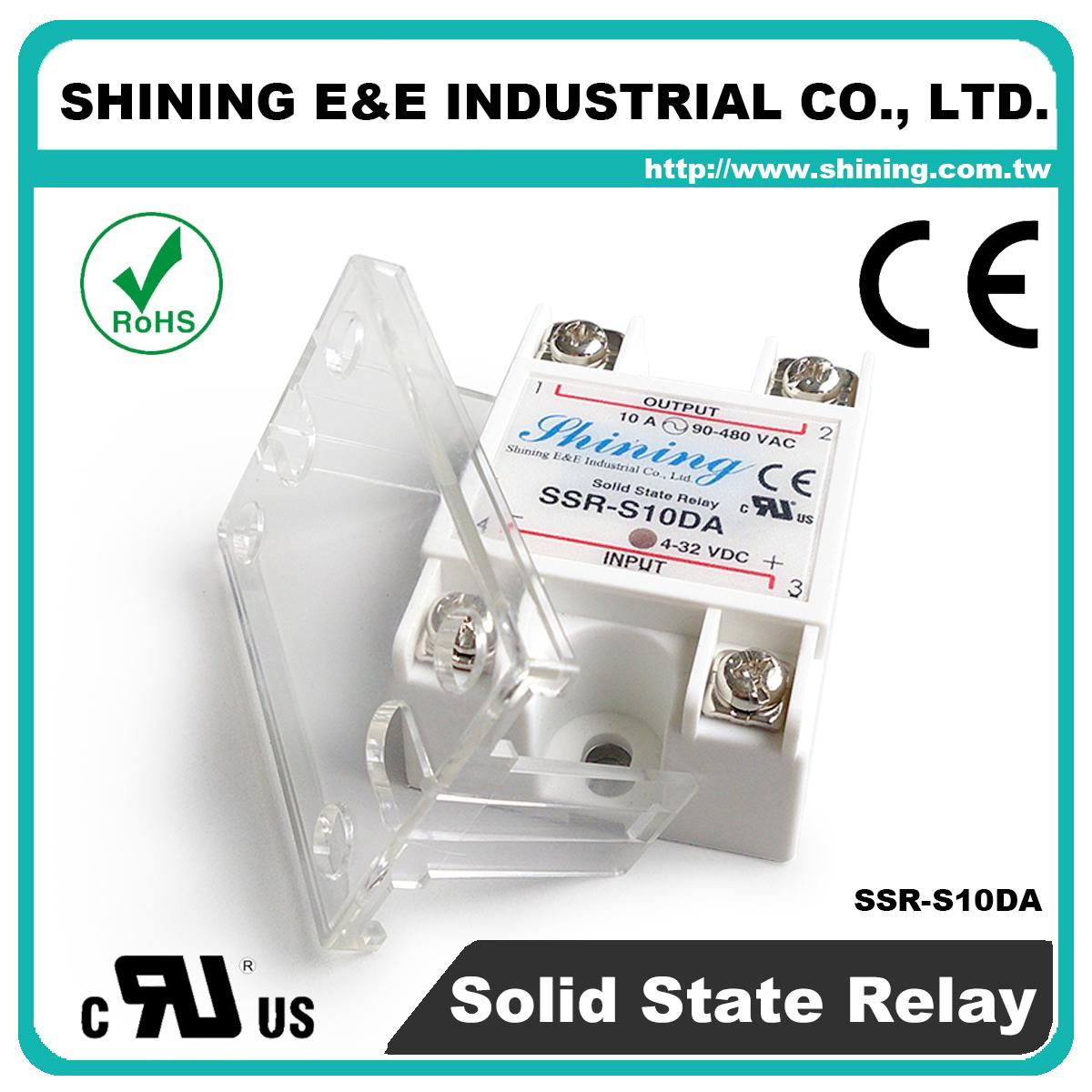

9. 附透明防尘盖或可另外提供保护上盖供选购
10. 经UL 与 cUL 认可. File No. E301692, 产品符合CE规定
11. 可广泛应用于各种接线场合, 例如: 配电盘, 控制面板, 变压器, 机械设备, 不断线系统, 发电机组, 冷冻空调, 电池组, 照明设备, 船舶飞机等等
12. 网址 : http://www.shining.com.tw/2CT/CT_ssr_single_phase_dc_to_ac.htm

单相固态继电器 SSR-S 型号	SSR-S10DA 单相固态继电器SSR	SSR-S25DA 单相固态继电器SSR	SSR-S40DA 单相固态继电器SSR	SSR-S10DA-H 单相固态继电器SSR	SSR-S25DA-H 单相固态继电器SSR	SSR-S40DA-H 单相固态继电器SSR
规格 / 尺寸
长 x宽 x高 (L x W x H)	57 x 42 x 24 mm	57 x 42 x 24 mm	57 x 42 x 24 mm	57 x 42 x 24 mm	57 x 42 x 24 mm	57 x 42 x 24 mm
参考 长度L1 x 宽度W1	43.8 x 27 mm	43.8 x 27 mm	43.8 x 27 mm	43.8 x 27 mm	43.8 x 27 mm	43.8 x 27 mm
参考 长度L2 x 宽度W2	46.3 x 12 mm	46.3 x 12 mm	46.3 x 12 mm	46.3 x 12 mm	46.3 x 12 mm	46.3 x 12 mm
参考直径 (Ø)	5 mm	5 mm	5 mm	5 mm	5 mm	5 mm
电气规格
最大负载电流	10 A	25 A	40 A	10 A	25 A	40 A
切换型式	零点触发	零点触发	零点触发	零点触发	零点触发	零点触发
输入控制电压	4~32 VDC	4~32 VDC	4~32 VDC	4~32 VDC	4~32 VDC	4~32 VDC
输入电流	20mA@ 32 VDC	20mA@ 32 VDC	20mA@ 32 VDC	20mA@ 32 VDC	20mA@ 32 VDC	20mA@ 32 VDC
关闭电压	0~2.5 VDC	0~2.5 VDC	0~2.5 VDC	0~2.5 VDC	0~2.5 VDC	0~2.5 VDC
输出负载电压	24~280 VAC	24~280 VAC	24~280 VAC	90~480 VAC	90~480 VAC	90~480 VAC
瞬间承受最大电流 (最大周期峰值浪涌)	120 A	250 A	400 A	120 A	250 A	400 A
最低破坏电压	600 V	600 V	600 V	600 V	600 V	600 V
开启及关闭时间	小于 1/2 AC 周期	小于 1/2 AC 周期	小于 1/2 AC 周期	小于 1/2 AC 周期	小于 1/2 AC 周期	小于 1/2 AC 周期
隔离阻抗	50 MΩ / 500 VDC	50 MΩ / 500 VDC	50 MΩ / 500 VDC	50 MΩ / 500 VDC	50 MΩ / 500 VDC	50 MΩ / 500 VDC
最大导通压降	1.6 V / 25oC	1.6 V / 25oC	1.6 V / 25oC	1.6 V / 25oC	1.6 V / 25oC	1.6 V / 25oC
材料
基座塑胶材料	工程塑胶
颜色	白
零配件
保护盖	SSR-S-CV (可选购)
散热片(散热器)	HS-60XXX系列 (HS-60050, HS-60100, HS-60150, HS-60200)
国际认证	UL/cUL认证E301692, CE, LVD
