精密过滤器概述

工作原理

精密过滤器

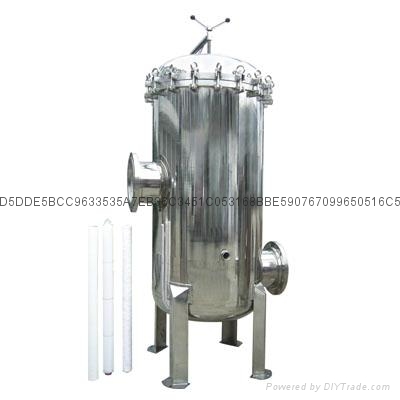

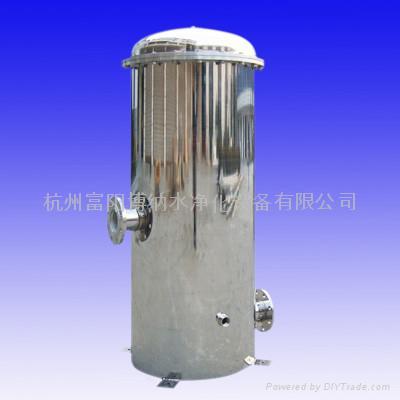

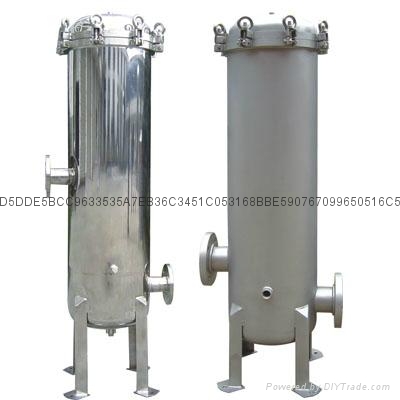

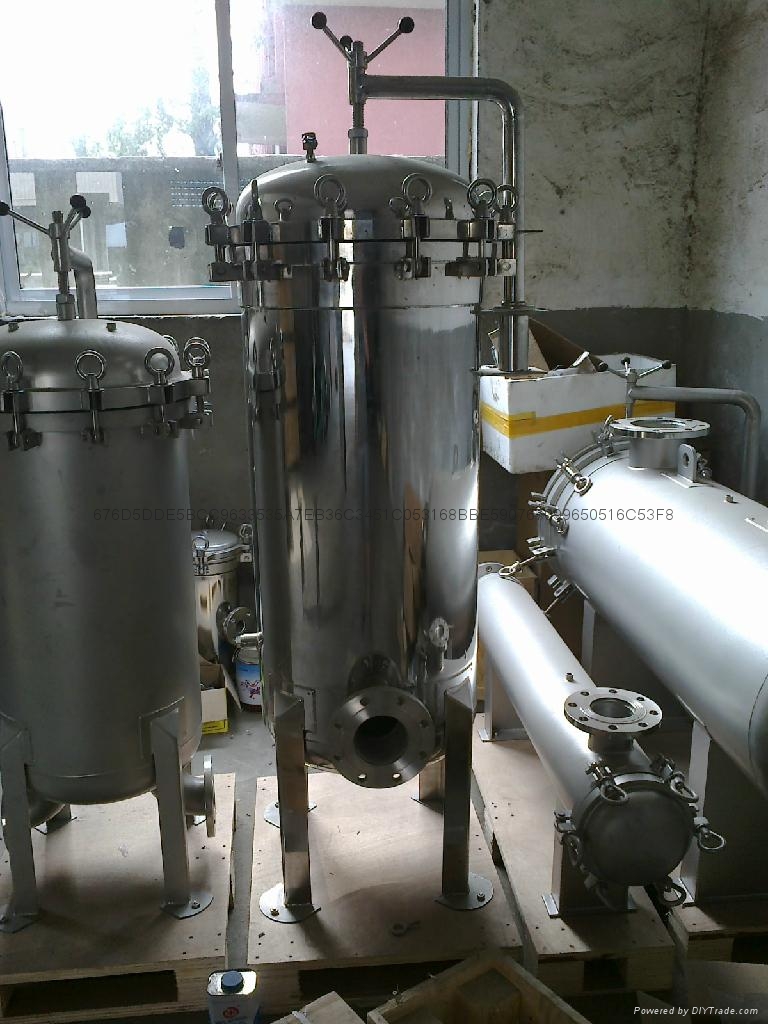

精密过滤器(又称作保安过滤器)，筒体外壳一般采用不锈钢材质制造，内部采用PP熔喷、线烧、折叠、钛滤芯、活性炭滤芯等管状滤芯作为过滤元件，根据不同的过滤介质及设计工艺选择不同的过滤元件，以达到出水水质的要求。机体也可选用快装式，以方便快捷的更换滤芯及清洗。中热机械精密过滤器广泛应用于制药、化工、食品、饮料、水处理、酿造、石油、印染、环保等行业，是各类液体过滤、澄清、提纯处理的理想设备。

结构特点

精密过滤器具有纳污能力高、耐腐蚀性强、耐温好、流量大、操作方便、使用寿命长、没有纤维脱落等诸多特点。各种涂装设备顶棉过滤及框架式、袋式过滤器，适用于精细化工，油品，食品医药，水处理等场合。

精密过滤器应用

用于各种悬浮液的固液分离，适用范围广，适用于医药。食品。化工。环保。水处理等工业领域、各种涂装设备顶棉过滤及框架式、袋式过滤器，适用于精细化工，油品，食品医药，水处理等场合。

2 精密过滤器特点：

1、高效能去除水、油雾、固体颗粒，100%去除0.01μｍ及以上颗粒、油雾浓度控制在0.01ppm/wt；

2、结构合理，体积小、重量轻；

3、带有防护罩塑胶外壳和铝合金外壳可选择。

4、三级分段净化处理，使用寿命长 。

3 精密过滤器材料：

1、外壳：铝合金；

2、防护罩：塑胶杯、聚碳酸脂、金属杯、铝合金；

3、滤芯材料：B、C系列环保特殊纤维、不织布；D系列、活性碳；

4、 液位指示器、金属杯、PV。

精密过滤器

4 Q级精密过滤器

通用范围：一般往复式空压机前置过滤

材质：多层玻璃纤维滤芯

滤杂质：5MICRON

滤油含量：5PPM

最大压力：16KG/CM

最高温度：65℃

一般压差：0.2KG/CM

最大压差：0.7KG/CM

功能：将压缩气内大量的油气滤到5PPM以内及滤除杂质颗粒至5MICRON

5 P级精密过滤器

通用范围：一般螺旋式空压机前置过滤

材质：多层玻璃纤维滤芯

滤杂质：1MICRON

滤油含量：0.5PPM

最大压力：16KG/CM

最高温度：65℃

一般压差：0.17KG/CM

最大压差：0.7KG/CM

功能：将压缩空气内的油气滤除至0.5PPM以以滤除杂质颗粒至1MICRON以下

6 S级精密过滤器

通用范围：一般空气压缩机后置过滤

材质：多层玻璃纤维滤芯

滤杂质：0.01MICRON

滤油含量：0.01PPM

最大压力：16KG/CM

最高温度：65℃

一般压差：0.275KG/CM

最大压差：0.7KG/CM

功能：将压缩空气中微量油气精密滤除至0.01PPM同时滤除空气中杂质颗粒至0.01MICRON达到无油标准的高品质压缩空气 。

7 C级精密过滤器

通用范围：用高度精密过滤专用

材质：活性碳滤芯

滤杂质：0.03MICRON

滤油含量：0.003PPM

最大压力：16KG/CM

最高温度：65℃

一般压差：0.75KG/CM

最大压差：0.7KG/CM

功能：一般用于滤除压缩空气中的臭氧，非常微细的油气及超微颗粒

精密过滤器为了能达到高精密过滤品质，采用了多层不同过滤材质，其中包含了硼矽酸盐的纤维层、玻璃纤维层、活性炭纤维层、多层不织布层及不锈钢网层。唯有如此才能达到无油，无杂质高品质空气。

7.1 精密过滤器提供5种过滤级别的过滤器：

A级—预过滤

可滤除大于25微米的颗粒。

B级—高效全面保护

可滤除大于1微米的颗粒，包括凝结的液态水分及油脂，确保在21℃下剩余油脂悬浮粒含量不超过0.5mg/m3（0.5ppm）

C级—高效无油保护

可滤除大于0.01微米的颗粒，包括水分及油脂悬浮粒，确保在21℃下剩余油脂悬浮粒含量不超过0.01mg/m3（0.01ppm）。（在此级前需加B 级过滤器）。

D级—活性碳过滤

可滤除油蒸气和异味，确保在21℃下剩余油含量不超过0.003mg/m3（0.003ppm）（不含包括甲烷）。（在此级前需加C级过滤器）（CD级过滤器组合了C级和D级过滤器）

E级—全面灰尘保护

可滤除大于1微米的灰尘颗粒。

保安过滤器-介绍 精密过滤器又称保安过滤器，一般设置在压力容器之前，以去除浊度1度以上的细小微粒，来满足后续工序对进水的要求；有时也设置在整个水处理系统的末端，防止细小微粒（如破碎的树脂）进入成品水。

保安过滤器-相关信息

精密过滤器具有以下特点：

.能有效除去液体中的悬浮物、铁锈等。

.可承受较高的过滤压力。

.独特的深层网孔结构使滤芯有较高的容渣负荷能力。

.滤芯可用多种材质制作,以适应各种流体过滤的需要。

.外形体积小,过滤面积大,阻力小,使用寿命长

7.2 二、精密过滤器产品优势

图一

图二

空气净化设备-精密过滤器（左图）产品优势

G型螺纹连接外壳,从G1/4至G3

优质压铸铝

内外镀铬,防止腐蚀

粉末喷涂,确保高质之外表面

F型法兰连接外壳,从DN80至300

低碳钢焊接容器

经喷砂,清洁和除油

内外表面聚酯底漆

外表面丙烯酸面漆

空气净化设备-精密过滤器滤芯（右图），有过滤器“心脏“之称.它的过滤面积是卷筒式滤芯的3—4.5倍，并且过滤分离效果更好，寿命更长。

打褶意味着以下优点：

更低的周转率

更低的压差

更好的分离效果

更高的污物吸附容量

更长的使用寿命

更低的操作费用

7.3 三、精密过滤器剖面图

图三

8 过滤器选型

1、进出口通径

原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力

按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择

主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

4、过滤器材质

过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算

水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

9 过滤器滤网精度换算

微米10253040508010012015020040080015003000

目数1500650550400300200150120100804020105

毫米0.010.0250.030.040.050.080.10.120.150.20.40.81.53.0
