科里奥利质量流量计简介

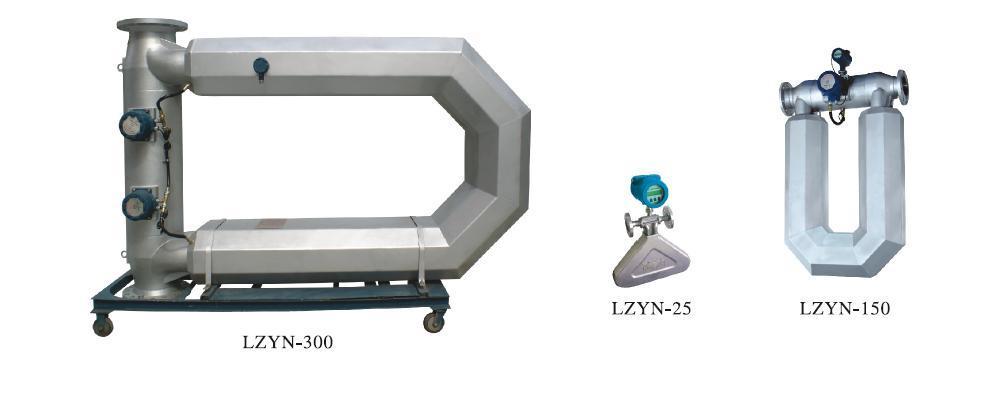

1.1科里奥利质量流量计

科里奥利质量流量计，又称科氏力质量流量计，是利用科里奥利力原理的流量测量仪表。可以用于石油、石化、化工、制药、造纸、食品和能源等行业，在工艺过程的检测和贸易交接伎俩等场合，获得了广泛的应用，业已受到国内外流量测量届的高度重视和广大用户的欢迎，是当今世界上比较先进、发展趋势较快的一种新型流量测量仪表。

1.2科里奥利质量流量计原理

科里奥利力是当物体同时存在直线运动和旋转运动时，物体会受到一个正比于直线运动线速度和旋转运动角速度的矢量积的力的作用，科氏力质量流量计就利用了这样的原理。利用安装在测量管上的磁铁和线圈组件，在交变电流的作用下，使得两根平行的测量管按照某个固定的频率进行振动。当测量管中有流体流过时，科里奥利力使测量管的振动发生相移，流体的质量流量越大，测量管的振动相移也越大。检测两根测量管的振动相移，就可以得到质量流量值。

测量管的振动频率是由测量管和管内流体的总质量决定，当流体的密度变化时，测量管的振动频率也相应的发生变化，由此，就可以得到管内流体的密度值。

安装在测量管上的温度传感器在测量电路的配合下，可以实时的得到流体的温度值。

1.3科里奥利质量流量计的特点

科氏力质量流量计与传统的流量测量方式相比，具有明显的优点。

科氏力质量流量计能够直接的测量管道内流体的质量流量，不需要经过中间参数的转换，从而避免了中间环节带来的测量误差。它的质量流量测量准确度高、重复性好，可以在比较大的量程比范围内，实现对流体质量流量的高准确度直接测量。

科氏力质量流量计可测量流体范围广泛，除可以测量一般粘度的均匀流体外，还可以测量各种高粘度、非牛顿型流体。对于含有固相成分的浆液、含有微量气相成分的流体，在一定条件下也可使用。

科氏力质量流量计的测量管的振动幅小，可视作非活动件，在流体流过的流量计管道内部无阻碍件和活动件，因而可靠性高，使用寿命长，日常维修量小。

科氏力质量流量计除可以直接测量流体的质量流量外，还可以直接测量流体的密度和温度，还可由质量流量和流体密度派生出双组分溶液中溶质的浓度，可以提供多种参数的显示和输出，是一种集多功能于一体流量测控仪表。

第2章 技术指标

2.1性能规格

2.1.1 传感器规格

表 1  传感器规格和流量范围（暂不含气体介质）

公称通径(mm)	可测流量范围(kg/h)	正常流量范围(kg/h)	零点稳定性(kg/h)
10	20～1000	80～1000	0.200
15	40～2000	150～2000	0.400
20	80～4000	400～4000	0.800
25	120～6000	600～6000	1.200
40	600～30000	3000～30000	6.000
50	1000～50000	5000～50000	10.00
80	2400～120000	12000～120000	24.00
100	4000～200000	20000～200000	40.00
150	10000～660000	50000～500000	100.0
200	20000～1200000	80000～1000000	200.0

2.1.2质量流量测量

a） 流量测量范围：详见表 1

b） 质量流量基本误差：

±0.2%±（×100%）

准确度是基于（20～25）℃ 及（0.1～0.2）MPa水介质测量条件下测量得到。

c）重复性：

±0.1%±（×100%）

2.1.3 密度测量

表 2  密度测量范围和精确度

测量范围	（0.2～2.0）g/cm3
基本误差	±0.002g/cm3  （准确度取决所配传感器）
重 复 性	0.001g/cm3

2.1.4 温度测量

表 3  温度测量范围和精确度

测量范围	（-50～+125）℃	一体
	（-50～+200）℃	分体
	（-50～+350）℃	高温分体
基本误差	≤±1.0℃



2.2 功能规格

2.2.1环流输出

（4～20）mA电流输出可以被组态为表示质量流量或者体积流量。

2.2.2频率输出

有源频率输出可以被组态为表示质量流量或者体积流量。

2.2.3 小流量切除

当测得的流量值低于小流量切除值时，输出零流量，累加器停止累加。小流量切除值一般设定为最大流量的1%。

表 4  环流输出

输出范围	（4～20）mA
分 辨 率	0.000244mA
基本误差	0.2%F.S
温度影响	±0.005%F.S/℃
外接电阻应在250～600Ω之间

表5  频率输出

输出范围	（0～10）kHz
分 辨 率	0.152Hz
基本误差	±0.075%
温度影响	±0.001%F.S/℃
超量程能力为12kHz

表

          出



符合GB/T2423.10-1995标准规定
频率范围	（10～2000）Hz
加速度幅值	2g
循环次数	50次

2.3环境限制

2.3.1环境振动

2.3.2环境温度

表7  环境温度

工作温度	（-20～+55）℃	低于-10℃，液晶显示模糊。
储藏温度	（-20～+70）℃

2.3.3环境相对湿度

表8  环境相对湿度

工作湿度	＜90%	+25℃无冷凝
储藏湿度	＜95%

2.3.4防护等级

IP65

2.4 外形尺寸

图 1

表9  外形尺寸

型号 LZYN	DN	D	R	n-d（φ）	L1	H	L
10	10	90	30	4-14	350	290	80 /150
15	15	95	32.5	4-14
