EX导轨软带是一种以PTFE为基的纳米高分子复合材料，含有丰富的固体润滑剂微粒，具有优异的摩擦磨损特性，达国际先进水平（产品达美国ASTMD3308标准）。由于采用纳米超细配方，EX导轨软带材质更均匀致密，消除内应力，裁剪不变形，外形更平直，绝无“荷叶边”，耐磨性更强，已广泛用于各类普通机床和纺织、印刷、造纸、食品、化工、木工机械及其它机械滑动导轨的制造和维修，尤其适用于精度要求高的各类精密机床、数控机床及加工中心。
EX导轨软带应用在导轨什么部位？
 EX导轨软带一般可粘贴在滑动导轨副的短导轨（动导轨或上导轨）上，使她与长导轨（静导轨或下导轨）配合滑动。如：车床可粘贴在溜板导轨、尾座导轨和锲铁滑动面上，而牛头刨床则应粘贴在床身导轨上。见应用示意图。
EX导轨软带特性
·高耐磨：耐磨性是铸铁导轨的10倍，导轨精度保持性好；

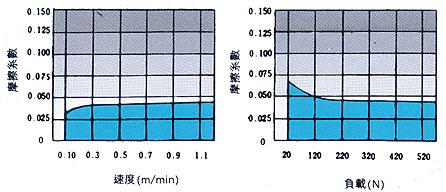

·低摩擦：摩擦系数<0.04，仅为铸铁导轨的1/3，大大降低了驱动能耗；
·无爬行：动、静摩擦系数接近，微动进给定位好，运行平稳；
·吸震好：可减少噪音和震动，提高加工精度；
·润滑佳：自润滑性能好，即使润滑系统出现故障也可避免导轨擦伤；
·维修易：因软带硬度较金属低得多，磨损主要在软带上，维修只需更换新的软带，同时也彻底避免了床身导轨中凹；
EX导轨软带性能
|
性能
|
试验条件
|
单位
|
数据
|
|
密度
|
参照GB1033
|
g/cm³
|
3.0～3.3
|
|
球压痕硬度
|
参照GB3398
|
MPa
|
80～100
|
|
拉伸强度
|
参照GB1040
|
MPa
|
＞13
|
|
25％定应变压缩应力
|
参照GB1041
|
MPa
|
＞25
|
|
摩擦系数（30#机油）
|
参照GB3960
|
―
|
＜0.04
|
|
磨损量
|
P=1.2MPa，V=10m/mim
|
mm/100km
|
＜0.01
|
|
极限PV值
|
V=1.0m/s, 干摩
|
MPa·m/s
|
＞0.6
|
|
受压变形率
|
P=1MPa,T=22℃
|
%
|
＜0.1
|
|
粘接剪切强度
|
参照HG4-853
|
MPa
|
＞10
|
|
粘接剥离强度
|
参照HG4-854
|
N/cm
|
＞24
|
EX导轨软带规格
|
EX软带规格：厚(mm)×宽(mm)
|
EX软带规格：厚(mm)×宽(mm)
|
|
0.3×100
|
——
|
|
0.5×100
|
0.5×300
|
|
0.8×100
|
0.8×300
|
|
1.0×100
|
1.0×300
|
|
★1.2×100
|
★1.2×300
|
|
★1.5×100
|
★1.5×300
|
|
★1.6×100
|
★1.6×300
|
|
★2.0×100
|
★2.0×300
|
|
2.5×100
|
2.5×300
|
|
3.0×100
|
3.0×300
|
|
4.0×100
|
——
|
|
带★的为优选厚度规格，定制软带厚度范围：0.3～4.0mm，宽度范围：5～500mm
|
EX导轨软带包装规格
EX导轨软带100mm宽每卷重约7kg纸箱装；EX导轨软带300mm宽每卷重约22kg纸箱装； |
