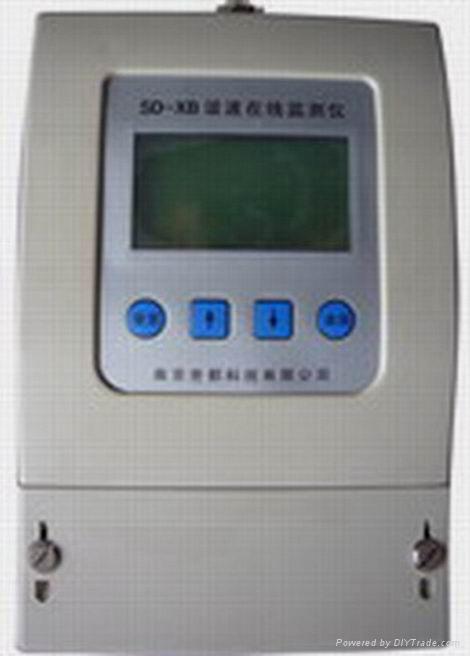

SD-XB型三相谐波在线监测仪
| 型号： | SD-XB |
|---|---|
| 品牌： | 世都 |
| 原产地： | 中国 |
| 类别： | 电子、电力 / 输变电设备 |
| 标签︰ | 谐波监测仪 , 电能质量仪 , 谐波监测器 |
| 单价： |
-
|
| 最少订量： | 1 件 |
产品描述
主要用途
适用场合
功能特点
保护措施
统计数据
测量精度
数据采集与管理
对变电站母线或低压电网的频率、电压质量、负荷电流、谐波、正负序电压、正负序电流、不平衡度、无功有功等电量进行全天候的监测，对全面掌握电网质量和进行电网改造、谐波治理提供依据。
适用场合 1. 6—500 kV/50Hz 高电压电网的二次回路AC100V/50Hz。
2. 0.4 kV/50Hz 低压电网。
功能特点 仪表测量并实时显示如下电能参数
- 三相电压、电流和电网频率、功率因数。
- 三相 3-31 次谐波电压、谐波电流含有率。
- 三相电压、电流谐波总畸变率。
- 三相电压、电流不平衡度（ξ）
- 正序电压、负序电压、正序电流、负序电流和零序电流。
- 三相有功功率，无功功率，有功电度、无功电度。
- 运行时间
保护措施 过压、过流保护和雷击防护。
失电保护、一年内数据不丢失。
统计数据1、电压质量数据包括
1.1 运行总时间、合格时间、合格率。
1.2 超上限时间、超上限率、超下限时间、超下限率。
1.3 最大电压值、最小电压值及其出现的时间。
2、谐波监测数据包括。
2.1 总谐波电压含量及畸变率、3-31 次谐波电压分量及含有率。
2.2 总谐波电流含量及畸变率、 3-31 次谐波电流分量及含有率。
2.3 谐波电压畸变合格时及合格率、畸变最大值及其出现的时间。
2.4 谐波电流畸变合格时及合格率、畸变最大值及其出现的时间。
测量精度- 电压测量： 0.5 级。
- 频率偏差不大于：0.01Hz
- 时钟误差：每天≤± 1s ，每年≤± 5min
- 最大功耗：＜ 3VA
- 电网谐波测量精度： B 级
数据采集与管理- 具有 RS232 、 RS485 标准通讯端口，可用 PC 机、掌上电脑现场采集，或通过载波，负控等进行数据传输。
- 仪表内置 MODEM 。可通过电话网实现定时召唤和实时召唤。
- 上位机基于 WINDOWS 操作平台，各种采集的数据都能自动生成各种报表、曲线、棒图。
- 报表可根据需要转换为 WORD 或 EXCEL 格式打印。各种报表、曲线和棒图均可通过 EMAIL 对外发送。
