LW系列污泥浓缩脱水成套装置
卧螺离心污泥脱水成套装置主要由LW系列卧式螺旋卸料沉降离心机、全自动絮凝剂制备投加装置、污泥粉碎切割机、进泥泵、加药泵、无轴螺旋输送机、流量计、控制阀门和全自动控制系统等构成，具有结构先进、自动化程度高、连续密闭式操作、运行安全可靠等特点。

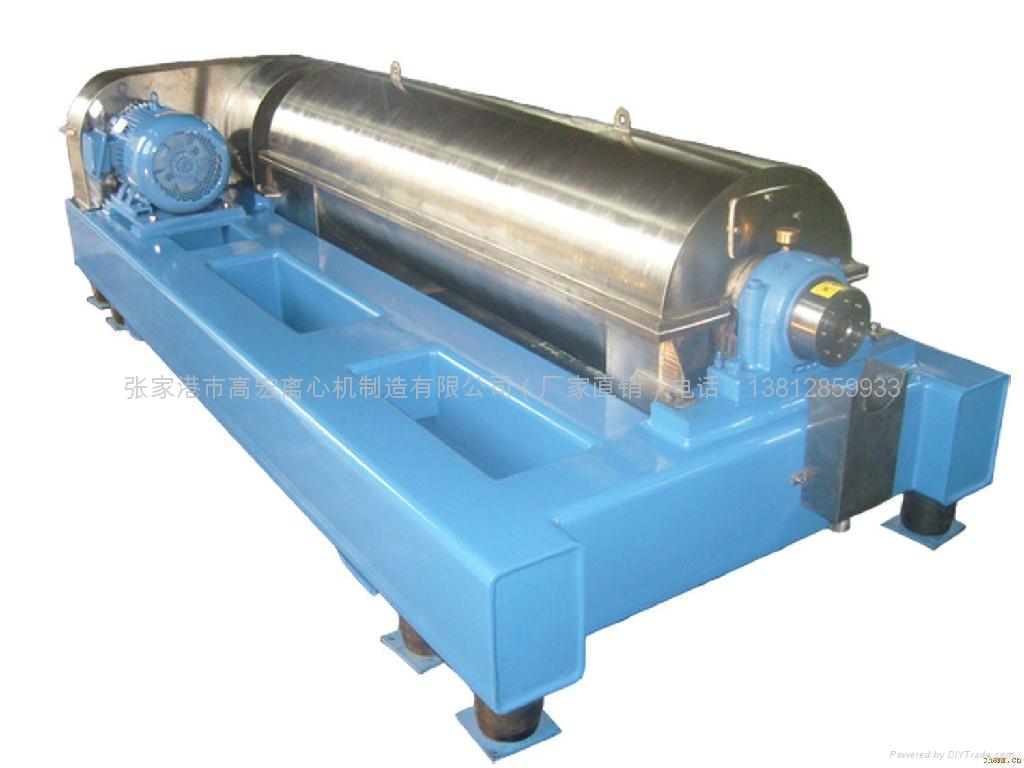

主机：LW系列卧式螺旋卸料沉降离心机
LW系列卧式螺旋卸料沉降离心机是污泥脱水系统的主要设备之一，主要由高速旋转的转鼓，与转鼓转向相同、并形成一定转速差的螺旋，差速器以及机座等部件组成。当污泥进入离心机转鼓内腔后，高速旋转的转鼓产生强大的离心力，污泥颗粒由于密度大，产生的离心力也大，因此污泥被沉降在转鼓内壁上，形成环形固相泥饼层；而水的密度较小，离心力也小，只能在固环层内侧形成液环层。由于螺旋和转鼓的转速不同，二者存在相对运动（即差转速)，通过螺旋把沉积在转鼓内壁的污泥推向转鼓小端出口处排出，分离出的水从转鼓的另一端排出。差速器的作用是使转鼓和螺旋之间形成一定的转速差。污泥中投加絮凝剂，以产生絮凝作用，使分散的污泥颗粒聚集产生较大的絮凝体，加速泥水分离。

技术参数:

产品型号

LW355NW

LW450NW

LW530NW

LW730NW

转鼓直径(mm)

355

450

530

730

转鼓转速(r/min)

4000

3200

2800

2000

分离因数

3100

2580

2300

1630

生产能力(m 3 /h)

8-15

20-30

30-50

60-80

主电机功率(kw)

22

30

55

110

泥饼含水率(%)

65-78

固相回收率(%)

≥95

电气控制系统
　　对粉碎切割机、进料泵、絮凝剂配投装置、离心机实行自动/手动操作，运行监测，故障报警和联锁保护。
　　PLC全自动控制系统具有恒扭矩自动调整进料量功能；具有根据输料扭矩变化，自动增加差转速以防止堵料功能；采用11.3寸彩色液晶触摸屏操作，实时显示设备运行的工况参数。
　　成套装置的控制系统按照预先设定的程序，可对离心机的启动、分离、停机、清洗等进行自动控制；亦可对污泥的粉碎切割、输送，絮凝剂的配投，干泥的输送等工况进行自动控制。
　　絮凝剂配投装置可按照用户设定的配比浓度自动完成絮凝剂的配制工作

无轴螺旋输送机
LS型无轴螺旋输送机主要由驱动装置、无轴螺旋叶片、U型槽、可更换耐磨衬板、机架组成。主要用于将脱水后泥饼由离心机出口输送至室外堆泥场或输送车内，整个工作在密闭状态下进行，保持环境清洁。

技术参数:

产品型号

LS240

LS300

LS400

叶片直径(mm)

240

300

400

输送量(t/h)

2-5

5-8

12-15

转速(r/min)

16

16

12

输送升角(度)

0-30

0-30

0-30

电机功率(kw)

2.2

3

4

絮凝剂配投装置
三箱式高分子絮凝剂配投装置是一种高效新型高分子絮凝剂制备装置，可以连续制备并将制配好的絮凝剂液体投加到污泥中混合后进入离心机。

主要组成为：
◆自动干粉投加装置
◆自动注水投加装置
◆搅拌装置及管路阀件等

技术参数:

产品型号

JY1000

JY2000

配比浓度(%)

1-3

1-3

配制能力(m 3 /h)

2

4

电机功率(kw)

2.2

3

注： 亦可提供二箱分批配制和投加高分子絮凝剂溶液的自动化装置。

粉碎切割机
　 　主要用于将污泥中的木块、纺织品、塑料、橡皮、骨头、皮革、玻璃等大块物质打碎，使下游系统中的泵、机器和仪表能够正常工作。

单螺杆泵
　 　该泵为容积式泵，由具有大导程、大齿高和小螺旋内径的螺杆将介质沿轴向吸入端向排出端推出。主要用于污泥和絮凝剂的输送。流量大小由变频器控制。
