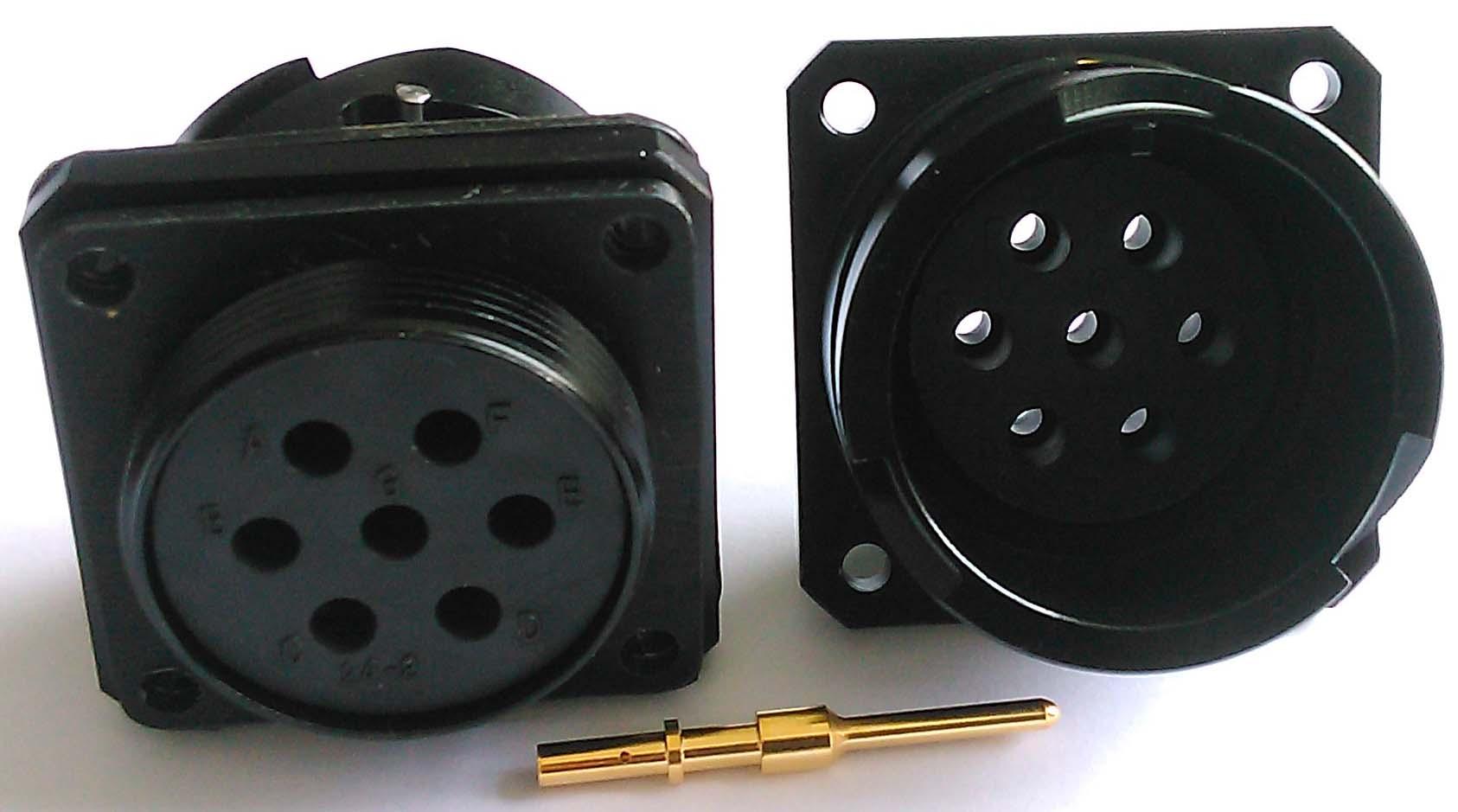

5015系列卡口式电连接器

5015系列卡口式电连接器
型号:28-15
品牌:开普
原产地:中国
类别:电子、电力 / 插头、插座
标签︰航空插头 , 电连接器 , 机车用插头
单价: US $99 / 件
最少订量:5 件

产品描述

MS系列仿美军标电连接器被广泛应用于电子设备,仪器仪表间的电连接。产品符合MIL-C-5015标准,完全通用国外同类产品。产品具有重量轻,规格多,铝合金壳体,卡口快速连接,良好的密封性能,耐腐蚀,良好的导电性能和机械强度,是国外同类产品的理想替代产品。

型号命名

               MS  3106  AK  16S  -  1   S   W

                1             2             5

     1.主称代号:MS 系列电连接器

    2.连接器类型:3100: 方形法兰的电缆插座;3101: 圆形法兰式电缆插座;3102:方形法兰插座,3106:直式插头, 3108:弯式插头

     3.等级: AK:整体套管,BK:分瓣套管

     4.壳体号:10S,12S,14S,16S,18,20,22,24,28,32,36,40

     5.接触件型谱号

     6.接触件类型:P:针,S:

     7.键位变换: W,X,Y,Z, 无标志:正常键位

技术条件

工作温度

机械寿命

工作环境

耐电压

绝缘电阻

-55°C~+125°C

500

常温

2000V

3000MΩ



接触件代号

接触件直径

焊杯孔直径

额定电流

电压

插拔力

接触电阻

16#

1.6

Ø2mm

13A

500V

0.95Kg

1.1mΩ

12#

2.4

Ø3mm

23A

1.58Kg

0.6mΩ

8#

3.6

Ø5.2mm

   46A

3.17Kg

0.2mΩ

4#

5.7

Ø8.5mm

80A

4.76Kg

0.1mΩ

0#

9.1

Ø12.0mm

150A

6.35Kg

0.05mΩ

产品规格︰型号命名
MS 3106 AK 16S - 1 S W
1 2 3 4 5 6 7
1.主称代号:MS 系列电连接器
2.连接器类型:3100: 带方形法兰的电缆插座;3101: 圆形法兰式电缆插座;3102:方形法兰插座,3106:直式插头, 3108:弯式插头
3.等级: AK:整体套管,BK:分瓣套管
4.壳体号:10S,12S,14S,16S,18,20,22,24,28,32,36,40
5.接触件型谱号
6.接触件类型:P:针,S:孔
7.键位变换: W,X,Y,Z, 无标志:正常键位
产品优点︰MS系列仿美军标电连接器被广泛应用于电子设备,仪器仪表间的电连接。产品符合MIL-C-5015标准,完全通用国外同类产品。产品具有重量轻,规格多,铝合金壳体,卡口快速连接,良好的密封性能,耐腐蚀,良好的导电性能和机械强度,是国外同类产品的理想替代产品。
主要市场︰全球
参考单价︰us$99
付款方式︰款到
最小订量︰5
交货日期︰3周
认可标准︰VG95234
5015系列卡口式电连接器 15015系列卡口式电连接器 25015系列卡口式电连接器 35015系列卡口式电连接器 45015系列卡口式电连接器 5
