一、变频器谐波概述

变频器是一个典型的六脉波整流装置，因此，它是一个高谐波的发生源，在变频器的输入侧测试其谐波含量，可测到高达70％以上的电流畸变率，严重影响了其他用电器的稳定运行。近年来，发现在使用多台变频器的场合，变频器的功率模块的损坏率急增，而且还查不出损坏的原因。有时，变频器会莫名其妙的发生故障，但在停机重新启动后，故障消失。诸如此类“故障”的现象繁多，究其原因，就是谐波的影响。

二、变频器专用滤波器

绿波杰能集多年的滤波及变频器运行经验，采用宽频滤波技术，专门为变频器量身定做了一系列滤波器，有效消除5，7，11…次谐波。该系列滤波器不仅能有效滤除沿输入端传播的谐波的传导干扰，同时也能降低该变频器产生的谐波对自身的干扰，净化电网，防止干扰，同时提高变频器的功率因数，具有显著节能

绿波杰能所生产的变频器专用滤波器，选用的材料和部件都经较恶劣的环境测试过，具有滤波效果好，抗干扰能力强，体积小，安装方便等特点。

三、变频器专用滤波器（进线滤波器）

变频器专用滤波器（进线）主要用于抑制变频器产生的传导干扰和无线电干扰，同时具备共模和差模抑制能力。用于对电磁环境要求较高的场合，防止变频器工作时，变频器输入端对电网和其他数字设备产生的干扰。

3.1、变频器专用滤波器（进线滤波器）的技术参数

3.1.1、 安装地点: 室内，落地或挂墙；

3.1.2、 接电方式: 电缆或母线；

3.1.3、 额定电压: 3φ400V，525V，660V AC；

3.1. 4、额定频率: 50Hz/60Hz

3.1.5、滤波效率: 70％In

3.1. 6、功率因数: 0.95

3.1.7、开关频率： 2－16KHZ

3.1.8、耐压强度： 3000VAC 10mA 持续60秒

3.1.9、过载能力： 1.5倍额定电流1分钟,3次/小时

3.1.10、防护等级: IP65

3.1.11、冷却: 自然空冷或强迫风冷

3.1.12、工作条件: 海拔高度≤2000m

            环境温度-25℃~+85℃

            相对湿度90％(+20℃时)；

3.2、变频器专用滤波器（进线滤波器）的功能

3.2.1、具有良好的干扰抑制能力；

3.2.2、可用于数据处理系统、电信系统、变频器及电源净化等需要强干扰抑制器设备中。

3.3、变频器专用滤波器（进线滤波器）的作用

3.3.1、防止变频器本身产生的电磁干扰进入电源线；

3.3.2、防止电源线上的干扰进入变频器；

3.3.3、抑制变频器产生较强的辐射干扰；

3.3.4、使变频调速系统能够满足电磁兼容标准中对传导发射和传导敏感度的要求；

3.3.5、提高系统可靠性型；

3.4、变频器专用滤波器（进线滤波器）的用途

本公司生产的变频器专用滤波器（进线）适用于任何品牌变频器、电源、电梯行业，如欧姆龙变频器、安川变频器、富士变频器、三菱变频器、日立变频器、西门子变频器、丹佛斯变频器、汇川变频器、LG（LS）变频器、富士变频器、ABB变频器、施耐德变频器、西威变频器、爱默生变频器等等。

3.5、绿波杰能MLAD-V系列变频器专用滤波器（进线滤波器）选型指南

3.5.1、0.75KW/1.5KW变频器专用滤波器（进线滤波器）    型号：MLAD-V-SR0006   额定电流：6A

3.5.2、2.2KW/4.0KW变频器专用滤波器（进线滤波器）     型号：MLAD- V-SR0010   额定电流： 10A

3.5.3、5.5KW变频器专用滤波器（进线滤波器）     型号：MLAD- V-SR0015   额定电流：15A

3.5.4、7.5KW变频器专用滤波器（进线滤波器）     型号：MLAD- V-SR0020   额定电流：20A

3.5.5、11KW变频器专用滤波器（进线滤波器）     型号：MLAD- V-SR0030   额定电流：30A

3.5.6、15KW变频器专用滤波器（进线滤波器）     型号：MLAD- V-SR0040   额定电流：40A

3.5.7、18.5KW变频器专用滤波器（进线滤波器）    型号：MLAD- V-SR0050   额定电流：50A

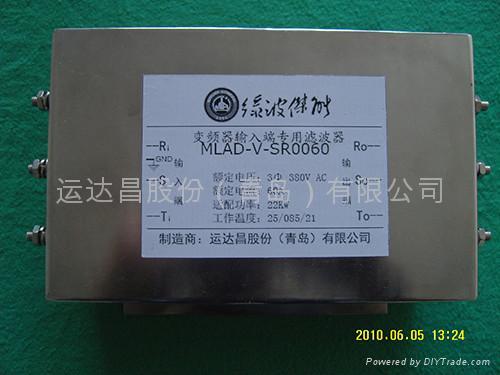

3.5.8、22KW变频器专用滤波器（进线滤波器）     型号：MLAD- V-SR0060   额定电流：60A

3.5.9、30KW变频器专用滤波器（进线滤波器）     型号：MLAD- V-SR0080   额定电流：80A

3.5.10、37KW变频器专用滤波器（进线滤波器）    型号：MLAD- V-SR0100   额定电流：100A

3.5.11、45KW变频器专用滤波器（进线滤波器）    型号：MLAD- V-SR0120   额定电流：120A

3.5.12、55KW变频器专用滤波器（进线滤波器）    型号：MLAD- V-SR0150   额定电流：150A

3.5.13、75KW变频器专用滤波器（进线滤波器）    型号：MLAD- V-SR0200   额定电流：200A

3.5.14、90KW变频器专用滤波器（进线滤波器）    型号：MLAD- V-SR0250   额定电流：250A

3.5.15、110KW变频器专用滤波器（进线滤波器）   型号：MLAD- V-SR0300   额定电流：300A

3.5.16、132KW变频器专用滤波器（进线滤波器）   型号：MLAD- V-SR0350   额定电流：350A

3.5.17、160KW变频器专用滤波器（进线滤波器）   型号：MLAD- V-SR0400   额定电流：400A

3.5.18、200KW变频器专用滤波器（进线滤波器）   型号：MLAD- V-SR0500   额定电流：500A

3.5.19、280KW变频器专用滤波器（进线滤波器）   型号：MLAD- V-SR0700   额定电流：700A

四、备注

4.1、700A以上的变频器作用滤波器，属于定制品；

4.2、如需要详细参数，请与我联系；
