水泥灌浆泵，砂浆泵，灌浆机，灰浆泵，注浆机

型号：DYZJ-04/2/3/5/7

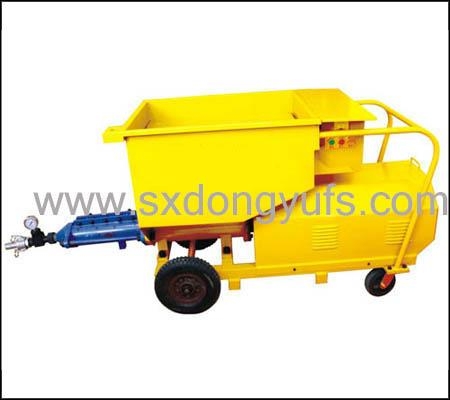

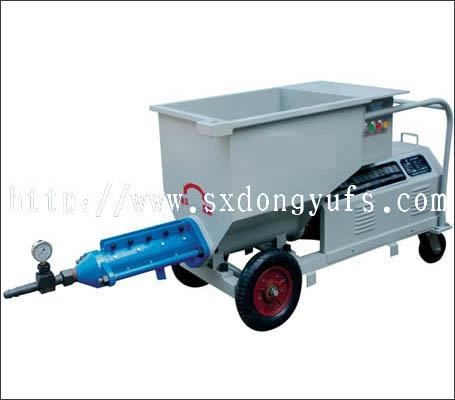

螺杆式 水泥灌浆泵 （ 砂浆泵 ）适用于各种水泥浆液的灌注作业。可广泛用于公路、铁路隧道、城市地铁、水电站地下洞室等锚杆灌浆、固结灌浆及回填灌浆等锚固灌注浆工程；水泥灌浆泵也可用于大坝、边坡、软岩加固时的土层帷幕灌浆等压力注浆工程；水泥灌浆泵（砂浆泵）还可用于城市建筑工程内外墙底层及罩面的喷护施工。

一、 水泥灌浆泵 （ 砂浆泵 ）的特点

1、 水泥灌浆泵 （ 砂浆泵 ）结构紧凑简单，重量轻，轮式设计、移动方便；操作维护简单；控制系统先进安全可靠，具有灌浆、停止、泄压三种运行方式。

2、本 砂浆泵 可灌浆液水灰比范围大、可连续灌浆，适宜各种浓度设计要求的浆料。

3、水泥 砂浆泵 的压力可根据工程需要进行调整。灌浆压力达到设计压力后，可反转卸压。

4、采用进料接盘时，本 砂浆泵 可与二次搅拌机配套使用，更体现其灵活多样和积木化功能；配合真空泵可实现桥梁工程的预应力灌浆。

二、 水泥灌浆泵 的性能指标

项目   单位   参数

    DYZJ-5/7   DYZJ-2   DYZJ-3

灌浆机 排浆量   m3/h   ≤5/7   ≤2   ≤2.5

灌浆机 水灰比   W/C   ≥0.30   ≥0.30   ≥0.30

灌浆机 所灌浆液粒径   mm   ≤6   ≤3   ≤3

灌浆机 灌浆压力   MPa   ＜2.5~6.0   ＜2.5   ＜4.0

灌浆机 料斗容积   L   145   40   80

灌浆机 整机重量   Kg   380   150   180

灌浆机 额定电压   V   380   380   380

注浆机 电机功率   KW   7.5   3   4

注浆机 长×宽×高   cm   1350×970×1100   160×60×90   100×54×70

水泥灌浆泵 灌注浆作业注意事项

(1)开机前必须检查电源

(2) 该水泥灌浆泵泵为单液泵，浆液中不得使用速凝剂。

(3) 水泥灌浆泵在灌注浆作业过程中，应避免长时间中断。如发生突发性中断，应有备用水清洗设备，对于注浆时临时停机，如停机时间超过5分钟，应转动至灌浆位，开机5秒，以防浆液在管路中凝固。

(4) 连续注浆时，将水管直接插入连接法兰，冲洗连轴节和减速器结合处，一方面对密封圈降温，另一方面防止因密封圈磨损后遗漏的水泥砂浆窜入减速器。

(5) 严禁频繁至卸压位，或长时间处于卸压状态。

(6) 注浆完毕，必须反转卸压才能拆卸注浆软管。严禁有压情况下拆卸注浆软管和设备。

(7) 严禁用水冲洗电动机和电控箱。

(8) 每次使用完毕，必须清洗干净并擦干后存放。

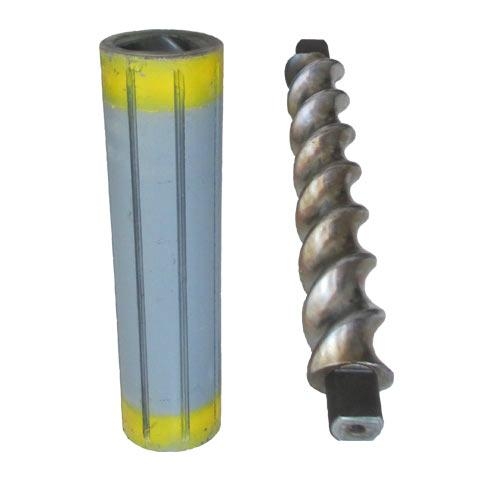

(9) 定子外筒有5颗调整螺栓，用于压力的调整和磨损的补偿。新设备出厂时已进行了设定，使用中应根据压力和磨损要求进行均匀调整；同时将增压定子及增压螺杆交替调头使用。可以延长增压定子及增压螺杆的使用寿命。
