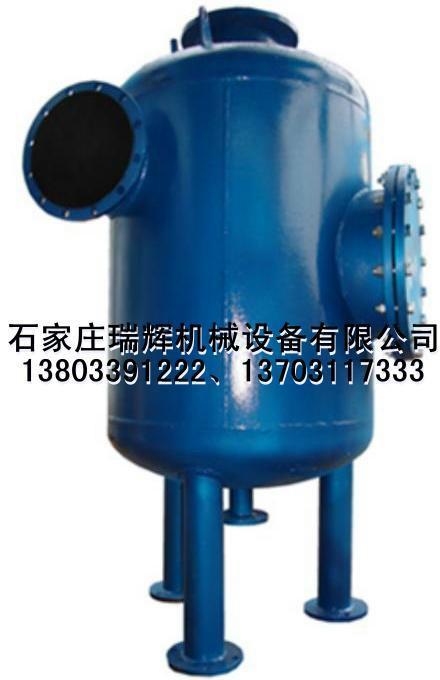

产品名称：RHXLC型旋流式除污器、立式旋流除污器

一、产品简介：

      旋流式除污器的工作原理是运用旋转离心分离原理设计的。具有一定流速的介质由入口沿筒体的切线方向流入，在筒体内壁形成旋流，质量比较重的各种杂质颗粒在离心力和重力的作用下，向外侧运动到筒体内壁，向下旋动落到其下部，除污后的介质旋动到底部后则向上由出口流出。

    排污时打开设在底部的排污阀把杂质颗粒排出。

    为了防止质量比较轻的杂质颗粒进入系统，在出口处可以设置过滤装置。

二、性能参数及型号标注：

由于RHXLC型除污器的先进基本机理和结构，使其分割粒径(除污效率为50％的粒径)为0．07毫米，当粒径为0．3毫米时，其除污率可达98％。具有设备运行时方便清污的优点。

考虑到除污器的安装，RHXLC型旋流除污器的进水管中心线和检查口中心线的夹角由用户自定，如用户无要求按下图制作，并分左旋和右旋，(面对检查孔，顺时针为左旋；逆时针为右旋。)        RHXLC型旋流除污器参数型号标记方法：

公称直径DN300mm，工作压力PN1．0Mpa，左旋，焊接连接。

 三、选用及操作：

选用时可直接选用和所接管道相同的公称直径。DN≤250的RHXLC型旋流除污器可直接置于水泥地面上，或者直接置于200毫米厚的混凝土的地面上，RHXLC型旋流除污器都可视为一个管道活动支架。

由于滤管被悬浮物所堵只是发生在系统运行初期，而主要污物是由排污阀排出，故使用RHXLC型旋流除污器不必设旁通管。由于滤管需清理的原因，进出水口排污口应设置闸阀，排污阀所在排污管的出口应设在安全处。

当除污器的前后压力差较大时，应停泵清理滤管。如果新建热网运行15天后无悬浮物堵塞或最后一次清理管15天后无悬浮物堵塞，RHXLC型旋流除污器进入正常工作状态，定期排污即可。

四、 结构尺寸：

（一）旋流式除污器

旋流式除污器的工作原理是应用旋转离心分离原理设计的。具有一定流速的水从除污器的侧边接口流入，进入筒体后延筒体圆周形成旋流、质量较重的泥沙等杂质在离心力和重力的作用下向外运动到筒体内壁，向下旋动落入下部的锥形积污斗中，水从中央的管口向上流出，网孔直径3.5~4mm。

排污时打开下部的排污阀将积存在锥斗内的污垢杂质排出，粘附在滤网上的污垢可以打开观察孔盖清除。

本旋流式除污器的工作压力为1.0-1.6Mpa 。
