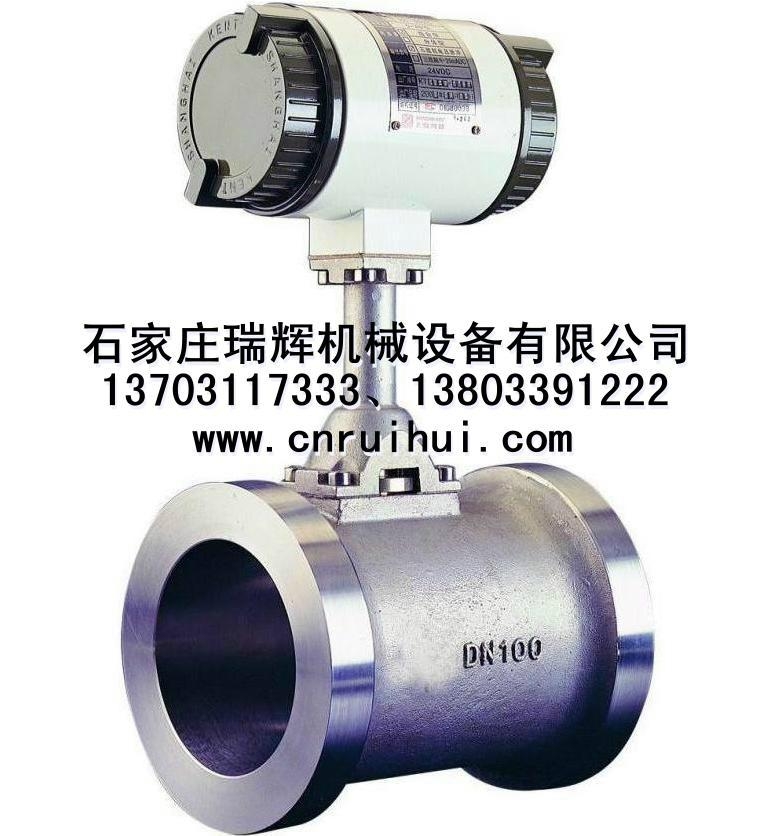

产品名称：LUGB系列满管式智能涡街流量计、气体流量计、蒸汽流量计、管道式涡街流量计

===============================
一、产品简介
LUGB系列涡街流量计，主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响，维护量小。要表常数能长期稳定。仪表参数能长期稳定。涡街流量计采用压电应力式传感器，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用。
涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：
f=Stv/d。式中:f为旋涡的释放频率，Hz；v为流过旋涡发生体的流体平均速度，m/s；d为旋涡发生体特征宽度，m；St为斯特罗哈数，无量纲，它的数值范围为0.14－0.27。
St是雷诺数的函数，St=f（l/Re）。
当雷诺数Re在102~105范围内，St值约为0.2，因此，在测量中，要尽量满足流体的雷诺数在102~105，旋涡频率f=0.2v/d。
由此可知，通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v，再由式q=vA可以求出流量q，其中A为流体流过旋涡发生体的截面积。
二、技术参数
LUGB-A涡街流量传感器：无显示，带脉冲或4-20MA信号输出。
LUGB-A涡街流量变送器：无显示，带脉冲或4-20MA信号输出。
LUGB-B智能型涡街流量计：一体型现场显示，可带脉冲或4-20MA信号输出或485通讯。
LUGB-C温压型涡街流量计：一体型现场显示，可带脉冲或4-20MA信号输出或485通讯，带温压显示。
LUGB-D温压型涡街流量计：分体型现场显示，可带脉冲或4-20MA信号输出或485通讯，带温压显示。
测量介质：蒸汽、气体、液体。
仪表材质：碳钢、不锈钢。
口径规格：DN10---DN600。
介质温度：-40℃-250℃，或-40℃-350℃高温型。
工作压力：1.6MPa，2.5MPa，4.0MPa可定制。
流量测量范围：气体2-60000 m3/h，液体0.16-6000 m3/h。
测量精度：1.0级，1.5级。
安装方式：法兰夹装或一体化法兰连接。
输出信号：电平、脉冲、4--20mA、485通讯等。
仪表使用环境：温度：-25℃- +55℃。湿度：5%-90% RH50℃。
供电电源：DC12V ---DC24V。
防爆等级：iaⅡCT6。
防护等级：IP65。
三、涡街流量计的安装：
1、涡街流量计尽量安装在远离振动源和电磁干扰较强的地方，振动存在的地方必须采用减振装置，减少管道受振动的影响。
2、直管段的配置，前后直管段要满足涡街流量计的要求，所配管道内径也必须和涡街流量变送器内径一致。
3、涡街流量计使用注意事项：尽量减少管道内汽锤对涡街发生体的冲击。振动较大而又无法消除时，不宜采用涡街流量计。
==============================================
