阮江林州德兴玻璃钢卧式缠绕机

阮江林州德兴玻璃钢卧式缠绕机
型号:XTFW-4000
品牌: 潍坊众科自动化
原产地:中国
类别:工业设备 / 其他工业设备
标签︰玻璃钢缠绕
单价: ¥92000 / 件
最少订量:1 件

产品描述

一、机械概述:

XTFW-4000型玻璃钢罐缠绕机是采用电脑程序自动控制,该机人机界面合理,把缠绕产品的参数输入进去,微机可自动完成产品的参数设计,然后控制模具转速与小车行走的复合运动完成产品环缠,交叉缠绕,螺旋缠绕。
    该设备一般用于缠绕直径在Φ300-4200mm以内玻璃钢化工
储罐、容器、化粪池、运输罐、玻璃钢烟筒、烟道、玻璃钢洗涤塔、净化池制品、管道的制造,也可用于其他行业制造线型缠绕类制品。它具有定位精度高、抗干扰能力强,操作调整方便、组装灵活、生产效率高、一机多用、操作方便等特点,具有广阔的应用前景。
二、组成结构:
1、小车行走轨道(15m):包括摆线针减速机、进口伺附电机、行走链条、链条涨紧机构、编码器等;
2、缠绕机传动机头(三轴):包括齿轮减速机及链轮、链条、普通电机、编码器等;
3、可移动罐体、支撑架 ;
4、缠绕小车;
5、带控胶装置的梳式浸胶槽 ;
6、简式张力纱架 ;
7、微控控制柜 ;
三、技术参数:
1、总装机容量:7.5KW
2、生产产品最大直径:Φ4200mm
3、生产产品最小直径:Φ300mm
4、生产产品最大长度:13000mm
5、最大出纱速度:120m/min
6、最大纱片宽度:250mm
四、控制系统:

控制系统有手动状态、交叉状态(自动)、环向状态(可自动可半自动)、正反向缠绕、紧急停车、无级调速等功能,无级调速时不影响线型。控制系统主要由以下硬件组成。
1、人机界面采用触摸屏
2、可编程控制器
3、小车伺服驱动系统
4、主轴变频驱动系统

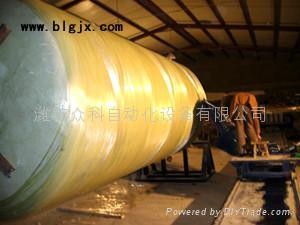

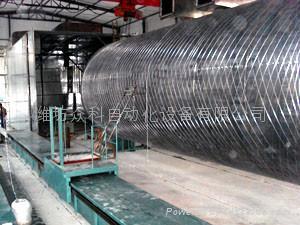

阮江林州德兴玻璃钢卧式缠绕机 1阮江林州德兴玻璃钢卧式缠绕机 2阮江林州德兴玻璃钢卧式缠绕机 3阮江林州德兴玻璃钢卧式缠绕机 4
