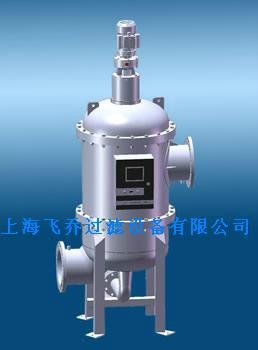

全自动反冲洗过滤器

型号：	FQ-FC300-1200
品牌：	上海飞侨
原产地：	中国
类别：	工业设备 / 环保设备 / 污水处理设备
标签︰	反冲洗过滤 , 全自动过滤 , 自动过滤器
单价：	-
最少订量：	1 件

发送查询

产品描述

全自动反冲洗过滤器选型表:

产品型号	A(mm)	B(mm)	C(mm)	D(mm)	进出口径（mm）	排污口尺寸（mm）	参考流量（m3/h）
FQ-FC300	1690	265	640	300	DN50、80	DN50	70
FQ-FC350	1720	265	660	350	DN80、100	DN50	100
FQ-FC400	1760	265	680	400	DN100、150	DN50	130
FQ-FC500	1860	290	715	500	DN200	DN80	200
FQ-FC600	1930	290	755	600	DN250	DN80	300
FQ-FC700	2040	335	755	700	DN300	DN100	480
FQ-FC800	2105	335	770	800	DN350	DN100	600
FQ-FC1000	2220	335	800	1000	DN400	DN100	800
FQ-FC1200	2360	365	825	1200	DN500	DN100	1000

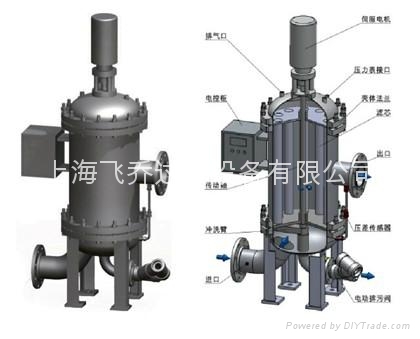

全自动反冲洗过滤器工作原理:

被过滤的液体从进口进入过滤器，经过下固定板进入滤网，液体从滤网内侧流向外侧，并从滤筒出口流出过滤器；反冲洗排出的杂质从排污口排出。

过滤精度:50--3000微米(更高精度可选管式反冲洗系列)

反冲洗过程：

◆减速电机通过中间轴驱动冲洗臂转动，由光电定位开关控制冲洗臂的转动角度，使之与被清洗滤网对正；

◆排污阀开启，使被清洗滤网外侧（清洁侧）与排污之间形成压力差；

在压力差的作用下，清洁侧液流从被清洗滤网的外侧流向内侧，进行反冲洗，聚积在滤网内侧的污染物被冲掉并通过排污口排出过滤器；

◆每个滤网的反冲洗时间已设定，当达到反冲洗设定的时间后，排污阀关闭，该滤网的反冲洗过程结束，减速电机再次驱动冲洗臂转动，对下一个（组）滤网进行反冲洗，排污阀再次开启，以此类推对每个滤网进行反冲洗；

◆全部滤网清洗完成后，冲洗臂在光电开关的控制下回到原始位置，一个反冲洗周期结束；

◆由于反冲洗是一个（组）滤网一个（组）滤网的冲洗过程，因此在反冲洗过程中，过滤器仍能保持液流的过滤状态。

反冲洗过程设定：

◆压差设定：过滤器设有压差调节表，用于过滤器压差值的设定；

时间设定：控制箱设有时间设定装置，可根据用户要求设定过滤器反冲洗过程的时间周期；压差设定和时间设定为反冲洗设定过程，两种设定同时存在，且压差设定优先。

◆手动启动：除压差设定和时间设定自动反冲洗过程外。还有按TEST键手动启动反冲洗过程，供调试检修时用

全自动反冲洗过滤器应用领域

生活用水、生产工艺给水、过滤超滤、反渗透、软化、离子交换等预处理、油田回注水、循环冷却水、中水回用、地下水、地表水除浊净化、锅炉回水、景观水、市政、绿地喷洒、农业喷灌、高尔夫球场用水过滤
