电池组测试仪

德工 多串大电压 电池包性能综合检测仪器

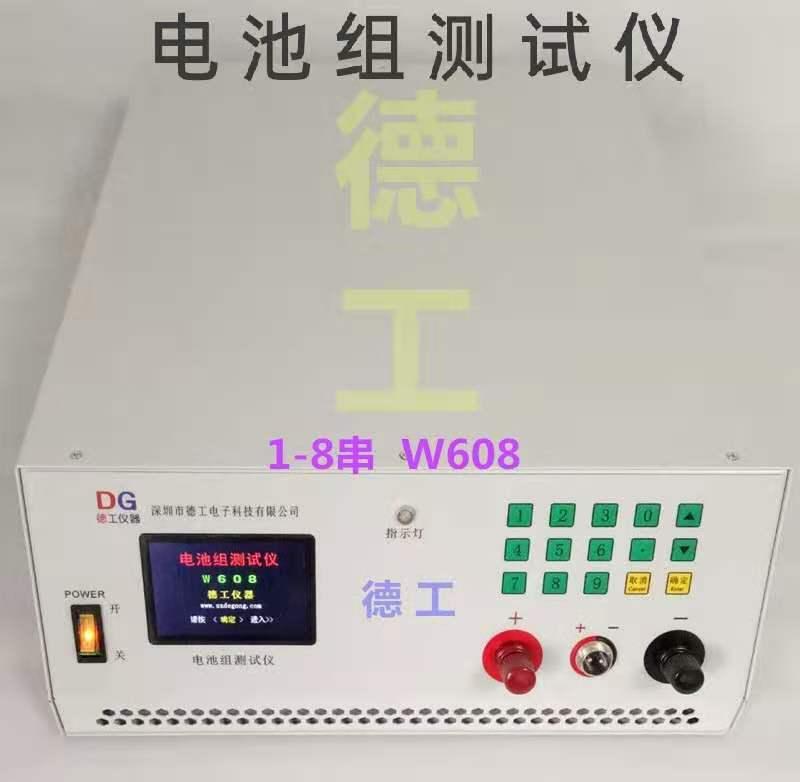

W608（1-8串；过流50A）  W610（1-10串；过流50A）  W6xx（可定制）



1、仪器特点：

1.1： 测试功能齐全、量程大、精度高、速度快、接上电池正负极即可测试。

1.2： 仪器界面全中文、菜单式、彩色屏幕显示；数字键盘直接输入操作。

1.3： 测试功能可选，需要测什么参数直接选定，不选则不测试。

直接输入数字设置上下限范围报警。

1.4： 测试结果全数值精确显示；合格项数值字体颜色为绿色，不合格项字体为红色；

仪器同时声光报警，蜂鸣器和指示灯提示。

1.5： 放电过流测试量程大（50A—120A可做）；过流3种测试模式可选。

1.6： 仪器自带电池激活功能，测试前后均对电池进行激活；

激活延时、过流延时值均可自行设置。

1.7： 测试2次电压，开始和结束时电压，确保电池处于正常输出状态。

可设置短时间3秒充电、放电测试，显示充、放电时的动态电压值。

1.8： 可增加联机通讯、PLC信号输出功能；



2、测试功能：

1. 电池电压、 2. 负载电压（压差）、 3. 内阻、 4. 充电电流（电压）、

5. 放电电流、 6. 充电过流、 7. 短路保护时间、 8. 短路保护恢复电压、

9. 放电过流、 1.1. 测完电压， 10. 电池容量测试（通常需要几个小时才能测试出）

2.1：电池电压、测完电压：分别为测试开始时和测试完成之后的电池电压；

2.2：负载电压（压差）：是指带一定负载电流(放电)后电池的电压；

负载放电电流，带载时间可设置。

2.3：内阻：四线法测试整个电池组的交流内阻值。

2.4：充电电流（电压）：设置一定的电流给电池进行充电，检测电池充电功能。

充电电流，充电时间可设置。

2.5：放电电流：设置一定的电阻给电池进行放电，显示电池的放电电流值。

电阻值，电流范围可设置。

2.6：充电过流：电池所允许充电的瞬间最大电流值；超过这个值则会关闭充电。

电流起点，延时和增量步进可设置。

2.7：短路保护时间：短路时电池开启短路保护功能的反应时间。

2.8：短保恢复电压:电池短路后，检测其在规定的时间内恢复过来的电压值。

恢复方式（充电/开路）可选；恢复时间、恢复电压可设置。

2.9：过放电流：电池所允许放电的瞬间最大电流值；超过这个值则会关闭放电。

三种测试模式（快速/ 精确/ 定值）可选； 电流起点、过流延时、增量步进可设置。

2.10：容量测试：仪器先给电池（恒流、恒压）充满电， 再（恒流）放电来测试电池/电芯的实际容量大小； 充放电电流、充电时间、充放电截至电压可设置。



设备组成： 电池组测试仪主机1台， 测试夹子线1套， 电源线1根， 使用手册1份（含保修卡）。保修事宜：（仪器主机自购买之日起，主机保修一年！ 零配件不保修 ！）
