(定点输出)
一、产品概述

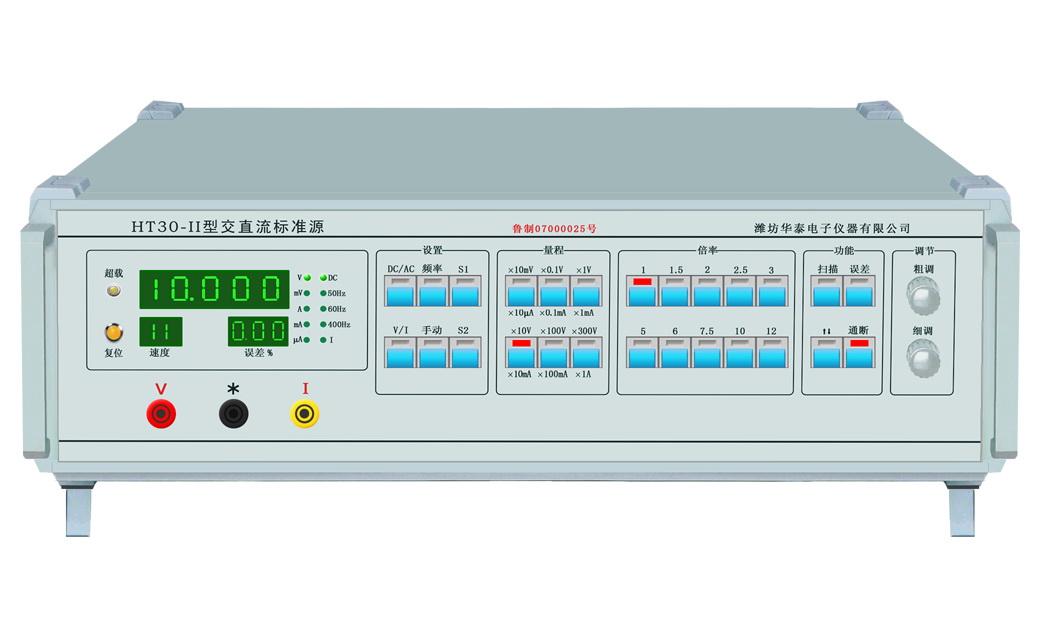

HT30-II型交直流标准源是具用LED 5位输出值显示的交直流电压、电流标准源。采用数字式闭环控制技术和先进的稳幅、功放、保护新技术,使其稳定性好、精度高、安全可靠。通过按键选择,直接输出一个固定值,输出快速方便。主要用于生产、检定数字式、指针式三用表及交直流0.1级以下各类表头。本仪器特别适合模拟式各类表的检测,功能强大、操作简单方便。
二、主要特点
1、输出范围:0~1100V、0~12A(可扩至20A)。
2、交流频率:50Hz、60Hz、400Hz
3、量程:×10mV/10μA、×0.1V/0.1mA、×1V/1mA、×10V/10mA、×100V/100mA、×300V/1A
4、倍率:1、1.5 、2、2.5、3、5、6、7.5、10、12
5、输出值 = 量程×倍率,操作非常方便。
6、具有独特的保护电路和完善的自我保护功能。
7、九档输出速度设定,九档卡表扫描速度设定
8 三位误差显示,编码器调节
9、具有手动调节功能,满足各种表的检测
三、技术性能
项目
|
输 出 范 围
|
额定输出
|
最大输出
|
准 确 度
|
电压
|
0.00100~0.22000V |
20mA
|
40mA
|
基本误差:
DC:±(0.05%读数+0.03%量程)
AC:±(0.1%读数+0.05%量程)
电压附加误差:±0.02mV
交流电流2mA以下不考核精度
|
0.22001~2.20000V |
50mA
|
100mA
|
02.2001~22.0000V |
100mA
|
200mA
|
022.001~220.000V |
50mA
|
100mA
|
0220.01~1100.00V |
10mA
|
20mA
|
电流
|
0.00000~0.11000mA |
3V
|
4V
|
0.11001~0.55000mA |
0.55001~2.20000 mA |
2.20001~5.50000 mA |
05.5001~22.0000 mA |
22.0001~55.0000 mA |
055.001~220.000 mA |
220.001~550.000 mA |
0.55001~2.20000 A |
2V
|
3V
|
2.20001~5.50000 A |
05.5001~12.0000 A |
1V
|
1.5V
|
注:工作环境温度超过23℃±2℃,每变化10℃,附加误差小于该量程基本误差 |
电源功耗:交流电源电压220V±10%,频率50Hz±1Hz,功耗:250VA
工作环境:工作环境的温度5℃~35℃,相对湿度﹤80%
外形尺寸:宽×高×深:470×160×430(mm)
重 量 :约16kg
|
|
