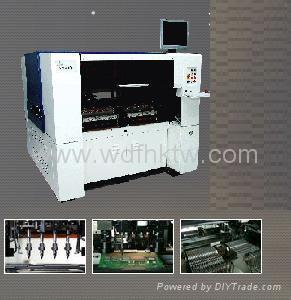

针对LED照明产品客户目前所遇到的制造工艺和生产成本的问题,我们特推出一款性价格比极高的LED 贴片机,此机可以一次性贴装长度为1.2M的线路板,实为业界罕见之举!更多产品资讯和欲观摩机器现场实装,请至电0755-81456558
对象基板尺寸(WxDxT)
BOARD SIZE(WxDxT) |
1200 ×460 ×2~ 50 × 50 × 0.5 mm
|
般送方向
FLOW DIRECTION |
左→右
L→R
|
搭载时间
PLACEMENT SPEED |
最佳 0.20 秒/chip(同时吸着), 1秒/IC
|
搭载精度
PLACEMENT ACCURACY |
Chip±0.06mm
IC±0.05mm
|
适用元件
AVAILABLE COMPONENTS |
0603(0201)Chip~SOP,QFP,BGA
|
元件包装
COMPONENT PACKAGES |
8~44mm带状供料器、管状供料器、盘式供料器
8~44mm Tape Feeder,Stick Feeder,Tray Feeder
|
基板定位
BOARD LOCATION |
定位点视觉辨识
Alignment Mark Recognition
|
料站数
FEEDER INPUTS |
120站@8mm供料器
120 Lane@8mm Tape Feeder
|
元件辨识
COMPONENT RECOGNITION |
多值化画像辨识
Gray Scale Vision
|
作业系统
OS |
Windows 2000
|
控制电脑
COMPUTER |
Pentium 3-Based PC, Monitor, Mouse
|
操作介面
MMI |
E-MOS
|
般送高度
CONVEYOR HEIGHT |
900±20 mm
|
外观尺寸(WxDxH)
FOOTPRINT |
1720 x 1605 x 1835 mm
|
重量
WEIGHT |
约1700公斤
Approx.1700 Kg
|
使用电力
POWER CONSUMPTION |
3φ220/380VAC±10%,50/60Hz,3KVA
|
使用空气源
AIR CONSUMPTION |
5.0～10 kgf/cm2 最大150L/min干燥，清净空气
5.0～10 kgf/cm2 Max.150L/min Dry&Clean Air
|
 |
 |
选配 |
|
| |
 |
带式供料器(Tape Feeder) |
|
 |
管式供料器(Stick Feeder) |
|
 |
盘式供料器(Tray Feeder) |
|
 |
多工盘式供料系统(MTF) |
|
 |
 |
 |
多重光源元件辨识系统
(Fixed Camera) |
|
 |
元件吸嘴 |
|
 |
自动吸嘴更换装置(ANC) |
|
 |
离线程式编辑软体(IPMS) |
|
|
|
