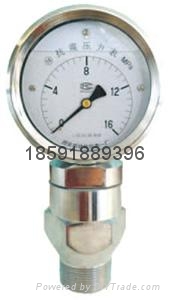

YK100抗震压力表

型号：	YK100/YK150
品牌：	西仪
原产地：	中国
类别：	电子、电力 / 仪器、仪表 / 温度仪表
标签︰	抗震压力表 , 抗震泥浆压力表 , 耐震压力表
单价：	¥700 / 件
最少订量：	1 件

发送查询

产品描述

产品概述

YK-100

　　YK-100抗震泥浆压力表，用于石油钻井开采、化工、机械、煤碳、冶金、电力、地质矿山、大型泵站、部门的钻井、防喷设备等领域。也可用来测量静压。仪表具有良好的抗震性能。在使用时不但能承受被测介质的剧烈脉动，而且能承受瞬时性压力冲击，以及安装位置和运输过程的颠震，指示平稳、清晰。YK-100压力表具有被测介质不需进入仪表内部的防堵优点，因此允许介质高粘度、高粒度、易凝固等，如泥浆。使用安全可靠。

仪表原理

　　仪表通过内部灌充阻尼液及内置阻尼结构，来实现在震动较强的环境中使用的目的；通过膜片隔离结构来满足测量高粘度、高颗粒、易凝固介质压力的需求；通过表盘指示机构与内置叉簧弹性元件设计这一核心关键技术，使仪表指示清晰、平稳、精确。
　　被测介质作用于仪表接头上的密封橡胶膜片，通过橡胶膜片传递到仪表内部的膜盒体，作用于叉簧上，使叉簧两翼发生位移，通过齿轮机构带动指针旋转从而实现测量压力的目的。被测介质不进入仪表内部，从而达到防堵、防凝固的效果。

技术参数

ˉ 精度等级：1.6%、2.5%
ˉ 压力范围：16MPa、25MPa、30MPa、40MPa、60MPa、80MPa、100MPa、120MPa、160MPa
ˉ 螺纹大小：R3/2、R2, NPT2、M42×2(特殊螺纹请先咨询)
ˉ 阻尼液：硅油、甘油
ˉ 工作环境温度：-25℃～55℃

外形尺寸(mm)
