C264微差压传感器
| 型号： | - |
|---|---|
| 品牌： | - |
| 原产地： | - |
| 类别： | 电子、电力 / 其它电力、电子 |
| 标签︰ | C264 , 微差压 , 传感器 |
| 单价： |
-
|
| 最少订量： | - |
产品描述
C264微差压传感器, 西特微差压传感器，微差压传感器，广州微差压传感器

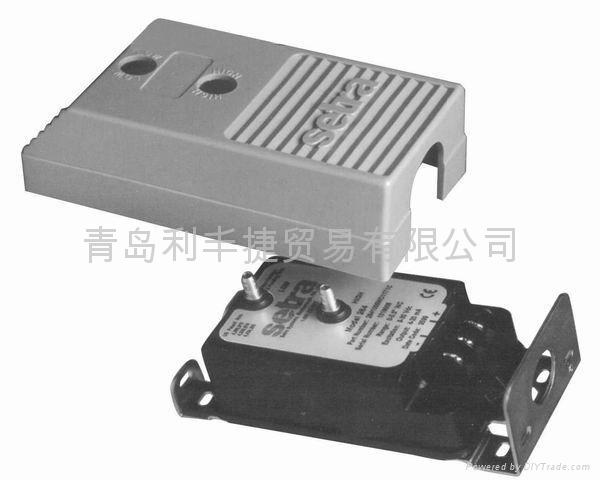

C264微差压传感器/变送器
◆单向量程0～0.1至0～100in.W.C.
◆双向量程0～±0.5至0～±50in.W.C.
◆适用于空气或非导电气体
介绍
对单向或双向压力范围,Setra的264系列可测量差压或表压,并将此差压转换为成比例的电信号输出.264系列提供有两种信号:0～5V和4～20mA输出.264系列可用于HVAC系统中测量管道中的压力或流量,在洁净工程中它监测洁净间的微小正压.
应用
暖通空调(HVAC)
能量管理系统
VAV及风扇控制
洁净工程
OEM
实验室及通风橱控制
烘箱增压及炉通风控制
医疗仪器及设备
优点
安装方便
0～5V和4～20mA模拟输出
误接线全保护
使用非调整直流电源供电
C264性能规范
|
性能参数
|
标准型
|
特选708
|
特选717
|
|
精度*(恒温下)
|
±1.0%FS
|
±0.4%FS
|
±0.25%FS
|
|
非线性（最佳拟合直线）
|
±0.96%FS
|
±0.38%F S
|
±0.22%FS
|
|
迟滞
|
0.1%FS
|
0.1%FS
|
0.1%FS
|
|
非重复性
|
0.05%FS
|
0.05%FS
|
0.05%FS
|
|
温度影响
|
|||
|
温度补偿范围
|
-18～65℃(0～150℉)
|
||
|
零点/满程飘移%FS/℉(℃)
|
0.033(0.06)
|
||
|
最大线压
|
10psi
|
||
|
过载压力
|
<10psi(正负双压端)
|
||
|
长期稳定性
|
0.5%FS/年
|
||
|
安装位置影响
|
范围
|
零点偏移
|
|
产品标定时将膜片垂直放置
|
0～5 in.W.C.
0～2.5 in.W.C.
0～1.0 in.W.C.
0～0.5 in.W.C.
|
0.14
0.22
0.50
0.60
|
*为非线性，迟滞，非重复性的RSS值（方根和）
|
环境和机械参数
温度
|
工作温度-18～65°C，存放温度-54～121°C
|
|
壳体
|
填充玻璃的聚酯
|
|
安装
|
在可移动的镀锌钢底座上有4个螺丝孔。（为2.75英寸搭锁式轨道而设计的安装尺寸）
|
|
电气连接
|
螺丝接线柱在壳体顶部
|
|
压力连接
|
与1/4"软管相连的3/16"塔头形的黄铜接口
|
|
重量
|
285g
|
|
零点和量程调整
|
可在壳体顶部进行
|
|
压力介质
|
用于空气或类似的非导电气体
|
C264电气数据（电压输出型）
|
电路
|
3线（Exc，Out，Com）
|
|
激励电压
|
9-30V，<10mA
|
|
输出
|
0～5V
|
|
零压时的双向输出
|
2.5V
|
|
输出阻抗
|
100Ω
|
*采用50kΩ负载进行标定，可在负载≥50kΩ时工作
**零点输出：厂家设定在±50mV（特选精度的为±25mV）
满量程输出：厂家设定在±50mV（特选精度的为±25mV）
C264电气数据（电流输出型）
|
电路
|
2线
|
|
输出
|
4～20mA**
|
|
零压时的双向输出
|
12mA**
|
|
电气负载
|
0～800Ω（工厂用250Ω负载，24V电源来标定）
|
|
最小供电电压（VDC）
|
9+0.02×（接收器附加导线电阻）
|
|
最大供电电压（VDC）
|
30+0.004×（接收器附加导线电阻）
供电电压的变化对变送器的影响<0.02mA/V
|
**零点输出：厂家设定在±0.16MA（特选精度为±0.08MA）
满量程输出：厂家设定在±0.16MA（特选精度为±0.08MA）
定购指南（C264选型代码表）
例如：产品代码为26412R5WD11T1C，表示Model 264,0～2.5in.w.c.压力范围， 4-20mA输，接线端子的电气连接方式，±1.0%精度
