简介

   ACR网络电力仪表，是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的网络电力仪表。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。

   ACR具有极高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。





型号说明

   特点

   ACREL公司集多年电力测量产品设计之经验，采用现代微处理器技术和交流采样技术设计而成了该系列网络电力仪表。产品的设计充分考虑了成本效能比、易用性和可靠性，有以下特点:　

● 多电量采集，单、三相I、U、P、Q、Hz、cosφ、Ep、Eq等34项模拟量

●I／O模块，电能脉冲、电能分时计费、RS485／Modbus（双通讯口），谐波分析功能，可选

● 多种外形选择，LED／LCD显示

● 配套ACR 多电量测控管理系统软件，可实现电能节能管理，建筑小区电力监控、配电盘智能监控、变电站自动化

   * 可直接从电流、电压互感器接入信号；

   * 可任意设定PT/CT变化

   * 可直接从电流、电压互感器接入信号；

   * 仪表显示可滚动；

   * 多块仪表可设置不同地址；

   * I/O开关量，继电器报警输出，4-20mA模拟量等功能模块化设计；

   * 可通讯接入SCADA、PLC系统中，可与业界多种软件通讯（Intouch,Fix,Citec,组态王等）；

   * LED或蓝屏背光LCD显示，可视度高；

   * 方便安装，接线简单，工程量小；

   * 仪表采用专用掉电保护电路，在掉电情况下，电能保存不丢失，恢复电源后，电能继续走字；

   * 四象限电能计量，分别计费，最大需量记录及12个月电能统计。



   应用
   该系列网络电力仪表的应用领域非常广泛而且便于系统集成，凡是有电力供应的地方都有它们的用武之地，特别是在对电力品质、电力安全有较高要求的场合以及有自动化需要的场合。它适用于如下领域，并且已有众多成功应用经验。
   * 能源管理系统
   * 变电站自动化
   * 配电网自动化
   * 小区电力监控
   * 工业自动化
   * 智能建筑
   * 智能型配电盘、开关柜





功能

   ACREL公司集多年的专业经验，推出了网络电力仪表。它是采用现代微处理器技术和交流采样技术设计而成。每个仪表可测量多种参数，作为远端监控系统（SCADA）的前端；可联网使用，亦可单独使用。

   网络电力仪表采用异步半双工RS485的通讯接口和MODBUS-RTU通讯协议，以满足您的自动化通信系统，使用低成本的屏蔽双绞线配线即可构造一可靠的通讯网络。不管是在微弱之照度下，亦或是完全漆黑的情况下高亮度发光LED显示器都会为您提供清晰的数据显示。

   对于该网络电力仪表的使用者来说，可以轻易地在短时间内学会本机四键式操作法，该电力仪表提供多窗口式显示功能，可让使用者同时读取多项电力参数。

安科瑞电能管理系列电力仪表
ACR系列多功能网络电力仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的一种智能表。它能测量所有的常用电力参数，如电流、电压，有功、无功功率，电度等以及全面的电能计量和考核管理（如四象限电能计量和分时电能统计，最大需量及12月电能统计等）。该电力仪表具备完善的通信联网功能，带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能，采用高亮度的LED/LCD显示界面，可通过面板按键来实现参数设置和控制，它非常适合于实时电力监控系统。
应用场合	仪表型号	功能	开孔 （mm*mm）	可选配功能	出厂价 （元/只）	批发价 （元/只）
进线柜	ACR220E	三相（I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ）；RS485/Modbus、四象限电能、LED显示	面框：96*96 开孔：88*88 进深：85	1.M2；2.4DI 3.2DI/2D0 4.4DI+1路脉冲 5.M2+2路脉冲	3280	1968
	ACR220EL	三相（I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ）； RS485/Modbus、四象限电能、LCD显示		1.M2；2.4DI； 3.2DI/2D0； 4.4DI/2DO 5.4DI+1路脉冲+F+D 6.2DI/2D0+F+D 7.4DI/2DO+F+D 8.M2+2路脉冲+F+D	3880	2328
	ACR220ELH	三相（I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ）；THDu、THDi、2-31次各次谐波分量；四象限电能、RS485/Modbus、LCD显示		1.F 2.4DI/2D0 3.4DI/2D0+1路脉冲+F	4280	2568

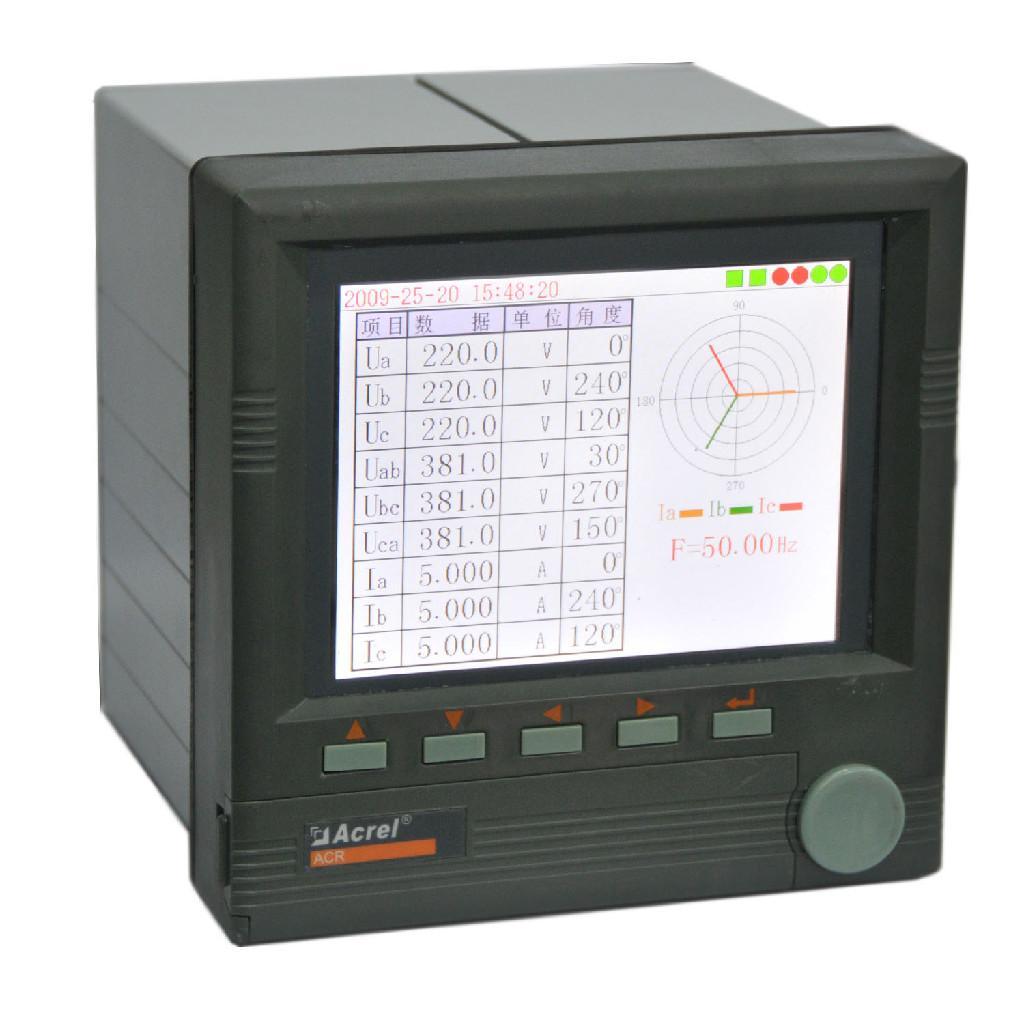

	ACR230ELH	三相（I、U、kW、kvar、kVA、kWh、Kvarh、Hz、cosΦ）；四象限电能计量；最大需量；THDu,THDi、2-31次各次谐波分量；CF（电压波峰系数）、THFF（电话波形因子）、KF（电流K系数）、εu(电压不平衡度）、εi(电流不平衡度）计算；电网电压电流正、负、零序分量（含负序电流）测量；RS485/Modbus、大屏幕点阵式LCD图形显示、全中文菜单		1.F 2.4DI/2D0 3.4DI/2D0+1路脉冲+F	4860	2916
	ACR8820ZEGH	三相I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ；四象限电能计量；THDu,THDi、2-21次各次谐波分量；CF（电压波峰系数）、THFF（电话波形因子）、KF（电流K系数）、εu(电压不平衡度）、εi(电流不平衡度）计算；4DI/2D0、RS485/Modbus、点阵式LCD图形显示		1.复费率F 2.SOE事件记录 3.8DI/4DO 4.8DI/4DO+F	6880	4128
	ACR8842ZEGH	三相I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ；四象限电能计量；THDu,THDi、2-31次各次谐波分量；CF（电压波峰系数）、THFF（电话波形因子）、KF（电流K系数）、εu(电压不平衡度）、εi(电流不平衡度）计算；故障波形记录、4DI/2D0、RS485/Modbus、点阵式LCD图形显示			7880	4728
	ACR320E	三相（I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ）；RS485/Modbus、四象限电能、LED显示	面框：120*120 开孔：108*108 进深：85	1.M2 2.8DI 3.8DI/2D0 4.M2+2路脉冲 5.8DI+1路脉冲 6.8DI/2D0+1路脉冲	3280	1968
	ACR420E		面框：144*144 开孔：133*133 进深：85		3280	1968
	ACR320EL	三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ）、RS485/Modbus、四象限电能、LCD显示	面框：120*120 开孔：108*108 进深：85	1.F；2.D；3.M2；4.8DI； 5.8DI/2DO 6.8DI+2路脉冲+F+D 7.8DI/2D0+F+D 8.M2+2路脉冲+F+D	3880	2328
	ACR320ELH	三相（I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ）；THDu、THDi、2-31次各次谐波分量；四象限电能、RS485/Modbus、LCD显示		1.F 2.4DI/2D0 3.4DI/2D0+1路脉冲+F	4280	2568
	ACR330ELH	三相（I、U、kW、kvar、kVA、kWh、Kvarh、Hz、cosΦ）；四象限电能计量；THDu,THDi、HRUn/HRIn(2-31次各次谐波分量)；CF（电压波峰系数）、THFF（电话波形因子）、KF（电流K系数）、εu(电压不平衡度）、εi(电流不平衡度）计算；电网电压电流正、负、零序分量（含负序电流）测量；RS485/Modbus、大屏幕点阵式LCD图形显示、全中文菜单		1.F 2.J 3.M2 4.SOE 5.4DI/2D0 6.8DI/2D0 7.4DI/2D0+1路脉冲+J+F 8.4DI+M2+1路脉冲 9.8DI/2D0+1路脉冲+F	4860	2916
	ACR330EGH	三相（I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ）；四象限电能计量；THDu,THDi、2-31次各次谐波分量；CF（电压波峰系数）、THFF（电话波形因子）、KF（电流K系数）、εu(电压不平衡度）、εi(电流不平衡度）计算；电压电流正、负、零序分量（含负序电流）测量；RS485/Modbus、大屏幕点阵式LCD图形显示、全中文菜单	面框：120*120 开孔：108*108 进深：85	1.F 2.SOE 3.8DI/4D0 4.故障波形记录 5.8DI/4D0+1路脉冲+F	6800	4080
	ACR430EGH		面框：144*144 开孔：133*133 进深：85		6800	4080
	ACR450EGH	三相I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ；四象限电能计量；THDu,THDi、2-31次各次谐波分量；CF（电压波峰系数）、THFF（电话波形因子）、KF（电流K系数）、εu(电压不平衡度）、εi(电流不平衡度）计算；电压电流正、负、零序分量（含负序电流）测量；故障波形记录，RS485/Modbus、大屏幕彩色点阵式LCD图形显示、全中文菜单	面框：144*144 开孔：133*133 进深：85	1.F 2.SOE 3.8DI/4D0 4.以太网 5.SD卡 6.CAN 7.8DI/4D0+1路脉冲+F	9080	5448
	ACR10E	单相I、U、kW、kvar、kWh、kvarh、Hz、cosΦ、RS485/Modbus，LED显示（带L为LCD显示）		1.M1；2.2DI 3.2DI/2DO 4.2DI+2路脉冲 5.M1+2路脉冲	960	576
	ACR10EL				1280	768
	ACR100E	三相kWh、kvarh、RS485/Modbus、        四象限电能、LED显示		1.M1 2.4DI 3.2DI/2DO 4.4DI+1路脉冲 5.M1+2路脉冲	1980	1188
	ACR110E	三相I、kWh、RS485/Modbus、LED显示（带L为LCD显示）			2280	1368
	ACR110EL				3200	1920
	ACR120E	三相I、U、kW、kvar、kWh、kvarh、Hz、cosΦ、RS485/Modbus、四象限电能、LED显示			3280	1968
	ACR120EL	三相I、U、kW、Kvar、Kvarh、Hz、cosΦ、RS485/Modbus、四象限电能、LCD显示		1.M1；2.2DI； 3.2DI/2DO 4.4DI+1路脉冲+F+D 5.2DI/2D0+F+D 6.M1+2路脉冲+F+D	3580	2148
	ACR200	三相I、U、RS485/Modbus、LED显示	面框：96*96 开孔：88*88 进深：85	2DI/2D0	1600	960
	ACR200E	三相kWh、kvarh、RS485/Modbus、        四象限电能、LED显示		1.M2 2.4DI 3.2DI/2DO 4.4DI+1路脉冲 5.M2+2路脉冲	1980	1188
	ACR210E	三相I、kWh、RS485/Modbus、LED显示			2280	1368
	ACR220E	三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ）、RS485/Modbus、四象限电能、LED显示			3280	1968
	ACR210EL	三相（I、kWh）、RS485/Modbus、LCD显示		1.F；2.M2； 3.4DI； 4.2DI/2DO 5.4DI/2DO 6.4DI+1路脉冲+F 7.2DI/2D0+F 8.4DI/2D0+F 9.M2+2路脉冲+F	3200	1920
	ACR220EL	三相（I、U、kW、Kvar、Kvarh、Hz、cosΦ）、RS485/Modbus、四象限电能、LCD显示		1.F；2.D；3.M2；4.4DI； 5.2DI/2DO 6.4DI/2DO 7.4DI+1路脉冲+F+D 8.2DI/2D0+F+D 9.4DI/2DO+F+D 10.M2+2路脉冲+F+D	3880	2328
	ACR300E	三相kWh、kvarh、RS485/Modbus、        四象限电能、LED显示	面框：120*120 开孔：108*108 进深：85	1.M2 2.8DI 3.8DI/4DO 4.M2+2路脉冲 5.8DI+2路脉冲	1980	1188
	ACR310E	三相I、kWh、RS485/Modbus、LED显示			2280	1368
	ACR320E	三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ）、RS485/Modbus、四象限电能、LED显示			3280	1968
	ACR320EL	三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ）、RS485/Modbus、四象限电能、LCD显示		1.F；2.D；3.M2；4.8DI； 5.8DI/2DO 6.8DI+2路脉冲+F+D 7.8DI/2D0+F+D 8.M2+2路脉冲+F+D	3880	2328
	ACR400E	三相kWh、kvarh、RS485/Modbus、        四象限电能、LED显示	面框：144*144 开孔：133*133 进深：85	1.M2；2.8DI 3.8DI/2DO 4.8DI+1路脉冲 5.8DI/2D0+1路脉冲 6.M2+2路脉冲	1980	1188
	ACR410E	三相I、kWh、RS485/Modbus、LED显示			2280	1368

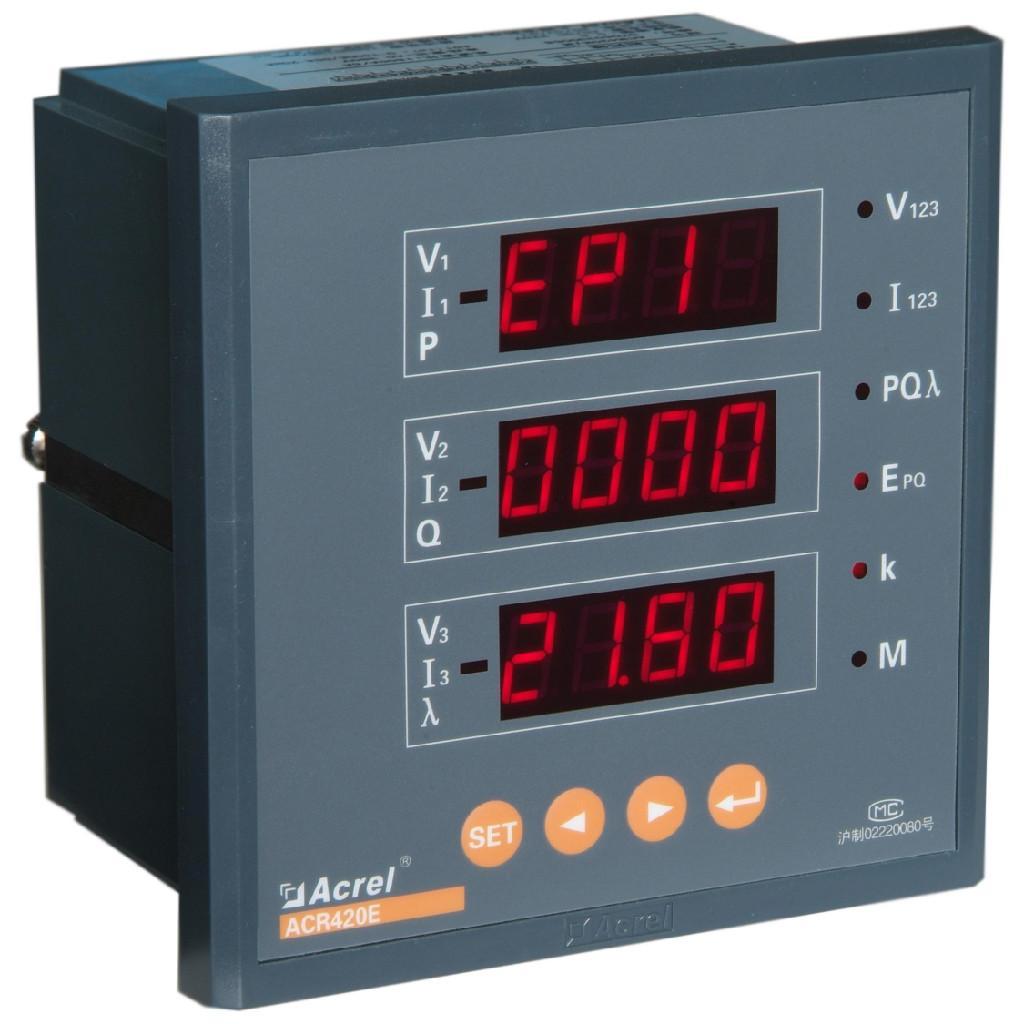

	ACR420E	三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ）、RS485/Modbus、四象限电能、LED显示			3280	1968
	ACR10E	单相I、U、kW、kvar、kWh、kvarh、Hz、cosΦ、RS485/Modbus，LED显示（带L为LCD显示）		1.M1；2.2DI 3.2DI/2DO 4.2DI+2路脉冲 5.M1+2路脉冲	960	576
	ACR10EL				1280	768
	ACR100E	三相kWh、kvarh、RS485/Modbus、        四象限电能、LED显示		1.M1 2.4DI 3.2DI/2DO 4.4DI+1路脉冲 5.M1+2路脉冲	1980	1188
	ACR110E	三相I、kWh、RS485/Modbus、LED显示（带L为LCD显示）			2280	1368
	ACR110EL				3200	1920
	ACR120E	三相I、U、kW、kvar、kWh、kvarh、Hz、cosΦ、RS485/Modbus、四象限电能、LED显示			3280	1968

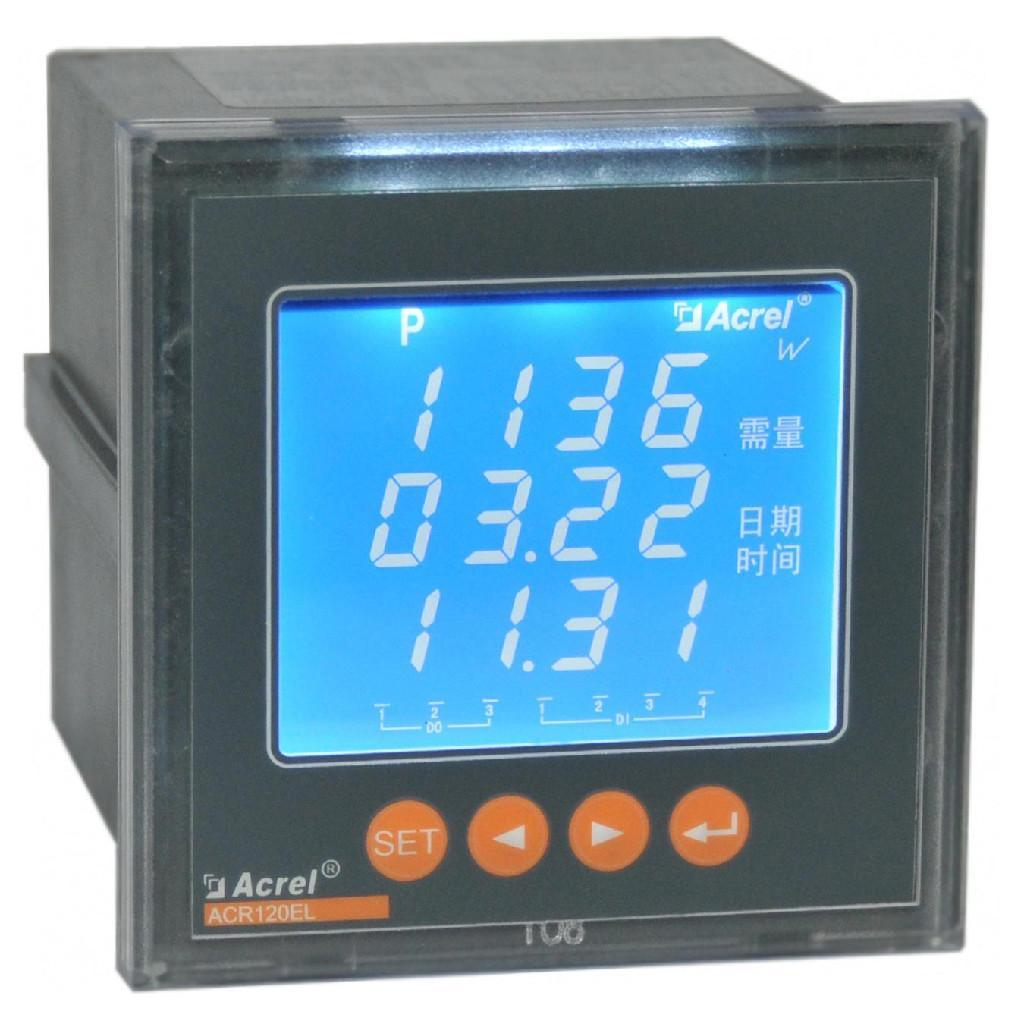

	ACR120EL	三相I、U、kW、Kvar、Kvarh、Hz、cosΦ、RS485/Modbus、四象限电能、LCD显示		1.M1；2.2DI；3.2DI/2DO 4.4DI+1路脉冲+F+D 5.2DI/2D0+F+D 6.M1+2路脉冲+F+D	3580	2148
联络柜	ACR220E	三相I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ、RS485/Modbus、四象限电能、LED显示	面框：96*96 开孔：88*88 进深：85	1.M2；2.4DI；3.2DI/2D0 4.4DI+1路脉冲 5.M2+2路脉冲	3280	1968
	ACR220EL	三相I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ、RS485/Modbus、四象限电能、LCD显示		1.M2；2.4DI；3.2DI/2D0 4.4DI/2DO 5.4DI+1路脉冲+F+D 6.2DI/2D0+F+D 7.4DI/2DO+F+D 8.M2+2路脉冲+F+D	3880	2328
	ACR320E	三相I、U、kW、kvar、kWh、kvarh、Hz、cosΦ、RS485/Modbus、四象限电能、LED显示	面框：120*120 开孔：108*108 进深：85	1.M2；2.8DI；3.8DI/4DO 4.M2+2路脉冲 5.8DI+2路脉冲	3280	1968
	ACR320EL	三相I、U、kW、kvar、kWh、kvarh、Hz、cosΦ、RS485/Modbus、四象限电能、LCD显示		1.F；2.D；3.M2；4.8DI 5.8DI/2DO 6.8DI+2路脉冲+F+D 7.8DI/2D0+F+D 8.M2+2路脉冲+F+D	3880	2328
注一： D:最大需量 M：4-20mA模拟量； K：开关量DI/DO； J：继电器报警； F:复费率电能统计 SOE:SOE事件记录 L：LCD（液晶显示） 另：1.Modbus通讯接口可扩展Profibus通讯接口(需另外收费)     2.ACR1××系列适用于0.4KV系统			注二： 1.最大需量（D）+200元 2.一路4-20mA（M）+200元 3.二路4-20mA（M2）+400元 4.三路4-20mA（M3）+600元 5.四路4-20mA（M4）+800元 6.2DI/2DO（K）+200元 7.4DI（K）+200元 8.4DI/2DO（K）+300元 9.8DI（K）+300元 10.8DI/2DO（K）+400元  11.8DI/4DO（K）+400元         12.一路继电器报警（J）+200元 13.复费率电能统计（F）+400元 14.SOE事件记录+400元 15.故障波形记录+800元 16.以太网+400元 17.SD卡+200元 18.CAN+400元 19.脉冲输出

如有兴趣，请联系：
上海安科瑞电气股份有限公司 地址：上海市嘉定区马东工业园区育绿路253号 技术支持：陆晓君 13918808248 021-69158306 服务热线：800-8206632 邮编：201801 传真：021-69158303 网址：http://www.acrel.cn
