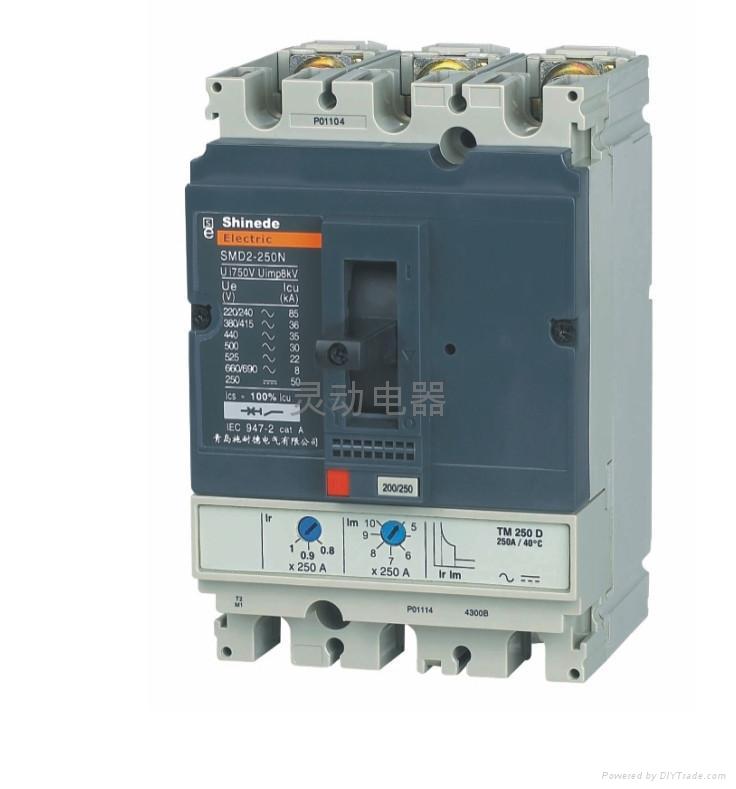

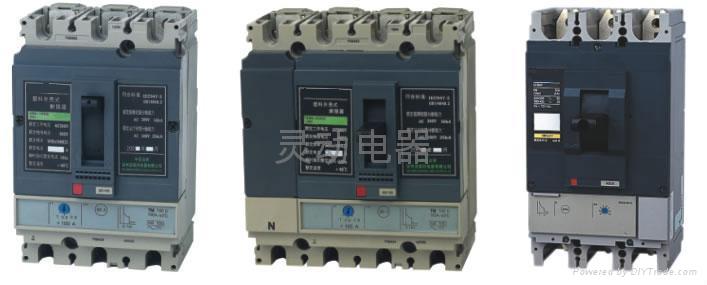

塑壳断路器

型号：	NS
品牌：	施耐德
原产地：	-
类别：	电子、电力 / 输变电设备
标签︰	NS , 断路器 , 塑壳断路器
单价：	-
最少订量：	1 件

发送查询

产品描述

一、适用范围

　　NS系列塑料外壳式断路器是本公司采用国际先进技术研制开发的新型断路器之一，其额定绝缘电压为950V，适用于交流50Hz或（60Hz），额定工作电压690V及以下，额定工作电流12.5A至630A的电流中，用来分配电能，在正常条件下做不频繁的闭合和断开之用，并在线路和设备过载、欠电压时起保护作用。额定壳架等级电流在400A及以下的断路器，也可作鼠笼型电动机的不频繁起动，运转中断开以及在电动机过载，短路及欠电压时起保护作用。产品符合GB14048.2，IEC60947.2标准。

二、分类

1、按安装方式分为：垂直安装、横装；
2、按断路器的用途分：配电保护型、电动机保护型；
3、按接线方式分：板前接线、板后接线、插入式接线；
4、按操作方式分：手柄直接操作、外部转动手柄操作、电动操作；
5、按脱扣器型式分：仅有瞬时动作脱扣器（电磁脱扣器）、热动+电磁脱扣器（复式）、电子脱扣器；
6、按极数分：二极、三极、四极；
四极断路器中，中性极（N极）的型式有四种：
A型：N极不安装过电流脱扣器，且N极始终接通不与其他三极一起合分；
B型：N极不安装过电流脱扣器，且N极与其他三极一起合分；
C型：N极安装过电流脱扣器，且N极与其他三极一起合分；
D型：N极安装过电流脱扣器，且N极始终接通，不与其他三极一起合分；

三、断路器的脱扣特性

　　断路器热动型脱扣器具有反时限特性；电磁脱扣器为瞬时动作（配电用）有（保护电机用）详见表二和表三。

脱扣器额定电流（A）	热动型脱扣器（环境温度＋40℃）		电磁脱扣器动作电流（A）
脱扣器额定电流（A）	1.05In		电磁脱扣器动作电流（A）
In≤63	≥1	＜1	10In±20％
63＜In≤100	≥2	＜2	10In±20％
100＜In≤630	≥2	＜2	5～10In±20％

脱扣器额定电流（A）	热动型脱扣器（环境温度陆用+40℃）				电磁脱扣器动作电流（A）
脱扣器额定电流（A）	1.0In（冷态）不动作时间	1.20In（热态）动作时间	1.50In（热态）动作时间	7.20In（冷态）动作时间	电磁脱扣器动作电流（A）
	≥2	＜2	≤4min	2s＜Tp≤10s	12In±20％

注：配电用断路器无代号：保护动机用断路器以“2”表示。
手柄直接操作用无代号：电动操作用“P”表示；转动手柄用“Z”表示。
额定短路分断能力级别：D-经济型 N-高分断型 L-超高分断型

四、断路器主要技术指标

型号	额定电流（A）	极数	额定绝缘电压（V）	额定工作电压（V）	飞弧距离（mm）	极限短路分断能力（kA）	动行短路分断能力（kA）	操作性能（寿命）次
								通电	不通电
NS-100D	12.5，16， 20，25，32， 40，50， 63，80，100	二极三极四极	950	690 及以下	0	18	18	1500	8500
NS-100N						25	25
NS-100H						70	70
NS-100L						150	150
NS-160D	16，20，25， 32，40，50， 63，80，100， 125，160					25	25	1000	7000
NS-160N						36	36
NS-160H						70	70
NS-160L						150	150
NS-250D	160，180， 200， 225，250					25	25	1000	7000
NS-250N						36	36
NS-250H						70	70
NS-250L						150	150
NS-400D	200，225， 250，300， 315，400	三极四极	950	690 及以下	0	35	35	1000	4000
NS-400N						45	45
NS-400H						70	70
NS-400L						150	150
NS-630D	315，350， 400，500， 600，630					35	35	1000	4000
NS-630N						45	45
NS-630H						70	70
NS-630L						150	150

五、模块化系统

　　多种附加模块的组合系统使NS系列结构更会完善，脱扣元件，辅助装置和联结附件在下列各类型号中是同样的：
　　NS-100-NS-250型断路器和负荷开关的通用部件如图一所示。NS-400-NS-630型断路器的组成结构相同。
　　较少的几种元件通用于所有类型。

六、NS-100D/N/H/L至NS-250D/N/H/L型的模块化组合系统
1、分断单元 2、脱扣单元 3、Vigi接地故障保护模块 4、绝缘监控模块 5、带电指示模块 6、电流表模块 7、电压脱扣器MN或MX 8、多功能辅助开关 9、直接旋转手柄 10、延伸旋转手柄 11、电动操作机构 12、插入式底座 13、插入式及可抽出式配置的连接器 14、联接附件 15、短的端子盖 16、长的端子罩盖

七、外形及安装尺寸
NS-100～630的外形尺寸

安装尺寸

安装在后板上

安装在导轨上

MM	C	C1	C2	C3	C6	C7	C8	C9	G	G1	G4
NS-100/160/250D/N/H/L	29	76	54	108	43	104	34	86	62.5	125	70
NS-400/630D/N/H/L	41.5	116	92.5	184	53	146	46.5	126	100	200	113.5

MM	G5	H	H1	H2	H3	H4	H5	H6	H7	K	K1
NS-100/160/250D/N/H/L	140	80.5	161	94	188	160.5	321	178.5	357	17.5	35
NS-400/630D/N/H/L	227	127.5	255	142.5	285	240	480	237	474	22.5	45

MM	K2	L	L1	L2	P1	P2	P4	P5	P6	R	R1
NS-100/160/250D/N/H/L	70	52.5	105	140	81	86	111*	83	88	14.5	29
NS-400/630D/N/H/L	90	70	140	185	95.5	110	168	107	112	31.5	63

MM	R2	R4	R5	R6	R7	R12	R13	φT	φT4	（Ue）
NS-100/160/250D/N/H/L	54	108	143	29	58	43	86	6	22	≤32
NS-400/630D/N/H/L	71.5	143	188	46.5	93	63	126	6	32	≤32

注：P4=126用于NS-250D/N/H/L

八、屏前开孔
用于固定式或插入式断路器

带拨动开关套
