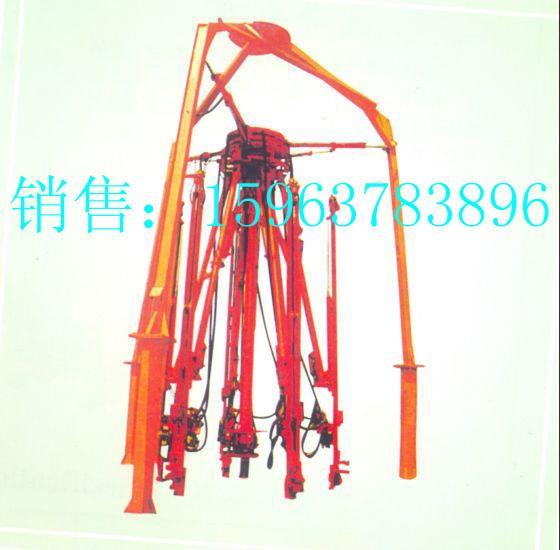

XGFJD型伞型钻机

型号：	XGFJD
品牌：	旭光机械
原产地：	中国
类别：	工业设备 / 矿业设备
标签︰	伞型钻机 , 伞钻 , 钻探设备
单价：	-
最少订量：	1 件

发送查询

产品描述

FJD型钻机是是竖井掘进用机械化凿岩设备。该机以压缩空气为动力，采用液压传动形式，所有动作实现机械化，钎杆移动迅速、准确、平稳，并配用YGZ70型导轨式独立回转凿岩机，凿岩效率高，也可改变滑座后，配用其他型号高效凿岩机。
该机液压站由气动马达驱动油泵供油，多路阀集中控制各油缸实现立柱在井筒固定和推进器在工作面定位。各油缸进出口都配有液压锁，实现各油缸准确定位，有刚性好的动臂和推进器，加之采用平行移动机构，使钻凿炮眼精度和效率提高，同时减轻了工人体力劳动。采用油缸-钢丝绳推进形式，推进力大小可调，拨钎力量大，工作平移，能够满足工作面不同岩石硬度的要求。比气动马达-丝杠推进形式减少六台气动马达，可降低整机噪音。整机除推进油缸外都使用标准油缸，易于维修。

型号		XGFJD5C	XGFJD6C	XGFJD9C
适用井筒净径		4.5~6	6~8	7~8
收拢尺寸(min)		直径1650×7200	直径1750×7200	直径1850×7620
支撑臂支撑范围(m)		直径4~7.3	直径5.1~9.7	直径5.5~9.8
钻凿炮眼深度(mm)		4200~5500	4200~5500	4200~5500
机器重量(t)		6.5	7.5	10.5
总耗风量(m3/min)		55	65	95
液压系统工作压力Mpa		7-14	7-14	7-14
压岩机	型号	YGZ-70	YGZ-70	YGZ-70
	数量	5	6	9
	钎尾规格	六角25×159	30圆钎杆×42 六角25×159	30圆钎杆×42 六角25×159
	钎头直径	38-55	38-55	38-55

公司现生产供应XGFJD型伞型钻机（伞钻）。有意合作者欢迎来电洽谈，或发送邮件。谢谢您的合作！

本机是以压缩空气为动力，采用液压传动的竖井凿岩设备，钻机配用多台独立回转凿岩机钻凿炮孔，可用来掘进各类矿山的竖井井筒。

型号		XGFJD4A	XGFJD6B	XGFJD9B
适用井筒净径		5~6	5.5~8	5.5~8
收拢尺寸(min)		直径1500×4500	直径1650×7200	直径1750×7620
支撑臂支撑范围(m)		直径4~6.8	直径5.1~9.6	直径5.5~9.6
钻凿炮眼深度(mm)		3000~4200	4200	4200
机器重量(t)		5.3	7.5	10.4
总耗风量(m3/min)		50	80	100
液压系统工作压力(kgt/cm)		55	70	70
压岩机	型号	YGZ-70	YGZX-55 YGZ-70	YGZ-70
	数量	6	6	9
	钎尾规格	六角25×159	30圆钎杆×42 六角25×159	30圆钎杆×42 六角25×159
	钎头直径	40-45	42-50	38-55
