一、概述

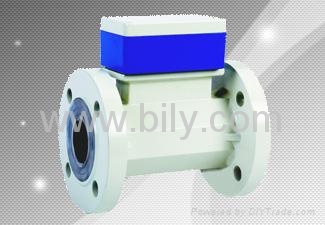

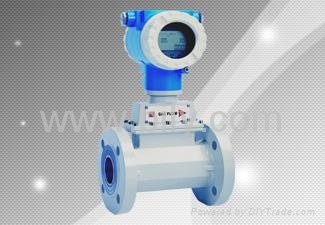

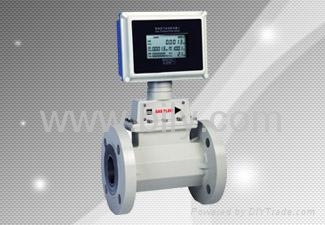

LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》标准检验合格，防爆标志为ExdⅡBT6（隔爆型）、ExiaⅡCT6（本安型）。适用于含有ⅡA、ⅡB、ⅡC类T1~T6温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。
二、产品特点
  采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。
采用新型微处理器与高性能的集成芯片，运算精度高，整机功能强大，性能优越。
采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。
按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。
采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。
流量计表头可180°旋转，安装使用简单方便。
高精确度，一般可达±1.5%R、±1.0%R。
重复性好，短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。
三、技术参数：
1．基本参数：
执行标准 封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003）
仪表口径及连接方式 25、40、50、65、80、100、125、150、200、250、300采用法兰连接
25、40、50可采用螺纹连接
精度等级 ±1.5%R（±1%R需特制）*
量程比 1:10；1:20；1:30
仪表材质 表体：304不锈钢或铸铝；叶轮：防腐ABS或优质铝合金；转换器：铸铝
使用条件 介质温度：-20℃～+80℃    环境温度：-30℃~+60℃
相对湿度：5%～90%       大气压力：86～106KPa
工作电源 A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。
          当电压低于2.0时出现欠压指示。
整机功耗 A.外电源：＜1W；
B.内电源：平均功耗≤1W，可联系使用三年以上。
输出信号功能 脉冲信号①、4 ~ 20mADC电流信号②、控制信号③
通讯输出功能 RS485通讯④
实时记录功能⑤ 起停记录、日记录、定时间间隔记录
信号线接口 内螺纹M20×1.5或其他
防爆等级 ExdIIBT6或ExdIICT4
防护等级 IP65
2.流量范围及工作压力
公称通径
(mm) 型号 标准量程
（m3/h） 扩展量程
（m3/h） 耐压等级
（MPa） 特制高压等级
（MPa） 安装方式
DN25 LWQ-25□ S 2.5-25 W 4-40 1.6 2.5,4.0 法兰（螺纹）
DN40 LWQ-40□ S 5-50 W 6-60 1.6 2.5,4.0 法兰（螺纹）
DN50 LWQ-50□ S1 6-65 W1 5-70 1.6 2.5,4.0 法兰
  S2 10-100 W2 8-100
DN65 LWQ-65□ S 15-200 W 10-200 1.6 2.5,4.0 法兰
DN80 LWQ-80□ S1 13-250 W 10-160 1.6 2.5,4.0 法兰
  S2 20-400
DN100 LWQ-100□ S1 20-400 W 13-250 1.6 2.5 法兰
  S2 32-650
DN125 LWQ-125□ S 20-800 W 20-800 1.6 2.5 法兰
DN150 LWQ-150□ S1 32-650 W 80-1600 1.6 2.5 法兰
  S2 50-1000  50-1200
DN200 LWQ-200□ S1 150-2000 W 50-1000 1.6 —— 法兰
  S2 130-2500
DN250 LWQ-250□ S1 130-2500 W 80-1600 1.6 —— 法兰
  S2 200-4000
DN300 LWQ-300□ S 200-4000 W1 130-2500 1.6 —— 法兰
    W2 320-6500
