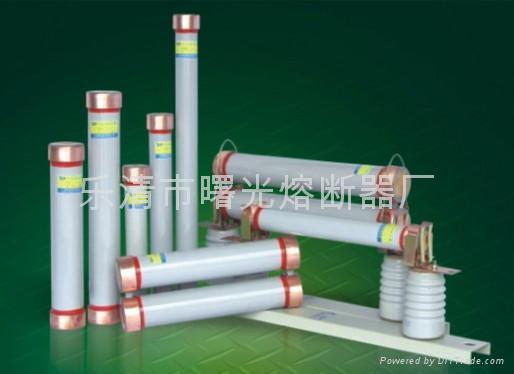

RN1

一、用途
    RN1型户内高压限流熔断器，用于电力线路的过载及短路保护。所谓限流就是熔断器在短路电流达到峰值之前就将其切断的功能。

二、熔断特性
    1、当通过熔断器的电流为其额定电流的1.3倍时，1小时内不熔断；
    2、当通过熔断器的电流为其额定电流的2倍时，1小时内熔断。

三、熔体管结构
    熔体管是熔断器的主要部件，它是由熔丝装在瓷管中，并在瓷管中充填石英砂，两端密封而成。额定电流在7.5A及以下额定电压为35KV的熔管，其熔丝是绕在特制的瓷芯；额定电流在7.5A以上的熔体管，其熔丝悬挂在瓷管中。


RN2

    RN2型户内高压限流熔断器用于电压互感器的短路保护，其断流容量分为1000、2000及4000MVA，一分钟内熔断电流在0.6-1.8A范围内。

技术参数

产品型号          额定电压(KV)          额定电流(A)       开断电流(KA)          三相断流容量

RN2-3,6,10/0.5-15        3,6,10              0.5-15                  114                             2000

RN2-10/0.5-15                  10                  0.5-15                   50                             1000

RN2-15,20/0.5-15          15,20               0.5-15                   30                              1000

RN2-20/0.5-15                   20                  0.5-15                 115                             4000

RN2-35/0.5-15                   35                  0.5-15                  17                               1000
