KSD9700温度开关温控开关，电机热保护器

型号：	KSD9700
品牌：	亿鑫
原产地：	中国
类别：	电子、电力 / 开关 / 其它开关
标签︰	温度开关 , 温控开关 , 热保护器
单价：	¥0.8 / 个
最少订量：	1000 个

发送查询

产品描述

【产品介绍】

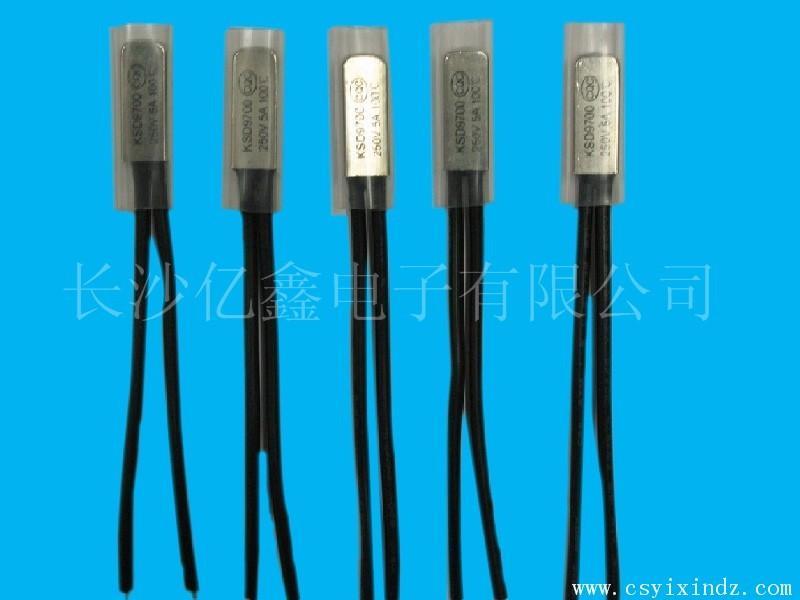

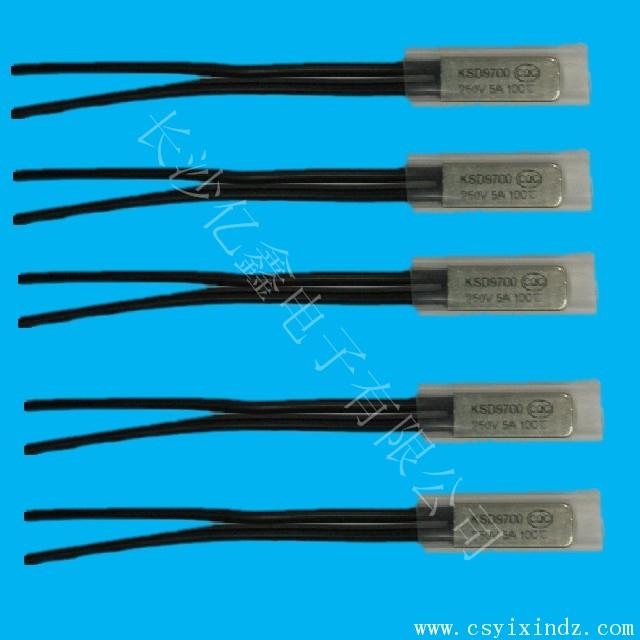

KSD9700 型热保护器

KSD9700型热保护器是由导热金属外壳、焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。全封闭的结构能使元件免受灰尘或杂质的污染，防止漆液的渗透及外力的损坏。由于外壳是金属导电体，在使用时配置有导热且耐温的绝缘套管。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。广泛应用于单相、三相电机由于过载、堵转等非正常工作状态下引起的电机过热保护，也适用于扼流线圈、螺旋真空管以及变压器等一般电器的过热保护和温度控制。
1．使用条件
① 相对湿度在-25℃ - +125%
② 大气压力：86-106Kpa
③ 工作位置：任意

2．技术参数
① 触点形式：1D或1H
② 触点负载：220VAC 5A 或24VDC 5A
③ 绝缘电阻：常温常湿 ≥100MΩ
④ 接触电阻：≤ 100 mΩ
⑤ 介质耐压：≥1000VAC
⑥ 振动强度：50HZ单幅0.35mm
⑦ 冲击强度：150m/S²
⑧ 重量< 3g

---------------------------------------------------------------------------------------

3．规格数据表

代码	动作温度	复位温度	代码	动作温度	复位温度
40	40±5℃	≥30℃	105	105±5℃	70±12℃
45	45±5℃	≥30℃	110	110±5℃	75±12℃
50	50±5℃	≥30℃	115	115±5℃	80±12℃
55	55±5℃	≥30℃	120	120±5℃	85±12℃
60	60±5℃	40±10℃	125	125±5℃	90±12℃
65	65±5℃	45±10℃	130	130±5℃	95±12℃
70	70±5℃	50±10℃	135	135±5℃	100±12℃
75	75±5℃	55±10℃	140	140±5℃	105±12℃
80	80±5℃	60±10℃	145	145±5℃	110±12℃
85	85±5℃	65±10℃	150	150±5℃	115±12℃
90	90±5℃	70±10℃	155	155±5℃	120±12℃
95	95±5℃	75±10℃	160	160±5℃	125±12℃
100	100±5℃	80±10℃	特殊规格可根据顾客要求制定
