1．概述

“HD-ZF1632 字符叠加器”可在HD-SDI 视频图象信号上叠加日期、

时间及中英文字符信息。广泛用于安防监控、视频会议等行业。通过

软件将要叠加的字符信息写入本设备后可独立运行，并支持多台本设

备级连。

2．性能

⊙ SDI 信号兼容SMPTE 424M, SMPTE 292M 和 SMPTE 259M。

⊙ 内置时钟恢复电路，保证信号完整性。

⊙自带GB2312 宋体字库，全角48x48 点阵，半角24x48 点阵，可中

英文数字混合显示。

⊙24 位真彩色。

⊙字体可选勾边。

⊙自带日历时钟，可实时显示日期、时间，断电不影响时钟运行。

⊙内置大容量EEPROM，确保设定的信息不丢失。

⊙通过控制软件设定叠加信息。

⊙每通道可单独设定4 行共40 个中英文混合的字符。

⊙每通道带2 路视频分配输出。

⊙RS232 和以太网控制，可多台分地址同时控制。
⊙2U 插卡式工业机箱，一路一卡，灵活可靠。

3. 技术指标

视频输入路数 16

视频输出路数 16

每路视频分配输出路数 2

视频输入 SMPTE 424M, SMPTE 292M 和 SMPTE 259M

视频输出 SMPTE 424M, SMPTE 292M 和 SMPTE 259M

汉字显示数量 ≤40 个

汉字字库 GB2312 宋体 48x48 点阵

时钟误差 ±2.5Minutes per year(±5ppm) at 25℃

通讯接口 RS-232，19200bps,8,n,

10M/100M 以太网

电源输入 交流220V/50Hz

功率消耗 ＜30W

工作温度 0℃—+45℃

环境湿度 ＜95%RH

MTBF ＞20000 小时

机箱尺寸 483(宽)╳250(深)╳90(高)mm

整机净重 5kg

4. 设备安装

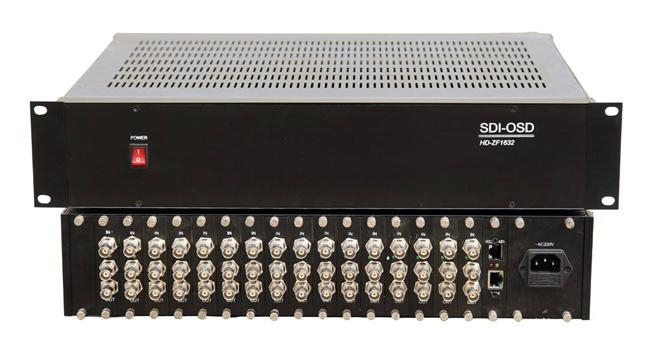

机箱后面板示意如下图：

从左至右分别是1~16 路叠加板，最右边是控制板。叠加板的上面

BNC 是输入，下面2 个BNC 是输出。控制板的上面是RS232 输入，下

面是以太网接口，以太网接口是标准568B 线序，RS232 按如下线序

和电脑接线：

电脑RS232 ②-----叠加器③ (网线568B 绿白)

电脑RS232 ③-----叠加器②（网线568B 橙）

HD－ZF1632 高清多路字符叠加器

电脑RS232 ⑤-----叠加器⑤ (网线568B 蓝)
