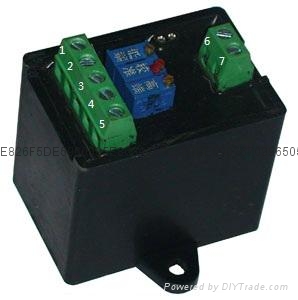

LWF型电动阀门位置变送器
| 型号： | LWF-1 |
|---|---|
| 品牌： | 良工 |
| 原产地： | 中国 |
| 类别： | 电子、电力 / 仪器、仪表 / 电动单元组合仪表 |
| 标签︰ | 电动阀门 , 位置变送器 , 阀位变送器 |
| 单价： |
¥260
/ 件
|
| 最少订量： | 1 件 |
产品描述
一、技术参数
⑴输入电压范围: 180VAC～245VAC；
⑵输出4～20mA信号经光电隔离(可耐受2000V涌浪电压)；
⑶工作温度范围:-40℃～+85℃；
⑷精度：2‰；
⑸负载电阻范围：50Ω～750Ω；
⑹三只电位器校调，调试过程简单；
⑺金属外壳封装，抗强电磁干扰；
二、产品选型
产品名称 适用范围 备注
LWF-1型 应配输入位置电位器的阻值为1KΩ~5 KΩ 特殊要求可订制
LWF-2型 应配输入位置电位器的阻值为0.5KΩ~1 KΩ
三、调试方法
3.1接线图
3.2调试步骤
执行器按正作用操控时，按下述步骤进行调试：
① 按接线图正确连线。
② 将执行器动作到全关位置，调节“调零”电位器（W1），使两测试点的电压为零伏，然后调节“低端”电位器（W3）使输出为4mA。
③ 将执行器动作到全开位置，调节“高端”电位器（W2）使输出信号为20 mA。
注意：当阀门由关到开时，输入位置电位器的中心抽头对地GND电压的绝对值应由小到大变化。（若有跳变会影响输出信号不稳，请更换位置输入电位器。）
执行器按反作用操控时，按下述步骤进行调试：
① 按接线图正确连线。
② 将执行器动作到全开位置，调节“调零”电位器（W1），使两测试点的电压为零伏，然后调节“低端”电位器（W3）使输出为4mA。
③ 将执行器动作到全关位置，调节“高端”电位器（W2）使输出信号为20mA。
注意：当阀门由开到关时，输入位置电位器的中心抽头对地GND电压的绝对值应由小到大变化。（若有跳变会影响输出信号不稳，请更换位置输入电位器。）
上述调试只需一次即可完成。“调零”、“低端”、“高端”电位器均是顺时针旋转方向增大，逆时针旋转方向减小。
四、产品安装尺寸
长×宽×高=64×33×44
⑴输入电压范围: 180VAC～245VAC；
⑵输出4～20mA信号经光电隔离(可耐受2000V涌浪电压)；
⑶工作温度范围:-40℃～+85℃；
⑷精度：2‰；
⑸负载电阻范围：50Ω～750Ω；
⑹三只电位器校调，调试过程简单；
⑺金属外壳封装，抗强电磁干扰；
二、产品选型
产品名称 适用范围 备注
LWF-1型 应配输入位置电位器的阻值为1KΩ~5 KΩ 特殊要求可订制
LWF-2型 应配输入位置电位器的阻值为0.5KΩ~1 KΩ
三、调试方法
3.1接线图
3.2调试步骤
执行器按正作用操控时，按下述步骤进行调试：
① 按接线图正确连线。
② 将执行器动作到全关位置，调节“调零”电位器（W1），使两测试点的电压为零伏，然后调节“低端”电位器（W3）使输出为4mA。
③ 将执行器动作到全开位置，调节“高端”电位器（W2）使输出信号为20 mA。
注意：当阀门由关到开时，输入位置电位器的中心抽头对地GND电压的绝对值应由小到大变化。（若有跳变会影响输出信号不稳，请更换位置输入电位器。）
执行器按反作用操控时，按下述步骤进行调试：
① 按接线图正确连线。
② 将执行器动作到全开位置，调节“调零”电位器（W1），使两测试点的电压为零伏，然后调节“低端”电位器（W3）使输出为4mA。
③ 将执行器动作到全关位置，调节“高端”电位器（W2）使输出信号为20mA。
注意：当阀门由开到关时，输入位置电位器的中心抽头对地GND电压的绝对值应由小到大变化。（若有跳变会影响输出信号不稳，请更换位置输入电位器。）
上述调试只需一次即可完成。“调零”、“低端”、“高端”电位器均是顺时针旋转方向增大，逆时针旋转方向减小。
四、产品安装尺寸
长×宽×高=64×33×44
